유압 동력 장치는 어떻게 작동합니까?

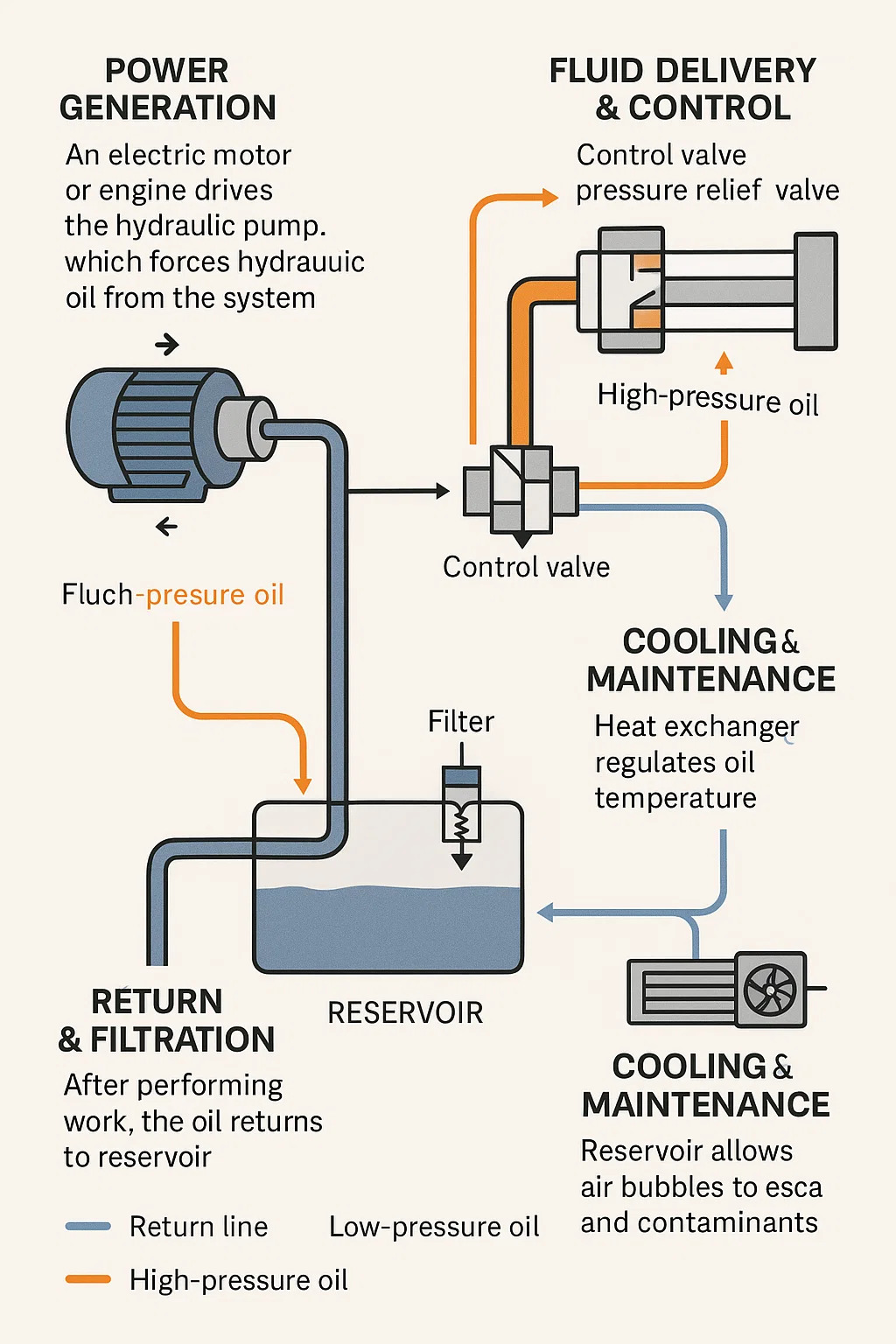

에이 유압 동력 장치 (HPU)는 기계적 에너지를 유압 에너지로 변환하여 액추에이터(실린더, 모터)에 동력을 공급합니다. 작동에 대한 단계별 분석은 다음과 같습니다.

1. 발전
전기 모터 또는 엔진이 유압 펌프를 구동하여 유압 오일을 저장소(탱크)에서 시스템으로 밀어 넣습니다.
펌프는 흐름과 압력을 생성하여 기계적 에너지를 유압 에너지로 변환합니다.

2. 유체 전달 및 제어
가압된 오일은 파이프/호스를 통해 밸브(방향, 압력 또는 흐름 밸브)를 제어하도록 흐릅니다.
방향 밸브는 오일의 경로를 결정하여 실린더를 확장하거나 수축시키거나 유압 모터를 회전시키기 위해 오일을 보냅니다.
압력 릴리프 밸브는 최대 압력을 제한하여 시스템을 보호합니다.

3. 작동(작업 출력)
고압 오일은 유압 실린더(직선 운동) 또는 유압 모터(회전 운동)에 들어가 부하를 이동시킵니다.
액추에이터의 움직임은 오일 유량(속도)과 압력(힘)에 따라 달라집니다.

4. 반환 및 여과
작업을 수행한 후 오일은 복귀 라인을 통해 저장소로 반환됩니다.
필터는 재사용 전에 오일을 청소하여 오염을 방지합니다.

5. 냉각 및 유지관리
열교환기(공랭식 또는 수냉식)는 오일 온도를 조절합니다.
저장소를 통해 기포가 빠져나가고 오염 물질이 침전됩니다.
