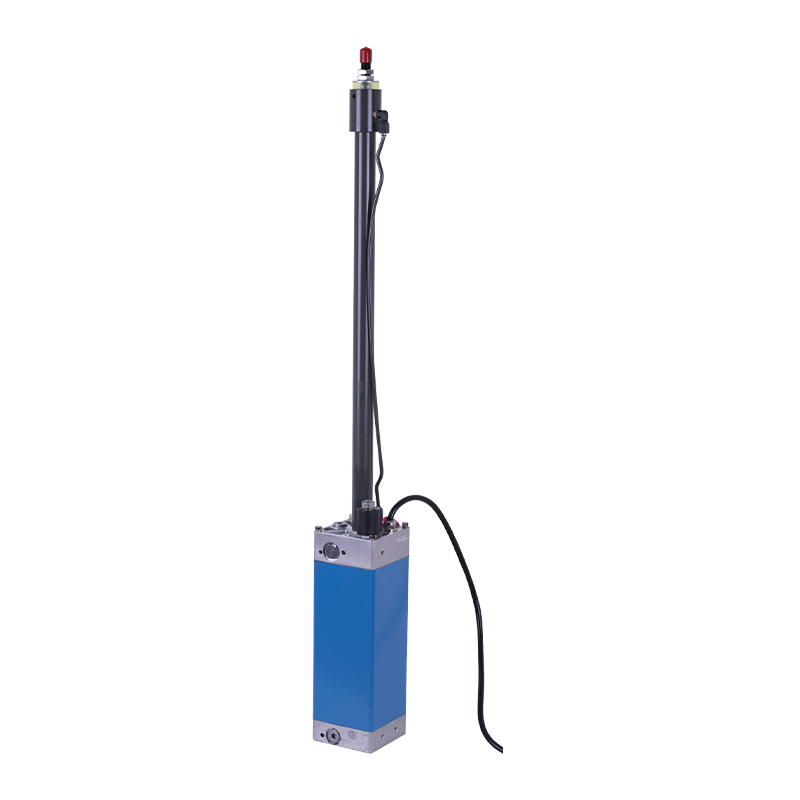

유압 동력 장치는 양방향 기어 펌프, AC 오일 침지 모터 밸브 블록, 카트리지 밸브 및 오일 탱크로 통합된 통합 유압 리프팅 컬럼을 위해 특별히 설계되었습니다. 양방향 펌프의 설계 구조를 채택하고 모터의 정역 회전으로 상승 및 하강을 구현하므로 솔레노이드 밸브의 정류를 피하고 구조가 컴팩트합니다.
방수등급은 IP68로 물 속에서도 사용할 수 있다.
모터 0.35kw, 전압 220 - 380V 옵션.
주요 기능:
- 컴팩트한 디자인: 핵심 구성요소가 모두 하나로 통합되어 공간 점유를 대폭 줄이고 설치 및 유지관리 편의성을 향상시켰습니다.
- 양방향 펌프 구조: 리프팅 동작은 모터의 정방향 및 역방향 회전에 의해 제어되므로 기존 솔레노이드 밸브 역방향의 복잡성과 잠재적인 오류를 방지할 수 있습니다.
- 우수한 방수 성능 : IP68 방수 등급으로 수중에서도 정상적으로 작동할 수 있으며, 특히 실외나 습한 환경에 적합합니다.
- 효율적인 전원 구성: 0.35KW AC 오일 침지 모터가 장착된 전압 범위는 220V ~ 380V에서 선택 가능하며 다양한 전원 공급 조건에 맞게 조정되어 안정적인 작동을 보장합니다.
적용 시나리오:

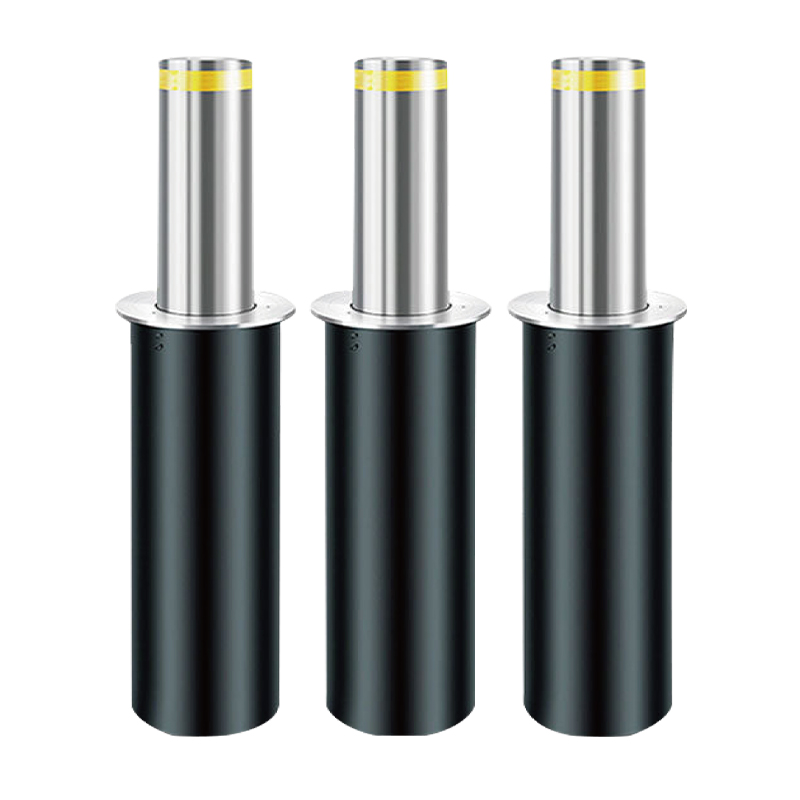

이 통합 리프팅 칼럼 전원 장치는 주차장 출입 제어, 도로 안전 시설, 산업 출입 통제 시스템 등과 같이 안정적인 수직 모션 제어가 필요한 다양한 경우에 널리 사용됩니다. 견고한 디자인과 우수한 방수 성능으로 열악한 환경에 이상적인 선택입니다.
특별 참고 사항
전원 장치는 S3 작동 시스템이므로 지속적으로 작동할 수 없습니다. 10초 안에 시작해서 90초 안에 멈춥니다.
설치하기 전에 오일 실린더, 오일 파이프 및 조인트와 같은 유압 구성품에 불순물이 없는지 확인하십시오.
작동유의 점도는 15~68st 이어야 합니다. 여름에는 No.46 내마모 작동유를 권장하며, 겨울에는 No.32 저온 작동유를 권장합니다.
처음으로 운영 체제를 시작한 후 오일 탱크의 오일이 충분한 지 확인하십시오. 일반적으로 오일 탱크의 2/3입니다.
시스템을 처음 100시간 사용한 후에는 유압유를 교체해야 하며, 그 이후에는 3000시간마다 유압유를 교체해야 합니다.

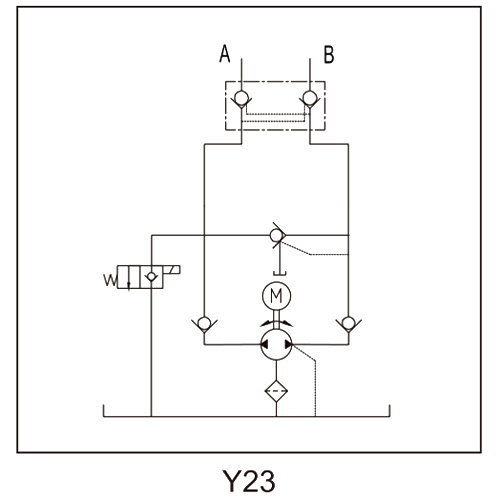

개략도
명세서
| 모델 | 볼트 | 힘 | 속도 | 변위체 | 압력 | 탱크 | 솔레노이드 Vavle 볼트 |
| PNC-0.35KW-A220-3S-JY-YT | 220VAC | 0.35KW | 2800RPM | 1.5CC/REV | 6MPA | 2L | 12VDC |
| PNC-0.35KW-A220-4S-JY-YT | 1.75CC/REV | ||||||
| PNC-0.35KW-A380-4S-JY-YT | 380VAC |
참고: 유량이 다른 펌프, 압력, 모터 출력과 같은 시스템 매개변수가 필요한 경우 영업 담당자에게 문의하세요.
