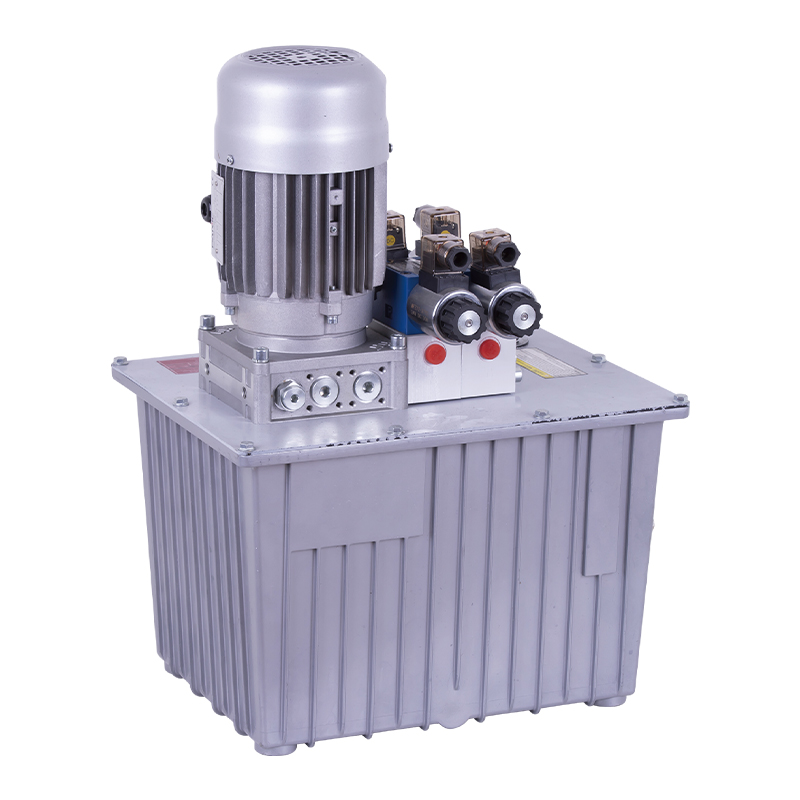

이 유압 동력 장치는 고압 기어 펌프, AC 모터, 중앙 밸브 블록, 카트리지 밸브 및 오일 탱크로 통합된 복동 오일 실린더 시스템용으로 특별히 설계되었습니다. 모듈형 설계를 채택하여 복동식 솔레노이드 밸브, 유압 잠금 장치, 스로틀 밸브 등을 임의로 중첩할 수 있습니다. 모듈식 설계를 통해 시스템을 다양한 작업 요구 사항에 맞게 유연하게 구성할 수 있습니다.
0.55~5.5kW 모터와 철 및 플라스틱 오일 탱크를 선택하세요.
주요 기능은 다음과 같습니다:
- 모듈형 디자인: 시스템의 모듈식 구조를 통해 사용자는 필요에 따라 이중 작동 솔레노이드 밸브, 유압 잠금 장치, 스로틀 밸브 및 기타 구성 요소를 자유롭게 쌓을 수 있습니다. 이러한 유연성을 통해 유압 동력 장치는 특정 작업 환경 및 사용 요구 사항에 따라 유압 시스템의 성능을 정확하게 조정할 수 있습니다.
- 복동 솔레노이드 밸브 및 유압 잠금 장치: 복동식 솔레노이드 밸브는 실린더의 양방향 동작을 제어할 수 있어 시스템에 더 높은 제어 정확도를 제공합니다. 유압 잠금 장치는 실린더 위치를 변경하지 않고 유지해야 할 때 압력 유지 기능을 제공하여 누출 및 위치 드리프트를 효과적으로 방지하고 작동의 안정성과 안전성을 보장합니다.
- 스로틀 밸브 기능: 스로틀 밸브는 유체 흐름을 조정하고 실린더 속도를 제어하며 정확한 전진 및 후진 이동을 달성할 수 있습니다. 높은 정밀도와 안정성이 요구되는 작업 시나리오에 적합합니다.
- 모터 출력 선택: 유압 동력 장치는 다양한 크기 및 부하 요구 사항의 유압 시스템 요구 사항을 충족하기 위해 0.55kW ~ 5.5kW의 선택적 모터 출력을 제공합니다. 소형 모터부터 고출력 모터까지 선택하면 시스템이 다양한 사용 시나리오에 대처할 수 있습니다.
- 탱크 재료 선택: 이 시스템은 선택할 수 있는 철 및 플라스틱 탱크를 제공합니다. 실제 필요에 따라 다양한 탱크 재질을 선택할 수 있습니다. 철 탱크는 일반적으로 내구성이 더 뛰어나고 장기간 고하중 사용에 적합한 반면, 플라스틱 탱크는 더 가볍고 무게 요구 사항에 민감한 경우에 적합합니다.
이 AC 복동식 동력 장치는 복동 실린더가 필요한 다양한 응용 분야, 특히 유연한 구성, 정밀한 제어 및 안정적인 압력 유지가 필요한 작업 환경에 적합합니다. 모듈식 설계는 사용자에게 매우 높은 맞춤화 기능을 제공하고 다양한 산업용 유압 시스템의 요구 사항을 충족할 수 있습니다. 동시에 다양한 모터와 탱크 선택으로 시스템의 적용성과 효율성이 더욱 향상됩니다.
특별 참고 사항
전원 장치는 S3 작동 시스템이므로 지속적으로 작동할 수 없습니다. 10초 안에 시작해서 90초 안에 멈춥니다.
설치하기 전에 오일 실린더, 오일 파이프 및 조인트와 같은 유압 구성품에 불순물이 없는지 확인하십시오.
작동유의 점도는 15~68st 이어야 합니다. 여름에는 No.46 내마모 작동유를 권장하며, 겨울에는 No.32 저온 작동유를 권장합니다.
처음으로 운영 체제를 시작한 후 오일 탱크의 오일이 충분한 지 확인하십시오. 일반적으로 오일 탱크의 2/3입니다.
시스템을 처음 100시간 사용한 후에는 유압유를 교체해야 하며, 그 이후에는 3000시간마다 유압유를 교체해야 합니다.

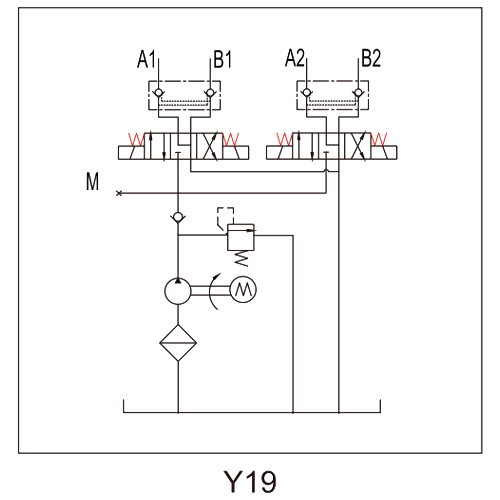

개략도
명세서
| 모델 | 볼트 | 힘 | 속도 | 변위체 | 압력 | 탱크 | 솔레노이드 Vavle 볼트 |
| PNC-0.55-A380-4P-1/1.2-16-15/L-Y19 | 380VAC | 0.55KW | 1400RPM | 1.2CC/REV | 16MPA | 15L | 24VDC |
| PNC-1.5-A380-4P-1/4.8-16-22/L-Y19 | 1.5KW | 4.8CC/REV | 22L | 220VAC | |||
| PNC-3-A380-4P-1/6.8-16-40/L-Y19 | 3KW | 6.8CC/REV | 40L |
참고: 유량이 다른 펌프, 압력 및 모터 전력과 같은 시스템 매개변수가 필요한 경우 영업 담당자에게 문의하세요.
