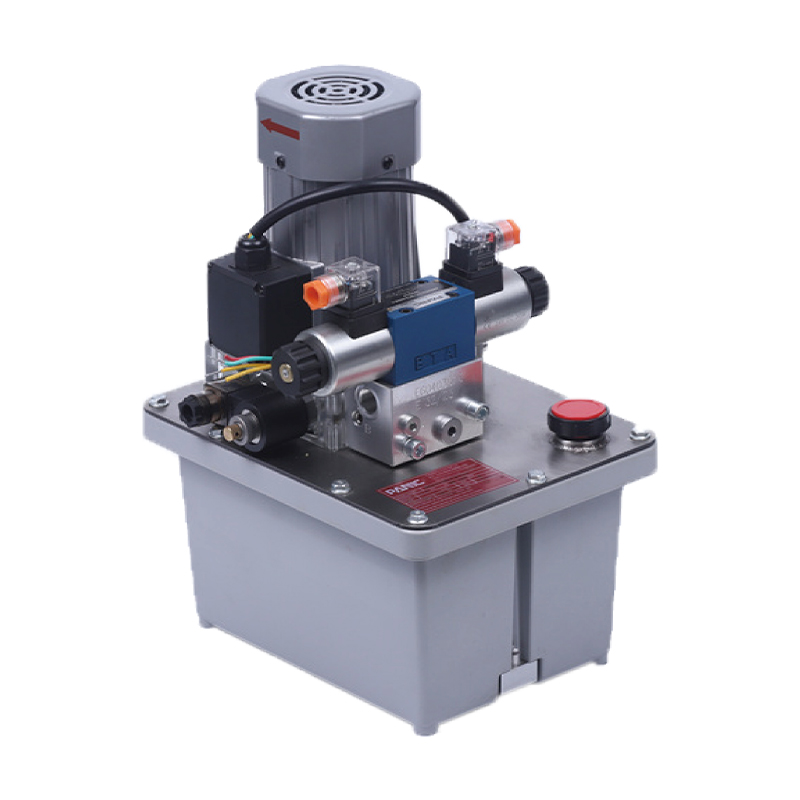

이 유압 동력 장치는 CNC 공작 기계 절단 실린더용으로 특별히 설계되었으며 고압 기어 펌프, AC 모터, 중앙 밸브 블록, 플러그인 밸브 및 오일 탱크가 하나의 장치에 통합되어 구성되어 정밀한 동력 및 제어를 제공할 수 있습니다. 유압식 잠금 압력 유지 시스템을 채택하여 어큐뮬레이터, 압력 스위치 등을 결합한 자동 압력 보상 장치를 선택적으로 장착할 수 있습니다. 크기가 작기 때문에 모터가 간헐적으로 시동되므로 에너지 효율이 더 높습니다. 220~380V 전압의 0.75~2.2kW 옵션 모터와 철 및 플라스틱 연료 탱크 중에서 선택할 수 있습니다.
주로 공구 클램핑 및 풀림과 같은 절단 실린더의 동작을 제어하는 데 사용됩니다. 자동화, 안정성 및 효율성에 중점을 두고 설계되어 CNC 공작 기계가 절단 및 가공 시 빠르고 정확하게 반응할 수 있도록 보장합니다.
주요 기능은 다음과 같습니다:
- 유압 잠금 압력 시스템: 이 시스템은 공작기계 절삭 시 압력을 효과적으로 유지하고, 유압 변동으로 인한 공구 풀림이나 불안정한 작동을 방지하며 고정밀 작동을 보장합니다.
- 자동 압력 보충 장치: 압력 스위치와 어큐뮬레이터를 결합한 자동 압력 보충 장치는 유압 시스템 압력이 떨어지면 자동으로 압력을 보충하여 유압 시스템이 항상 안정적인 작동 상태를 유지하고 압력 부족으로 인한 절단 실린더의 작동을 방지합니다.
- 모터 간헐적 시작: 공작 기계 절단 실린더 유압 동력 장치는 필요할 때만 모터를 시동하는 모터 간헐적 시동 설계를 채택하여 에너지 소비를 줄이고 모터 및 기타 구성 요소의 서비스 수명을 연장합니다.
- 모터 전력 및 전압 선택: 모터 출력 범위는 0.37kW ~ 2.2kW이며 CNC 공작 기계의 실제 요구에 따라 적절한 출력을 선택할 수 있습니다. 동시에 다양한 전력 시스템에 적응할 수 있도록 220V ~ 380V의 전압 범위를 지원합니다.
- 연료 탱크 재료 선택: 철 및 플라스틱 연료 탱크를 사용할 수 있습니다. 철제 연료탱크는 고부하 및 장기간 사용에 적합한 반면, 플라스틱 연료탱크는 가벼워 무게와 공간이 엄격한 공작기계 환경에 적합합니다.
이 공작 기계 절단 실린더 유압 동력 장치는 유압 시스템의 안정성, 정확성 및 에너지 효율성을 보장하도록 설계되었습니다. 고정밀 자동 CNC 공작 기계 절단 실린더 작업에 적합하며 공작 기계의 전반적인 성능을 향상시키고 에너지 낭비를 줄이며 생산 효율성을 향상시킬 수 있습니다. 자동화된 제어 시스템과 안정적인 압력 유지 설계는 커팅 실린더 작동의 효율성과 정확성을 보장하고 공작 기계 가공의 안정성과 공구 수명을 향상시킵니다.
특별 참고 사항
전원 장치는 S3 작동 시스템이므로 지속적으로 작동할 수 없습니다. 10초 안에 시작해서 90초 안에 멈춥니다.
설치하기 전에 오일 실린더, 오일 파이프 및 조인트와 같은 유압 구성품에 불순물이 없는지 확인하십시오.
작동유의 점도는 15~68st 이어야 합니다. 여름에는 No.46 내마모 작동유를 권장하며, 겨울에는 No.32 저온 작동유를 권장합니다.
처음으로 운영 체제를 시작한 후 오일 탱크의 오일이 충분한지 확인하십시오(일반적으로 오일 탱크의 2/3).
시스템을 처음 100시간 사용한 후에는 유압유를 교체해야 하며, 그 이후에는 3000시간마다 유압유를 교체해야 합니다.

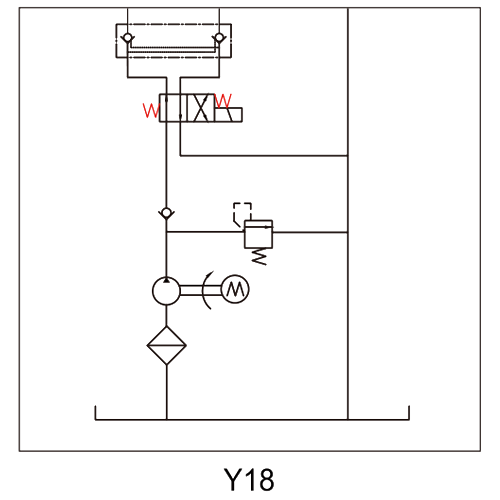

개략도
명세서
| 모델 | 볼트 | 힘 | 속도 | 변위체 | 압력 | 탱크 | 솔레노이드 Vavle 볼트 |
| PNC-0.37-A380-4P-1/2.1-10-6/L-Y18 | 380V AC | 0.37KW | 1400RPM | 2.1CC/REV | 10MPA | 6L | 24V |
| PNC-2.2-A380-4P-1/4.8-10-15/L-Y18 | 380V AC | 2.2KW | 1400RPM | 4.8CC/REV | 15L |
참고: 유량이 다른 펌프, 압력 및 모터 전력과 같은 시스템 매개변수가 필요한 경우 영업 담당자에게 문의하세요.
