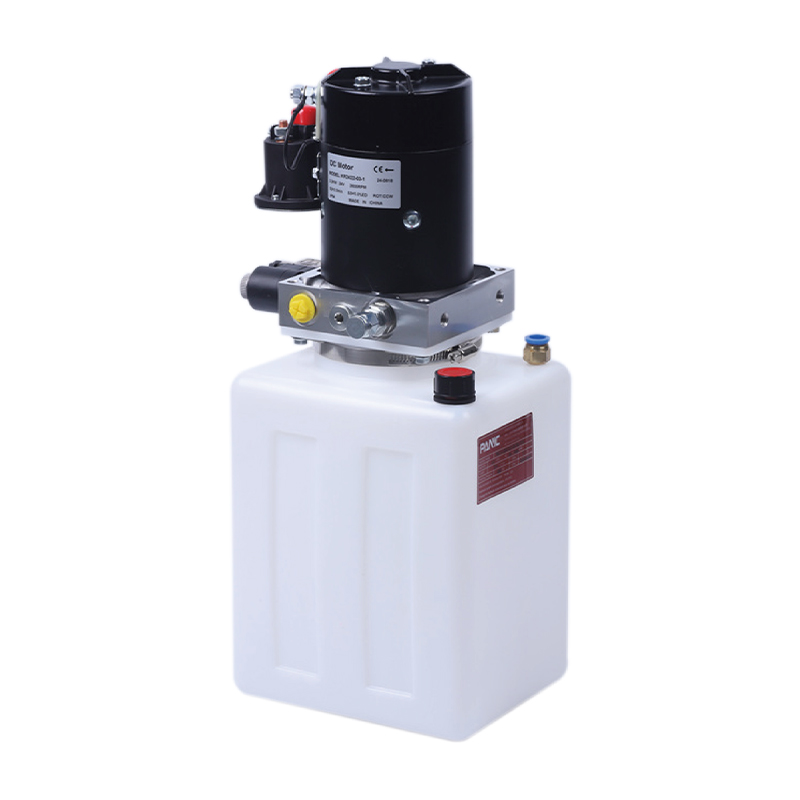

완전 전기 스태커의 이 유압 동력 장치는 완전 전기 스태커용으로 특별히 설계되었습니다. 고압 기어 펌프, DC 브러시 모터 중앙 밸브 블록, 카트리지 밸브 및 오일 탱크로 통합되어 있습니다. 상승 및 하강은 모터 및 솔레노이드 밸브에 의해 제어되며 2.2kW~4kW의 모터 출력 옵션, 단일 속도, 이중 속도 및 비례 속도 조절이 가능합니다. 철제와 플라스틱 연료 탱크 중에서 선택할 수 있습니다.
주요 기능은 다음과 같습니다
- 전기 제어: 완전 전기 스태커의 유압 동력 장치는 모터와 솔레노이드 밸브로 제어되며 스태커의 상승 및 하강 동작을 정확하게 조정할 수 있습니다. 솔레노이드 밸브에 의해 제어되는 상승 및 하강 기능은 스태커 작동을 더욱 유연하고 원활하게 만듭니다.
- 다양한 모터 전원 옵션: 모터 출력은 2.2kW부터 4kW까지 선택할 수 있습니다. 사용자는 다양한 작업 조건에서 시스템의 효율적인 작동을 보장하기 위해 다양한 부하 요구 사항에 따라 적절한 모터 출력을 선택할 수 있습니다.
- 유연한 하강 속도 선택: 완전 전기 스태커의 유압 동력 장치는 단일 속도, 이중 속도 및 비례 속도 조절의 세 가지 하강 모드를 제공합니다. 사용자는 다양한 작업 시나리오에서 스태커의 안정성과 안전성을 보장하기 위해 작업 요구 사항에 따라 가장 적합한 하강 속도를 선택할 수 있습니다.
- 탱크 재료 선택: 유압 장치는 철 탱크와 플라스틱 탱크의 두 가지 옵션을 제공합니다. 철제 탱크는 장기간 고부하 사용에 적합하여 더 나은 내구성을 보장합니다. 플라스틱 탱크는 더 가볍고 장비 무게에 대한 엄격한 요구 사항이 있는 응용 환경에 적합합니다.
- 카트리지 유압 밸브 설계: 시스템은 유체 제어 정확도와 응답 속도를 향상시킬 수 있는 카트리지 밸브 설계를 채택하여 스태커의 유압 시스템을 더욱 효율적이고 안정적으로 만듭니다.
- 모터 및 솔레노이드 밸브 제어: DC 카본 브러시 모터와 솔레노이드 밸브의 조합으로 스태커 작동이 더욱 원활해지고 리프팅 동작이 더욱 정밀해지며 시스템이 빠르게 시작되어 에너지 낭비가 줄어들고 전반적인 작동 효율성이 향상됩니다.
이 유압 동력 장치는 전전동 스태커에 적합하며 특히 빠른 리프팅과 유연한 속도 조절이 필요한 작업 환경에서 안정적인 유압 지원을 제공하여 작업 효율성을 효과적으로 향상시킬 수 있습니다. 카트리지 유압 밸브와 모터 제어 시스템의 조합은 다양한 유형의 스태킹 작업에 적응하여 유압 시스템의 정밀한 제어와 효율적인 작동을 보장합니다.
특별 참고 사항
전원 장치는 S3 작동 시스템이므로 지속적으로 작동할 수 없습니다. 10초 안에 시작해서 90초 안에 멈춥니다.
설치하기 전에 오일 실린더, 오일 파이프 및 조인트와 같은 유압 구성품에 불순물이 없는지 확인하십시오.
작동유의 점도는 15~68st 이어야 합니다. 여름에는 No.46 내마모 작동유를 권장하며, 겨울에는 No.32 저온 작동유를 권장합니다.
처음으로 운영 체제를 시작한 후 오일 탱크의 오일이 충분한지 확인하십시오(일반적으로 오일 탱크의 2/3).
시스템을 처음 100시간 사용한 후에는 유압 오일을 교체해야 하며, 이후에는 3000시간마다 유압 오일을 교체해야 합니다.

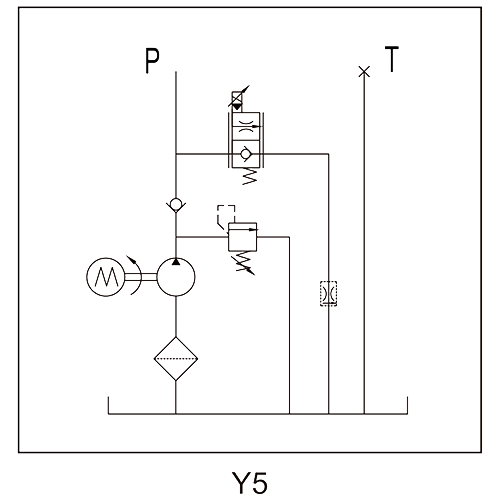

개략도
명세서
(전동 스태커 1의 유압 동력 장치)
| 모델 | 볼트 | 힘 | 속도 | 배수량 | 압력 | 탱크 | 솔레노이드 밸브 전압 |
| PNC-2.2-D24-1/2.7-20-5/L-Y2 | 24VDC | 2.2KW | 260ORPM | 2.7CC/REV | 20MPA | 5L | 24V |
| PNC-3-D24-1/3.2-20-10/L-Y4 | 3KW | 3.2CC/REV | 10L | ||||
| PNC-4-D24-1/3.5-20-10/L-Y5 | 4KW | 350ORPM | 3.5CC/REV |
(전동스태커 2의 유압동력장치)
| 모델 | 볼트 | 힘 | 속도 | 배수량 | 압력 | 탱크 | 솔레노이드 밸브 전압 |
| PNC-2.2-D24-1/2.7-20-5/L-Y2 | 24VDC/48VDC | 2.2KW | 2600RPM | 2.7CC/REV | 20MPA | 5L | 24V |
| PNC-3-D48-1/3.2-20-10/L-Y4 | 3KW | 3.2CC/REV | 10L | ||||
| PNC-4-D24-1/3.5-20-10/L-Y5 | 4KW | 3500RPM | 3.5CC/REV |
참고: 유량이 다른 펌프, 압력, 모터 출력과 같은 시스템 매개변수가 필요한 경우 영업 담당자에게 문의하세요.
