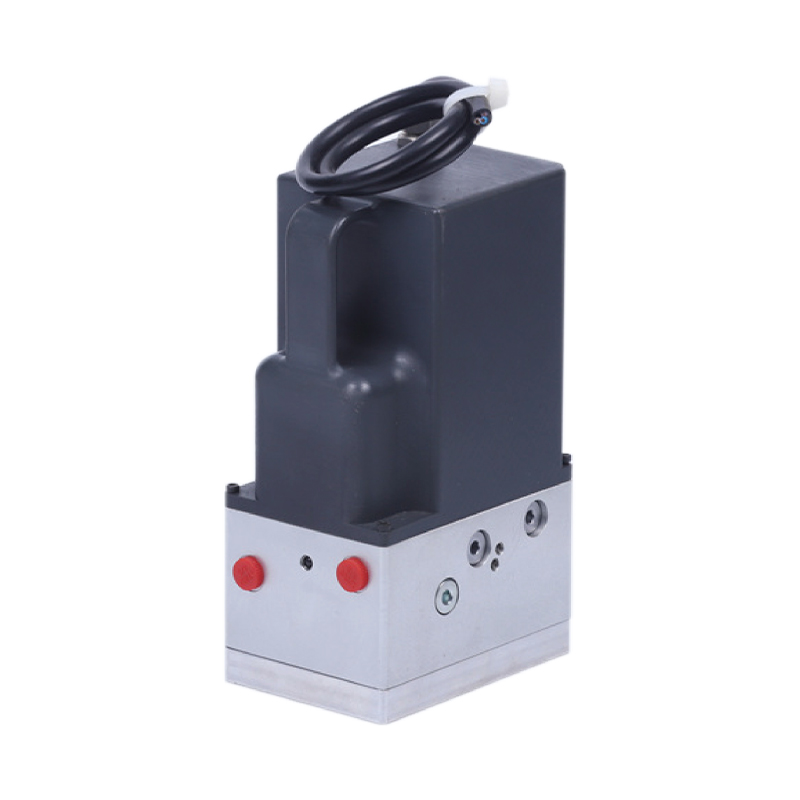

이 DC 마이크로 파워 유닛은 고압 기어 펌프, DC 모터, 센터 밸브 블록, 카트리지 밸브 및 오일 탱크를 결합합니다. 이 제품은 작고 강력하며 복동식 유압 실린더 시스템에 효율적인 유압 출력을 제공하도록 설계되었습니다. 유압 실린더의 왕복 작동은 카트리지 전자기 역전 밸브를 통해 이루어지므로 시스템의 효율적인 작동과 정밀한 제어가 보장됩니다.
작은 크기, 쉬운 설치 및 안정적인 전체 성능으로 인해 선박, 자동차, 정원 기계, 물류 장비 등에 널리 사용됩니다. 선택할 수 있는 0.3~5kW 옵션 모터, 12~48V 옵션 전압, 철 및 플라스틱 오일 탱크가 있습니다.
주요 기능은 다음과 같습니다:
- DC 모터: DC 모터가 장착된 출력 범위는 0.3KW~0.5KW이며 다양한 크기와 요구 사항의 유압 구동 시스템에 적용할 수 있습니다. 다양한 산업 응용 분야에 적합한 12V~48V 전압 선택을 지원하고 효율적이고 낮은 에너지의 유압 동력을 제공합니다.
- 카트리지 전자기 반전 밸브: 유압 실린더의 왕복 작동은 카트리지 전자기 역전 밸브를 통해 이루어집니다. 전자기 역전 밸브는 유압 흐름과 방향을 정확하게 제어하여 리프팅, 밀기, 당기기 및 기타 작업에서 유압 실린더의 효율적이고 원활한 작동을 보장합니다.
- 복동식 유압 실린더: 이 DC 마이크로 파워 유닛은 복동식 유압 실린더에 특히 적합합니다. 유압실린더의 양방향 움직임을 제어할 수 있으며 작동의 정확성과 안정성을 보장하기 위해 유압실린더의 위치를 정밀하게 제어해야 하는 장비에 널리 사용됩니다.
- 컴팩트하고 설치가 쉬운 디자인: DC 마이크로 파워 유닛은 전체적으로 컴팩트한 디자인으로 작은 공간을 차지하므로 제한된 공간의 장비에 쉽게 설치할 수 있습니다. 작은 공간에서도 시스템이 안정적으로 작동할 수 있어 장비의 적응성과 유연성이 향상됩니다.
- 폭넓은 적용 가능성: 작은 크기와 강력한 유압 출력으로 인해 이 유압 동력 장치는 선박, 자동차, 정원 기계, 물류 장비 등의 산업, 특히 효율적이고 안정적인 유압 구동이 필요한 경우에 널리 사용됩니다.
- 효율적이고 안정적인 성능: 전체 시스템은 안정적이고 신뢰할 수 있으며 장기간 사용 시 일관된 성능 출력을 유지하고 장비 고장 및 유지 관리 비용을 줄이며 장비의 효율적인 작동을 보장할 수 있습니다.
이 DC 마이크로 파워 유닛은 플러그인 솔레노이드 역전 밸브, 컴팩트한 디자인, 효율적인 유압 구동을 통해 선박, 자동차, 정원 기계, 물류 장비 등 다양한 분야의 유압 요구 사항을 충족할 수 있습니다. 공간이 제한되어 있거나 효율적이고 안정적인 유압 동력 시스템이 필요한 경우, 이 장치는 장비의 효율적이고 안전한 작동을 보장하는 이상적인 솔루션을 제공할 수 있습니다.
특별 참고 사항
전원 장치는 S3 작동 시스템이므로 지속적으로 작동할 수 없습니다. 10초 안에 시작해서 90초 안에 멈춥니다.
설치하기 전에 오일 실린더, 오일 파이프 및 조인트와 같은 유압 구성품에 불순물이 없는지 확인하십시오.
작동유의 점도는 15-68st입니다. 여름에는 No.46 내마모 작동유, 겨울에는 No.32 저온 작동유를 권장합니다.
처음으로 운영 체제를 시작한 후 오일 탱크의 오일이 충분한 지 확인하십시오. 일반적으로 오일 탱크의 2/3입니다.
시스템을 처음 100시간 사용한 후에는 유압 오일을 교체해야 하며, 이후에는 3000시간마다 유압 오일을 교체해야 합니다.

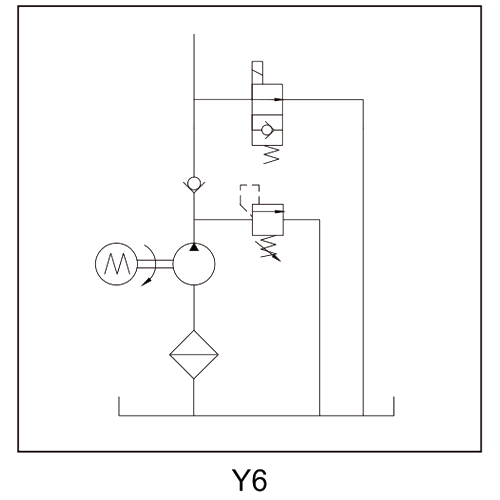

개략도
명세서
| 모델 | 볼트 | 힘 | 속도 | 변위체 | 압력 | 탱크 | 솔레노이드 Vavle 볼트 |
| PNC-0.3-D12-0.5/0.19-14-0.4/W-Y6 | 12VDC | 0.3KW | 3000RPM | 0.19CC/REV | 14MPA | 1L | 12VDC |
| PNC-0.3-D24-0.5/0.19-14-0.4/W-Y6 | 24VDC | 0.26CC/REV | 24VDC | ||||
| PNC-0.5-D48-0.5/0.38-14-0.4/W-Y6 | 48VDC | 0.5KW | 2800RPM | 0.38CC/REV | 48VDC |
참고: 유량이 다른 펌프, 압력, 모터 출력과 같은 시스템 매개변수가 필요한 경우 영업 담당자에게 문의하세요.

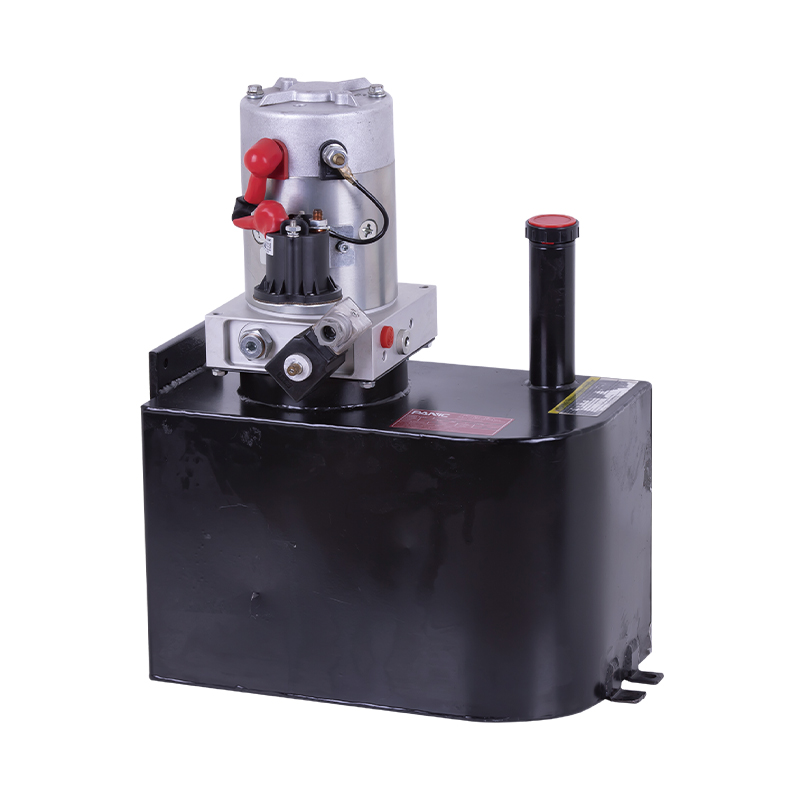

이 유압 동력 장치는 모든 전기 팔레트 트럭용으로 특별히 설계되었습니다. 고전압 기어 펌프, 영구 자석 DC 모터 및 중앙 밸브 블록으로 구성됩니다. 카트리지 밸브와 오일 탱크가 통합되어 있습니다. 모터가 상승하도록 시작하고 솔레노이드 밸브를 fal로 엽니다. 내...

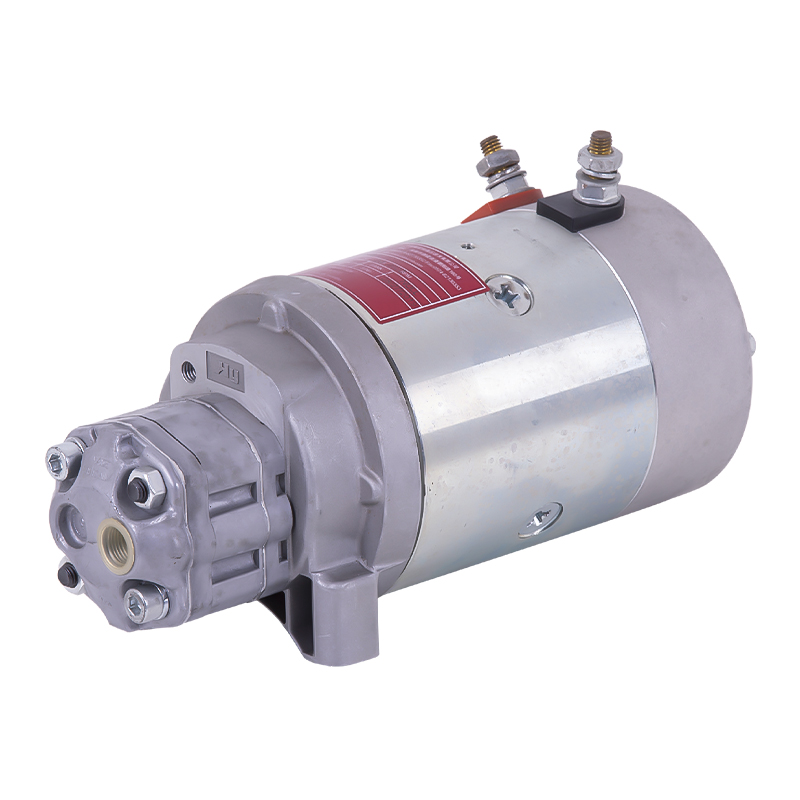

이 유압 펌프 스테이션은 일련의 측면 입구 및 측면 출구 기어 펌프와 4.5 또는 5인치 DC 모터로 구성됩니다. 유압 동력원으로 자주 사용되며 다양한 이동 장비의 유압 시스템에 널리 사용됩니다. 전압은 12-48.일 수 있습니다.
이 유압 동력 장치는 고압 기어 펌프와 통합된 이동식 유압 리프팅 테이블용으로 특별히 설계되었습니다. 영구 자석 DC 모터, 중앙 밸브 블록, 카트리지 밸브 및 오일 탱크. 모터를 시동하면 상승하고 솔레노이드 밸브를 열면 하강합니다. 압력 보상 스로틀 밸브가 내장...
이 DC 단동 동력 장치는 이동식 유압 리프팅 플랫폼용으로 설계되었습니다. 고압 기어 펌프, 영구 자석 DC 모터, 중앙 밸브 블록, 카트리지 밸브, 오일 탱크 및 기타 구성 요소의 긴밀한 통합을 통해 효율적이고 안정적인 유압 동력 솔루션을 제공합니다. 일반...

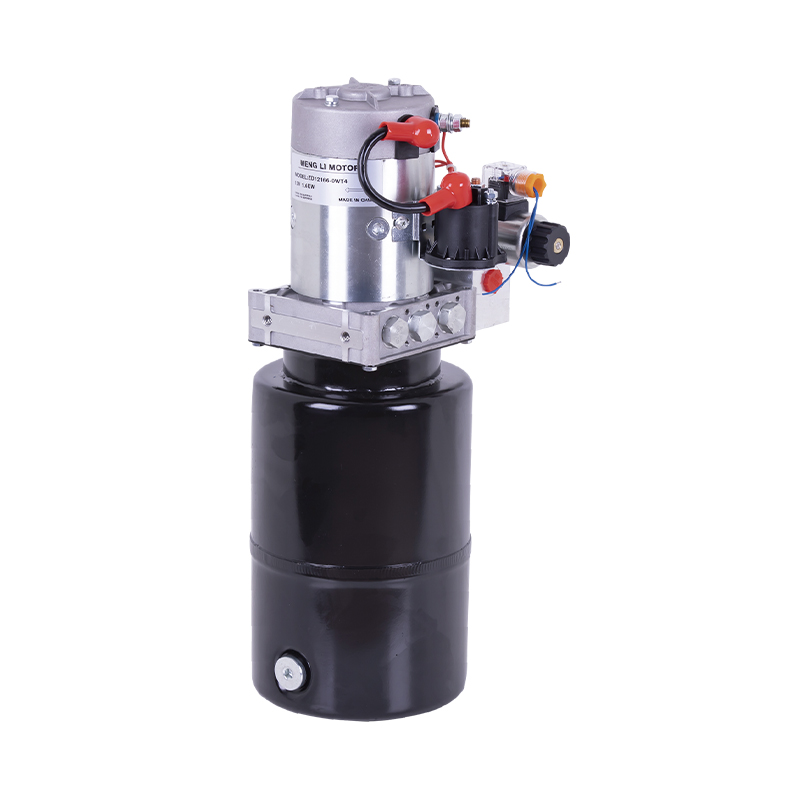

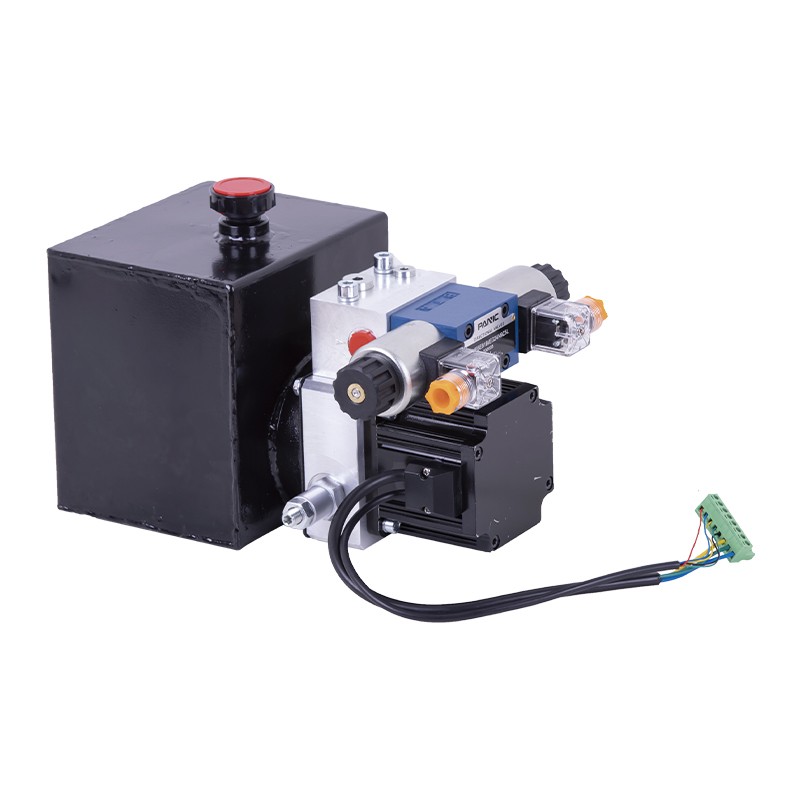

이 유압 동력 장치는 브러시리스 모터로 제어되며 동력에 따라 외부 드라이브와 내부 드라이브로 나눌 수 있습니다. 고압 기어 펌프, DC 브러시리스 모터, 센터 밸브 블록, 카트리지 밸브, 오일 탱크 등 핵심 구성 요소를 통합하여 효율적이고 안정적인 유압 구동 솔루...
이 유압 동력 장치는 저장소 플러싱 도어용으로 특별히 설계되었으며 고압 기어 펌프, AC 모터, 중앙 밸브 블록, 카트리지 밸브 및 오일 탱크와 통합되어 있습니다. 모듈식 설계가 채택되었으며 이탈리아 수입 이중 체크 솔레노이드 밸브의 2~10개 채널을 중첩할 수 ...
이 유압 동력 장치는 분할된 얕은 매설 유압 리프팅 컬럼에 맞게 맞춤 제작되었습니다. 양방향 기어 펌프, AC 오일 침지 모터, 밸브 블록, 카트리지 밸브 및 오일 탱크를 컴팩트하고 효율적인 시스템에 통합합니다. 양방향 펌프의 설계 구조를 채택하고 모터의 정...
이 유압 동력 장치는 유압 화물 엘리베이터용으로 특별히 설계되었으며 고압 베인 펌프, AC 오일 침지 모터, 밸브 블록, 카트리지 밸브 및 오일 탱크와 통합되어 있습니다. 유침식 모터와 베인 펌프의 설계 구조를 채택하여 소음이 적습니다. 다중 채널 유압 잠금...
릴리프 밸브는 유압 시스템의 압력을 제어하는 핵심 구성 요소입니다. 시스템 압력의 안정성을 유지하고 과도한 압력으로 인한 장비 손상을 방지할 수 있습니다. 시스템 압력을 감지하여 자동으로 작동합니다. 압력이 설정 값을 초과하면 밸브 코어가 열리고 ...

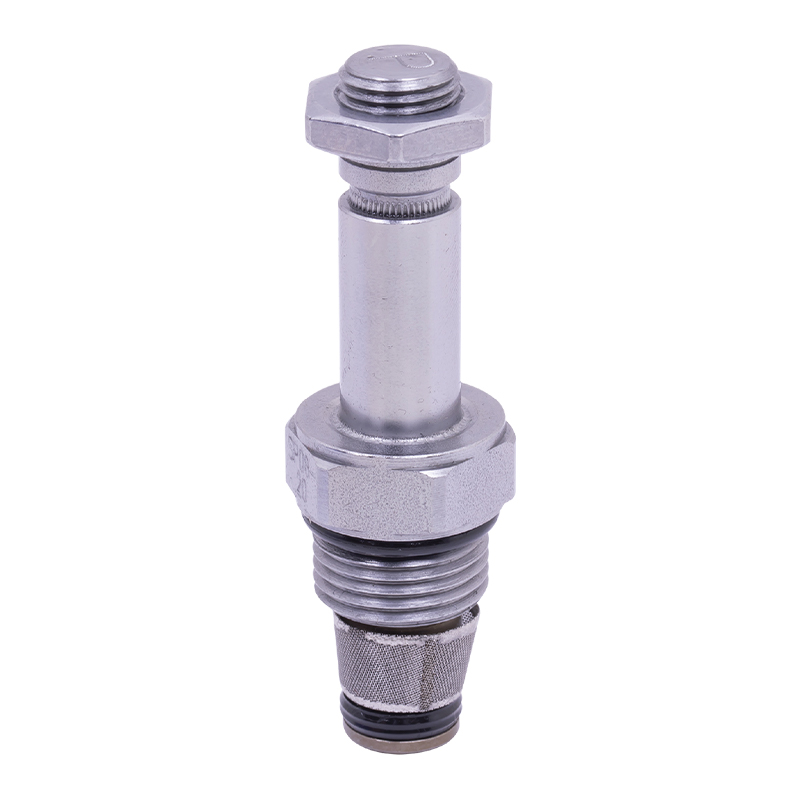

비례 밸브는 유압 시스템에서 유량이나 압력의 지속적이고 정밀한 제어를 구현하는 핵심 구성 요소입니다. 입력 전기 신호에 비례하여 출력 매개변수를 조정할 수 있고 신속하게 반응하며 제어 정확도가 높으며 장비 동작의 원활한 속도 조절 및 압력 변화에 대한 안정적인 보...
