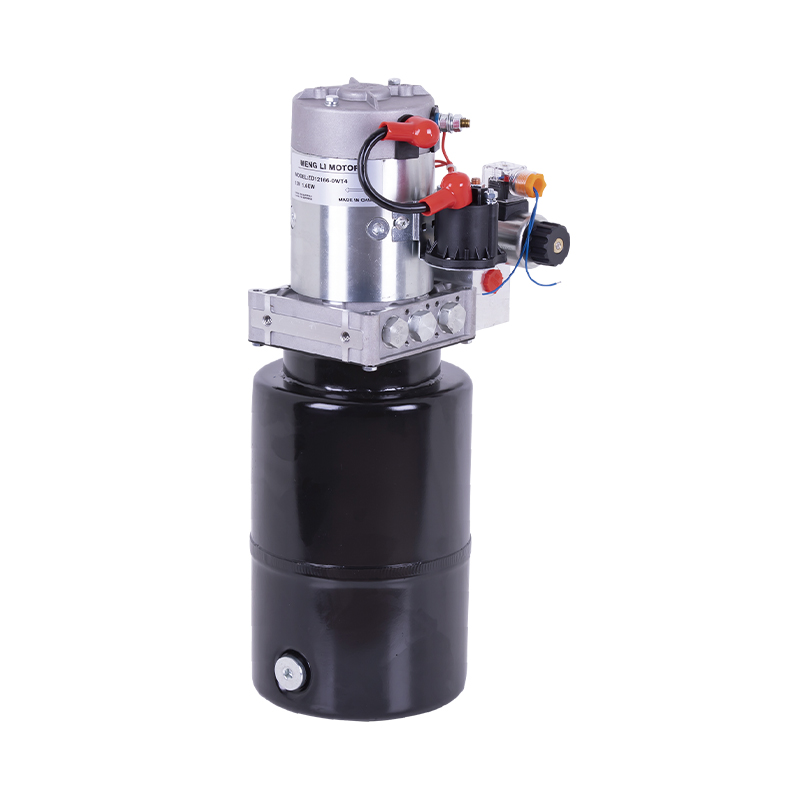

DC 복동식 전원 장치

효율적인 유압구동이 요구되는 다양한 장비에 맞게 설계된 통합형 유압시스템입니다. 복동식 유압 실린더에 적합하며 다양한 응용 분야의 요구 사항을 충족하기 위해 유압 잠금 장치와 속도 제어 밸브를 겹쳐서 다양한 유압 기능을 달성할 수 있습니다.

솔레노이드 밸브 없이 이 동력 장치는 모터의 정역 회전에 의존하여 역전 기능을 실현하므로 동력 장치가 소형화되고 배치 공간이 작은 모든 종류의 장비에 적합합니다. 동시에 동력 장치는 컴팩트한 구조와 안정적인 성능을 가지며 보행 차량, 리프팅 플랫폼 기타 장비에 널리 사용됩니다. 모터 전압 12-48v 선택 사항.

견적 요청

이전 글 DC 마이크로 파워 유닛

다음 글 DC 단동 전원 장치

파라미터
문의하기

주요 기능은 다음과 같습니다:

- 솔레노이드 밸브 역전: 유압 시스템은 솔레노이드 밸브를 통해 역전 기능을 실현합니다. 솔레노이드 밸브의 정밀한 제어를 통해 유압 실린더는 복잡한 작업 조건의 요구 사항을 충족하기 위해 다양한 작업 조건에서 들어 올리거나 밀고 당기는 동작을 빠르고 원활하게 완료할 수 있습니다.
- 복동식 유압 실린더 적용: 이 DC 복동식 동력 장치는 복동식 유압 실린더용으로 설계되었으며 유압 실린더의 양방향 움직임을 제어해야 하는 장비에 사용할 수 있습니다. 들어 올리기, 밀기, 당기기, 클램핑 등의 작업을 시스템에서 정확하게 제어하여 작업의 안정성과 안전성을 보장할 수 있습니다.
- 중첩된 유압 잠금 장치 및 속도 제어 밸브: 사용자는 필요에 따라 유압 잠금 장치나 속도 제어 밸브를 겹쳐서 시스템이 더 많은 기능을 달성할 수 있습니다. 예를 들어, 유압 잠금 장치는 부하 변화로 인해 유압 실린더가 불안정해지는 것을 방지할 수 있고, 속도 제어 밸브는 이동 속도를 정확하게 제어하여 들어올림 또는 이동 과정의 원활함을 보장할 수 있습니다.
- 가볍고 컴팩트함: DC 복동식 전원 장치는 전체 디자인이 컴팩트하고 무게가 가볍기 때문에 공간이 제한된 애플리케이션에 적합합니다. 컴팩트한 레이아웃이 필요한 자동차, 정원 기계, 물류 장비 등 제한된 공간을 효과적으로 활용하고 장비의 유연성과 운영 효율성을 향상시킬 수 있습니다.
- 모터 및 전압 선택: 출력 범위가 0.3KW~4KW인 모터를 사용할 수 있으며, 수요에 따라 전압을 12V~48V 중에서 선택할 수 있어 다양한 사양과 전력 요구 사항을 갖춘 장비에 적용할 수 있습니다.
- 폭넓은 적용: 이 동력 장치는 자동차, 정원 기계, 물류 장비, 건설 기계 및 기타 분야, 특히 효율적인 유압 동력이 필요하고 공간이 제한된 장비에 널리 사용됩니다. 리프팅, 틸팅, 클램핑 또는 보행 기능 등 이상적인 유압 구동을 제공할 수 있습니다.

이 DC 복동식 전원 장치는 안정적인 성능, 유연한 기능 확장 기능 및 컴팩트한 디자인으로 많은 산업 분야에서 폭넓게 적용됩니다.

솔레노이드 밸브 역전, 중첩된 유압 잠금 장치 및 속도 조절 밸브 구성을 통해 복잡한 작업 조건에서 다양한 유압 요구 사항을 충족할 수 있으며 효율적이고 안전하며 정밀하게 제어되는 다양한 유압 응용 분야에 적합합니다.

특별 참고사항

전원 장치는 S3 작동 시스템이므로 지속적으로 작동할 수 없습니다. 10초 안에 시작해서 90초 안에 멈춥니다.

설치하기 전에 오일 실린더, 오일 파이프 및 조인트와 같은 유압 구성품에 불순물이 없는지 확인하십시오.

작동유의 점도는 15-68st입니다. 여름에는 No.46 내마모 작동유를 권장하며, 겨울에는 No.32 저온 작동유를 권장합니다.

처음으로 운영 체제를 시작한 후 오일 탱크의 오일이 충분한 지 확인하십시오. 일반적으로 오일 탱크의 2/3입니다.

시스템을 처음 100시간 사용한 후에는 유압 오일을 교체해야 하며, 이후에는 3000시간마다 유압 오일을 교체해야 합니다.

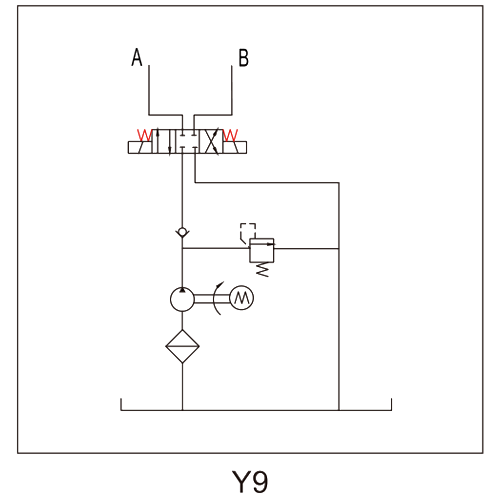

개략도

명세서

모델	볼트	힘	속도	변위체	압력	탱크	솔레노이드 Vavle 볼트
PNC-1.6-D12-1/1.6-20-5/L-Y9	12VDC	1.6KW	2800RPM	1.6CC/REV	18MPA	5L	12VDC
PNC-2.2-D24-1/2.7-20-6/L-Y9	24VDC	2.2KW	2600RPM	2.7CC/REV		6L	24VDC
PNC-3.0-D48-1/3.2-20-8/L-Y9	48VDC	3.0KW	2600RPM	3.2CC/REV		8L	48VDC

참고: 유량이 다른 펌프, 압력 및 모터 전력과 같은 시스템 매개변수가 필요한 경우 영업 담당자에게 문의하세요.

[#입력#]

뉴스

방향 제어 밸브 가이드: 유압 시스템의 유형, 선택 및 용도

업계 뉴스 2026-09-07

방향 제어 밸브는 모든 유압 회로의 스티어링 휠입니다. 가압된 오일이 어디로 가는지, 어느 실린더가 확장되는지, 어느 모터가 회전하는지, 그리고 얼마나 빨리 일어나는지 결정합니다. 유압 동력 장치가 흐름을 공급하지만 밸브 크기가 작거나 잘못 적용되거나 오염된 경우 전체 기계의 정밀도와 가동 시간이 손실됩니다. 이 가이드에서는 장비에 적합한 방향 제어 밸브를 선택하는 방법, 실제로 중요한 사양 및 가장 일반적인 실수를 피하는 방법에 대해 설명합니다. 더 광범위한...
더 보기
유압 시스템 설계: 신뢰할 수 있는 기계를 위한 완벽한 엔지니어링 가이드

업계 뉴스 2026-08-31

유압 시스템 설계는 원동기 에너지를 가압된 유체를 통해 정밀하게 제어되는 기계적 운동으로 변환하는 체계적인 프로세스입니다. 직접적인 결론은 다음과 같습니다. 신뢰할 수 있는 유압 시스템은 작동 압력 설정, 유량 크기 조정, 회로 아키텍처 선택, 검증된 등급의 구성 요소 선택 등 순서대로 내려진 4가지 결정을 바탕으로 구축됩니다. 엔지니어가 해당 순서를 건너뛰고 바로 구성 요소 선택으로 넘어갈 때 일반적인 결과는 과열, 느린 액추에이터 동작, 펌프 캐비테이션 및 비용이 많...
더 보기
밸브 액츄에이터 크기 조정: 안정적인 작동을 위한 완벽한 단계별 엔지니어링 가이드

업계 뉴스 2026-08-24

밸브 액츄에이터 크기 조정이 실제로 의미하는 것 "밸브 액츄에이터의 크기는 얼마나 커야 하나요?"에 대한 정답입니다. 간단합니다. 액추에이터는 보장할 수 있는 가장 낮은 공급 조건에서 최악의 스트로크 지점에서 밸브가 요구하는 것보다 더 많은 토크를 전달해야 합니다. 모든 좋은 크기 조정 방법은 하나의 조건을 증명하기 위한 구조화된 방법일 뿐입니다. 표준 산업 출발점은 다음과 같습니다. 최소 토크 안전 마진 25% 밸브 제조업체가 게시한 최대 브레이크 토크보...
더 보기
압력을 받는 유압 퀵 커플러: 원인, 위험 및 실제 솔루션

업계 뉴스 2026-08-17

압력을 받는 퀵 커플러의 결론 움직이기를 거부하는 유압식 퀵 커플러는 커플러 자체의 기계적 결함인 경우가 거의 없습니다. 대부분의 경우 라인에 갇힌 잔류 압력으로 인해 내부 포핏이 시트에 밀착되어 슬리브가 볼이나 콜릿을 해제할 만큼 충분히 후퇴할 수 없습니다. "퀵 커플러가 압력을 받아 연결되지 않을 경우 어떻게 해야 합니까?"라는 질문에 대한 직접적인 대답은 간단합니다. 강제로 연결하지 마십시오. 힘은 오일을 압축하지 않으며 표준 커플러는 가압된 유체 기둥을 극복하도록 설계...
더 보기

업계 지식

Ningbo Panic Hydraulic Technology Co., Ltd.는 응용 분야에 혁신적인 힘을 불어넣습니다. DC 복동식 전원 장치 비표준의 고비용 효율적인 맞춤형 솔루션과 국제 선도 기업인 Hydronit 및 VIS와의 협력을 통해

질문: DC 복동식 전원 장치의 핵심 작동 원리는 무엇입니까?

답변:
이 장치는 유압 전달 원리를 기반으로 합니다. DC 전원 공급 장치를 통해 모터를 구동한 다음 유압 펌프를 제어하여 고압 유체를 생성합니다. 복동식 설계를 통해 유체가 양쪽 실린더에 교대로 들어오고 나가는 것을 허용하여 피스톤의 왕복 운동을 달성함으로써 양방향 선형 추력을 출력합니다.

핵심 구성 요소에는 DC 모터, 유압 펌프, 역전 밸브 및 액추에이터 실린더가 포함됩니다. 이 시스템은 폐쇄 루프 제어를 통해 정확한 동작 전환과 힘 출력을 보장합니다.

Ningbo Panic Hydraulic Technology Co., Ltd.는 세계 최고의 유압 기술을 사용하여 효율적인 에너지 변환 메커니즘을 통합하고 유체 역학 설계를 최적화하며 에너지 손실을 줄이고 전반적인 응답 속도를 향상시킵니다.

질문: DC 복동식 전원 장치의 주요 장점은 무엇입니까?

답변:
고효율: 복동 구조는 양방향 추력 출력을 제공하므로 빈번한 시작-정지 또는 왕복 운동이 필요한 장면에 적합하며 단동 장치에 비해 공간 및 에너지 소비를 절약합니다.
낮은 유지 관리 요구 사항: 밀봉된 유압 회로는 누출 위험과 유지 관리 빈도를 줄입니다. 스테인리스 스틸 실린더와 같은 내구성 있는 소재는 장기적인 안정성을 보장합니다.
정밀한 제어: 통합 솔레노이드 밸브 및 피드백 시스템은 산업 자동화 요구 사항을 충족하는 고정밀 위치 및 속도 조절을 달성합니다.
Ningbo Panic Hydraulic Technology Co., Ltd.는 저마찰 재료를 유체 호환성 설계에 통합하여 서비스 수명을 연장하고 사용자의 총 소유 비용을 줄이는 등 이탈리아 Hydronit 및 VIS의 첨단 기술과 결합된 비용 효과적인 맞춤형 솔루션을 통해 이러한 이점을 강화했습니다.

질문: DC 복동식 전원 장치의 일반적인 적용 분야는 무엇입니까?
답변:
산업 기계: 스탬핑 기계, 사출 성형 기계 및 공작 기계에 일반적으로 사용되며 안정적인 양방향 추력을 제공하여 정밀 가공 및 자동 조립 라인을 지원합니다.
이동식 장비: 리프팅 플랫폼, 지게차 등 건설 기계에 적용되어 현장 환경의 빈번한 작업에 적응하여 안전성과 내구성을 보장합니다.
특수 차량: 전기 트럭 또는 AGV(자동 가이드 차량)에 통합되어 조향 및 제동 시스템의 신속한 반응을 달성합니다.
이러한 응용 분야에서 Ningbo Panic Hydraulic Technology Co., Ltd.의 맞춤형 솔루션은 비표준 AGV용 소형 장치 설계, 낮은 유지 관리 비용 설계를 통한 가동 중지 시간 감소, 장비의 전반적인 효율성 향상 등 핵심 역할을 합니다.

질문: DC 복동식 전원 장치를 설계할 때 고려해야 할 주요 기술 매개변수는 무엇입니까?
답변:
출력 범위: 최대 추력 및 당기는 힘은 부하 요구 사항에 따라 결정되며 일반적으로 실린더 직경, 스트로크 및 시스템 압력(예: 10-30MPa 범위)을 참조합니다.
흐름 제어: 유압 펌프의 흐름은 이동 속도에 직접적인 영향을 미치며, 원활한 시작과 중지를 보장하려면 모터 출력과 역전 밸브 응답 시간을 일치시켜야 합니다.
환경 적응성: 장치는 온도 변동, 진동 및 오염을 견뎌야 하며 밀봉 기술과 재료 선택이 중요합니다.
맞춤화 과정에서 Ningbo Panic Hydraulic Technology Co., Ltd.는 국제 협력 경험을 활용하여 이러한 매개변수를 최적화합니다. 예를 들어, Hydronit의 유체 역학 모델을 통해 에너지 소비 비율을 정확하게 계산하여 고객에게 특정 작업 조건에 맞는 비용 효율적인 솔루션을 제공합니다.

질문: Ningbo Panic Hydraulic Technology Co., Ltd.는 DC 복동식 동력 장치의 혁신적인 적용을 어떻게 촉진합니까?
답변:
비표준 맞춤화 기능: 회사는 개념부터 생산까지 전체 프로세스 맞춤화를 지원하고, 높은 맞춤화를 달성하기 위해 고객 요구에 따라 장치 크기, 출력 특성 및 제어 인터페이스를 조정합니다. 예를 들어, 모듈형 장치는 통합 복잡성을 줄이기 위해 특수 기계용으로 설계되었습니다.
기술 통합 장점: 이탈리아 VIS 및 Hydronit와의 장기적인 협력을 통해 세계 최고의 유압 구성 요소 및 제어 알고리즘이 도입되어 장치의 지능과 신뢰성이 향상되었습니다. 여기에는 실시간 모니터링 및 오류 경고를 위한 고급 센서의 사용이 포함됩니다.
비용 최적화 전략: 마모 부품 수 감소, 윤활 시스템 최적화 등 유지 관리 비용이 낮은 설계에 중점을 두고 비용 효율적인 재료 선택을 결합하여 장치가 수명 주기 내내 경쟁력을 유지할 수 있도록 합니다.
이러한 혁신적인 조치로 인해 Ningbo Panic Hydraulic Technology Co., Ltd.는 업계 벤치마크가 되었으며 사용자가 재생 에너지 장비 및 지능형 물류 시스템과 같은 신흥 분야에서 DC 복동식 동력 장치를 효율적으로 배치할 수 있도록 지원합니다.
