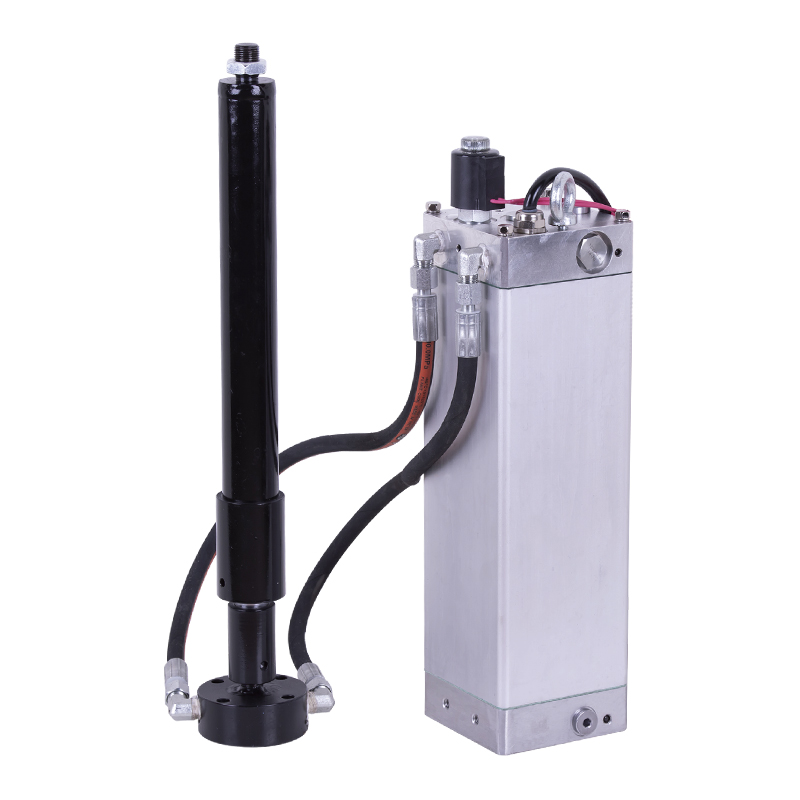

이 유압 동력 장치는 분할된 얕은 매설 유압 리프팅 컬럼에 맞게 맞춤 제작되었습니다. 양방향 기어 펌프, AC 오일 침지 모터, 밸브 블록, 카트리지 밸브 및 오일 탱크를 컴팩트하고 효율적인 시스템에 통합합니다.
양방향 펌프의 설계 구조를 채택하고 모터의 정역 회전으로 상승 및 하강을 구현하므로 솔레노이드 밸브의 정류를 피하고 구조가 컴팩트합니다.

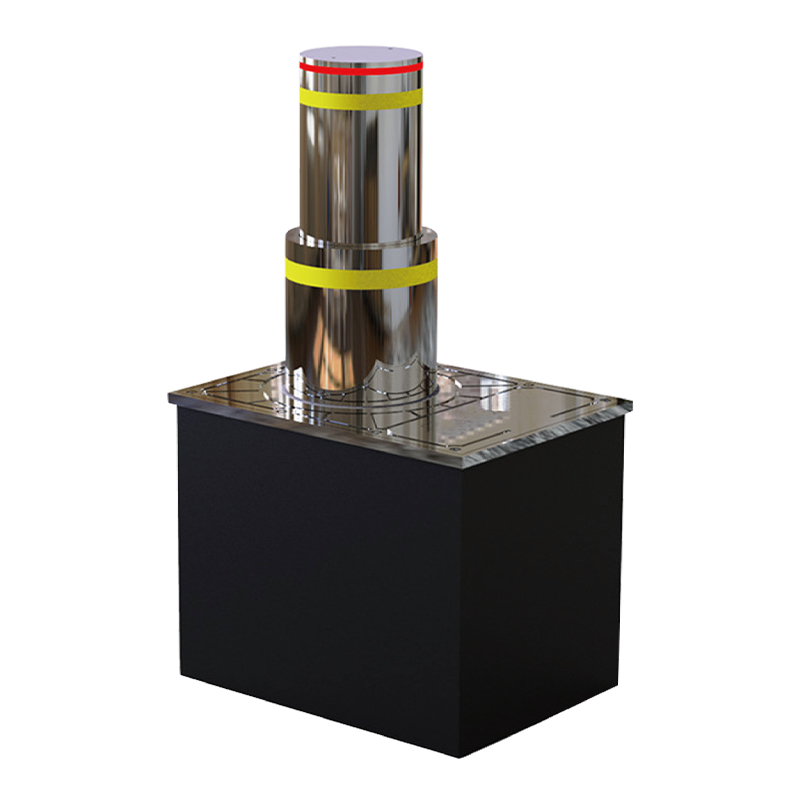

방수등급은 IP68로 물 속에서도 사용할 수 있다. 분할형 다단 실린더 설계를 채택하여 리프팅 컬럼의 전체 높이가 500mm 미만이 되도록 하여 깊은 굴착 공사가 불가능한 경우에 적합합니다.
모터 0.35kw, 전압 220- 380V 옵션.
핵심 장점:
- 컴팩트한 통합: 모든 주요 구성 요소가 단일 모듈에 통합되어 공간 점유를 크게 줄이고 설치 및 유지 관리가 용이합니다.
- 양방향 펌프 메커니즘: 리프팅 동작을 달성하기 위해 모터의 정방향 및 역방향 회전에 의존하므로 추가 솔레노이드 밸브 역전 장치가 필요하지 않아 시스템의 복잡성이 줄어듭니다.
- 우수한 방수 성능 : IP68 방수 등급으로 수중에서도 장비가 정상적으로 작동할 수 있습니다.
- 분할 다단계 실린더 디자인: 혁신적인 분할 다단 실린더 구조는 리프팅 컬럼의 전체 높이를 500mm 이내로 유지하여 깊은 굴착 공사가 불가능한 경우에 적합하며 설치 유연성을 크게 향상시킵니다.
- 효율적인 전원 구성: 0.35KW AC 오일 침지 모터가 장착되어 220V ~ 380V의 전압 범위를 지원하고 다양한 전원 공급 조건에 적응하며 안정적인 작동을 보장합니다.
특별 참고 사항
전원 장치는 S3 작동 시스템이므로 지속적으로 작동할 수 없습니다. 10초 안에 시작해서 90초 안에 멈춥니다.
설치하기 전에 오일 실린더, 오일 파이프 및 조인트와 같은 유압 구성품에 불순물이 없는지 확인하십시오.
작동유의 점도는 15-68st입니다. 여름에는 No.46 내마모 작동유, 겨울에는 No.32 저온 작동유를 권장합니다.
처음으로 운영 체제를 시작한 후 오일 탱크의 오일이 충분한 지 확인하십시오. 일반적으로 오일 탱크의 2/3입니다.
시스템을 처음 100시간 사용한 후에는 유압 오일을 교체해야 하며, 이후에는 3000시간마다 유압 오일을 교체해야 합니다.

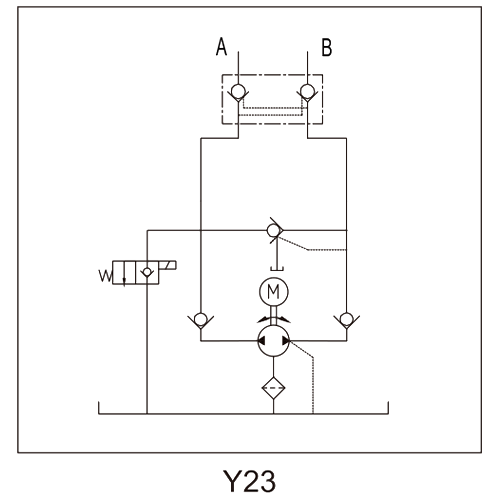

개략도
명세서
| 모델 | 볼트 | 힘 | 속도 | 변위체 | 압력 | 탱크 | 솔레노이드 Vavle 볼트 |
| PNC-0.35KW-A220-LJ-JY-FT | 220VDC | 0.35KW | 2800RPM | 1.75CC/REV | 6MPA | 2L | 12VDC |
| PNC-0.35KW-A380-LJ-JY-FT | 380VDC |
참고: 유량이 다른 펌프, 압력, 모터 출력과 같은 시스템 매개변수가 필요한 경우 영업 담당자에게 문의하세요.
