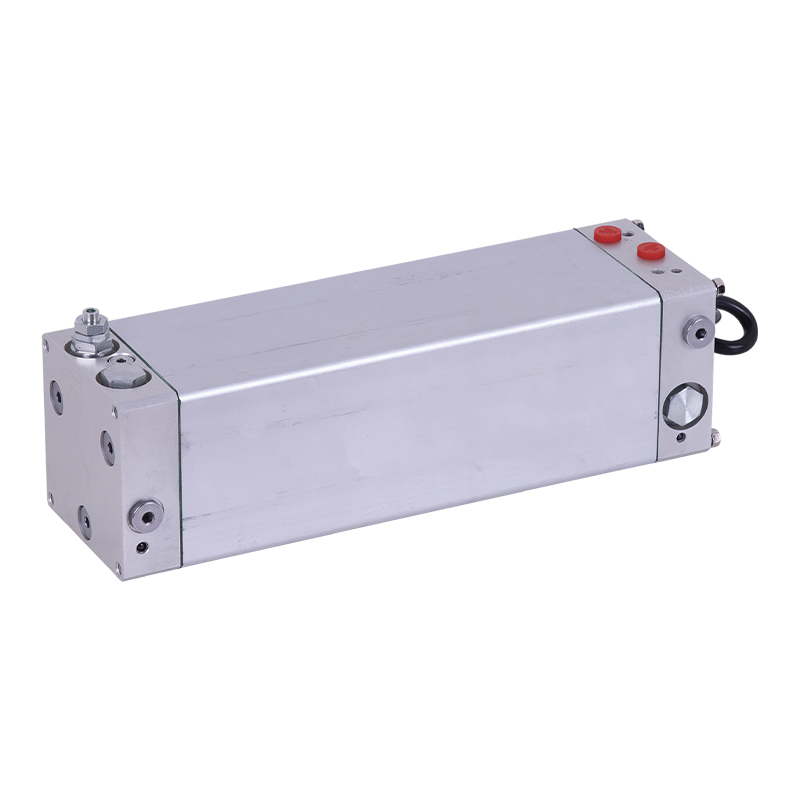

오일 침지형 양방향 펌프 동력 장치

이 유침식 양방향 펌프 동력 장치는 다양한 유형의 기계 장비용으로 설계되었습니다. 고압 양방향 기어 펌프, AC 오일 침지 모터, 밸브 블록, 카트리지 밸브 및 오일 탱크를 통합합니다.

유침식 모터의 설계 구조가 채택되었으며 방수 등급은 IP68입니다. 오일 실린더의 역전은 모터의 정회전과 역회전에 따라 달라집니다.

저소음, 컴팩트한 공간으로 인해 각종 기계장비에 널리 사용됩니다. 모터 0.1 - 0.35 kW, 전압 220 - 380V 옵션.

견적 요청

이전 글 오일 침지 이중 액티나 동력 장치

다음 글 헤비 듀티 대테러 장애물 이동 장치

파라미터
문의하기

핵심 장점:

- 컴팩트한 통합: 고압 양방향 기어 펌프, AC 오일 침지 모터, 밸브 블록, 카트리지 밸브 및 오일 탱크가 하나로 통합되어 공간 점유를 크게 줄이고 설치 및 유지 관리가 용이합니다.
- 저소음 설계: 최적화된 내부 구조와 효율적인 모터 설계로 작동 중 소음이 매우 낮아 소음에 민감한 작업 환경에 적합합니다.
- 높은 신뢰성: 침수형 모터와 방수 IP68 레벨 설계로 습한 환경이나 수중 환경에서도 장비의 장기적이고 안정적인 작동을 보장합니다.
- 유연한 모터 구성: 모터 전력 범위는 0.1-0.35KW이고 전압은 220-380V에서 선택 사항이므로 다양한 애플리케이션 시나리오 및 전원 공급 조건에 적응할 수 있습니다.
- 편리한 실린더 역전: 실린더의 역회전은 모터의 정역회전을 통해 이루어지며, 작동이 간단하고 반응이 빠릅니다.
- 적용 범위: 자동화 생산 라인, 물류 장비, 건설 기계 등 다양한 유형의 기계 장비에 널리 사용됩니다.

적용 시나리오:

유침식 양방향 펌프 동력 장치는 컴팩트한 구조, 저소음 및 높은 신뢰성으로 인해 효율적이고 조용하며 안정적인 유압 동력이 필요한 다양한 경우에 널리 사용됩니다. 특정 응용 분야에는 다음이 포함되지만 이에 국한되지는 않습니다.
- 자동화된 생산 라인: 원활한 생산 프로세스를 보장하기 위해 안정적인 전력 지원을 제공합니다.
- 물류 장비: 지게차, 스태커 등을 사용하여 작업 효율성을 향상시킵니다.

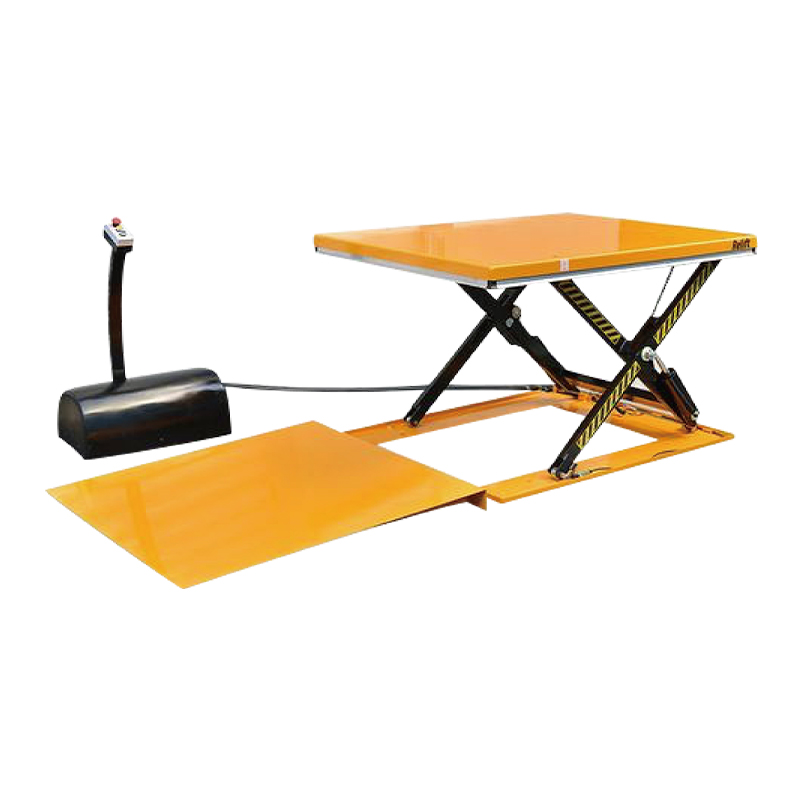

- 건설기계: 리프팅 플랫폼, 굴삭기 등 장비의 신뢰성과 내구성을 향상시킵니다.

이 유침식 양방향 펌프 동력 장치는 컴팩트한 구조, 저소음 및 높은 신뢰성으로 다양한 유형의 기계 장비에 이상적인 유압 동력 솔루션을 제공합니다.

특별 참고사항

전원 장치는 S3 작동 시스템이므로 지속적으로 작동할 수 없습니다. 10초 안에 시작해서 90초 안에 멈춥니다.
설치하기 전에 오일 실린더, 오일 파이프 및 조인트와 같은 유압 구성품에 불순물이 없는지 확인하십시오.
작동유의 점도는 15~68st 이어야 합니다. 여름에는 No.46 내마모 작동유를 권장하며, 겨울에는 No.32 저온 작동유를 권장합니다.
처음으로 운영 체제를 시작한 후 오일 탱크의 오일이 충분한 지 확인하십시오. 일반적으로 오일 탱크의 2/3입니다.
시스템을 처음 100시간 사용한 후에는 유압유를 교체해야 하며, 그 이후에는 3000시간마다 유압유를 교체해야 합니다.

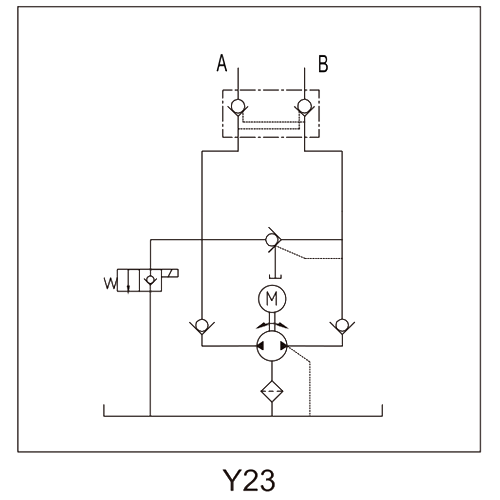

개략도

명세서

모델	볼트	힘	속도	변위체	압력	탱크	솔레노이드 Vavle 볼트
PNC-0.2/S-A220-4P-0.5T/0.26-10-2/W-Y23	220VAC	0.2KW	1400RPM	0.26CC/REV	10MPA	2L	NULL
PNC-0.35/S-A220-2P-0.5T/0.75-12-2/W-Y23	220VAC	0.35KW	2800RPM	0.75CC/REV	12MPA
PNC-0.35-A380-2P-0.5T/1.0-14-2/W-Y23	380VAC	0.35KW	2800RPM	1.0CC/REV	14MPA

참고: 유량이 다른 펌프, 압력, 모터 출력과 같은 시스템 매개변수가 필요한 경우 영업 담당자에게 문의하세요.

[#입력#]

뉴스

방향 제어 밸브 가이드: 유압 시스템의 유형, 선택 및 용도

업계 뉴스 2026-09-07

방향 제어 밸브는 모든 유압 회로의 스티어링 휠입니다. 가압된 오일이 어디로 가는지, 어느 실린더가 확장되는지, 어느 모터가 회전하는지, 그리고 얼마나 빨리 일어나는지 결정합니다. 유압 동력 장치가 흐름을 공급하지만 밸브 크기가 작거나 잘못 적용되거나 오염된 경우 전체 기계의 정밀도와 가동 시간이 손실됩니다. 이 가이드에서는 장비에 적합한 방향 제어 밸브를 선택하는 방법, 실제로 중요한 사양 및 가장 일반적인 실수를 피하는 방법에 대해 설명합니다. 더 광범위한...
더 보기
유압 시스템 설계: 신뢰할 수 있는 기계를 위한 완벽한 엔지니어링 가이드

업계 뉴스 2026-08-31

유압 시스템 설계는 원동기 에너지를 가압된 유체를 통해 정밀하게 제어되는 기계적 운동으로 변환하는 체계적인 프로세스입니다. 직접적인 결론은 다음과 같습니다. 신뢰할 수 있는 유압 시스템은 작동 압력 설정, 유량 크기 조정, 회로 아키텍처 선택, 검증된 등급의 구성 요소 선택 등 순서대로 내려진 4가지 결정을 바탕으로 구축됩니다. 엔지니어가 해당 순서를 건너뛰고 바로 구성 요소 선택으로 넘어갈 때 일반적인 결과는 과열, 느린 액추에이터 동작, 펌프 캐비테이션 및 비용이 많...
더 보기
밸브 액츄에이터 크기 조정: 안정적인 작동을 위한 완벽한 단계별 엔지니어링 가이드

업계 뉴스 2026-08-24

밸브 액츄에이터 크기 조정이 실제로 의미하는 것 "밸브 액츄에이터의 크기는 얼마나 커야 하나요?"에 대한 정답입니다. 간단합니다. 액추에이터는 보장할 수 있는 가장 낮은 공급 조건에서 최악의 스트로크 지점에서 밸브가 요구하는 것보다 더 많은 토크를 전달해야 합니다. 모든 좋은 크기 조정 방법은 하나의 조건을 증명하기 위한 구조화된 방법일 뿐입니다. 표준 산업 출발점은 다음과 같습니다. 최소 토크 안전 마진 25% 밸브 제조업체가 게시한 최대 브레이크 토크보...
더 보기
압력을 받는 유압 퀵 커플러: 원인, 위험 및 실제 솔루션

업계 뉴스 2026-08-17

압력을 받는 퀵 커플러의 결론 움직이기를 거부하는 유압식 퀵 커플러는 커플러 자체의 기계적 결함인 경우가 거의 없습니다. 대부분의 경우 라인에 갇힌 잔류 압력으로 인해 내부 포핏이 시트에 밀착되어 슬리브가 볼이나 콜릿을 해제할 만큼 충분히 후퇴할 수 없습니다. "퀵 커플러가 압력을 받아 연결되지 않을 경우 어떻게 해야 합니까?"라는 질문에 대한 직접적인 대답은 간단합니다. 강제로 연결하지 마십시오. 힘은 오일을 압축하지 않으며 표준 커플러는 가압된 유체 기둥을 극복하도록 설계...
더 보기

업계 지식

질문 1: 작동 원리는 무엇입니까? 오일 침지형 양방향 펌프 동력 장치 ?
답변:
오일 침지형 설계는 펌프 본체를 유압유에 완전히 담그어 자체 윤활 및 냉각 기능을 구현하고 외부 오염 위험을 줄이며 서비스 수명을 연장합니다.
양방향 펌프 메커니즘은 내부 밸브 그룹을 통해 오일 흐름 방향을 전환하여 정방향 및 역방향 흐름을 허용하므로 왕복 운동이 필요한 시스템에 적합하고 에너지 변환 효율을 향상시킵니다.
동력 장치는 모터, 펌프 및 제어 요소를 통합하여 컴팩트한 구조를 형성하여 고압에서도 안정적인 전력 출력을 보장합니다. Ningbo Panic Hydraulic Technology Co., Ltd.의 기술팀은 비정상적인 작동 문제를 신속하게 해결하기 위해 글로벌 서비스 네트워크를 통해 원격 진단 지원을 제공합니다.

질문 2: 유압 시스템에서 이 장치의 핵심 역할은 무엇입니까?
답변:
효율적인 에너지 변환을 제공하고, 기계 에너지를 유압 에너지로 변환하며, 산업 생산 라인이나 엔지니어링 장비와 같은 중장비의 정밀 제어를 지원합니다.
양방향 흐름 특성은 리프팅 및 하강 시스템 또는 회전 메커니즘과 같은 복잡한 작업 조건에 적응하고, 시스템 구성 요소 수를 줄이고, 공간 레이아웃을 최적화합니다.
오일 침지 구조로 소음과 진동이 줄어듭니다. Ningbo Panic Hydraulic Technology Co., Ltd.의 서비스 팀은 글로벌 대응력을 바탕으로 사용자가 시스템 통합 솔루션을 맞춤화하여 장치가 전체 유압 시스템과 원활하게 일치하도록 지원합니다.

질문 3: 오일 침지형 설계는 어떤 성능 이점을 제공합니까?
답변:
향상된 신뢰성. 오일 침지 환경은 먼지와 습기를 격리하고 마모 및 고장률을 줄이며 열악한 산업 환경에 적합합니다.
열 관리 효율성이 향상되었습니다. 유압 오일은 펌프 본체를 직접 냉각시켜 과열 문제를 방지하고 장기간 연속 작동을 유지합니다.
유지 관리 요구 사항이 감소되었습니다. 자체 윤활 메커니즘으로 교체 주기가 연장됩니다. Ningbo Panic Hydraulic Technology Co., Ltd.의 글로벌 서비스 네트워크는 정기적인 검사와 전문 상담을 제공하여 사용자가 잠재적인 문제를 예방할 수 있도록 돕습니다.

질문 4: 양방향 펌프 동력 장치의 유지 관리 요구 사항에 대한 예방 조치는 무엇입니까?
답변:
불순물이 축적되어 펌프 본체가 정체되는 것을 방지하기 위해 오일의 청결도를 정기적으로 점검하십시오. 전용 여과 시스템을 사용하는 것이 좋습니다.
압력, 온도 등의 작동 매개변수를 모니터링하여 시간의 비정상적인 변동을 감지합니다. Ningbo Panic Hydraulic Technology Co., Ltd.의 서비스 팀은 원격 도구를 통해 실시간 데이터 분석 지원을 제공합니다.
장기간 보관하는 동안 부식을 방지하기 위해 오일을 배출해야 합니다. Ningbo Panic Hydraulic Technology Co., Ltd.의 글로벌 대응 역량을 통해 사용자는 어느 위치에서나 긴급 유지보수 서비스를 받을 수 있습니다.

질문 5: Ningbo Panic Hydraulic Technology Co., Ltd.는 유침식 양방향 펌프 동력 장치의 글로벌 적용을 어떻게 지원합니까?
답변:
글로벌 서비스 네트워크를 갖춘 Ningbo Panic Hydraulic Technology Co., Ltd.의 서비스 팀은 사용자가 있는 곳에서 신속하게 대응하고 현장 문제 해결 및 기술 지침을 제공할 수 있습니다.
전문 지식을 바탕으로 사용자가 장치 선택 및 설치를 최적화하여 시스템 호환성을 보장하고 성능을 극대화할 수 있도록 지원합니다.
지속적인 교육 및 기술 업데이트를 통해 Ningbo Panic Hydraulic Technology Co., Ltd.는 사용자가 에너지 효율성 개선 또는 환경 적응성 개선과 같은 새로운 과제를 해결할 수 있도록 지원합니다.
