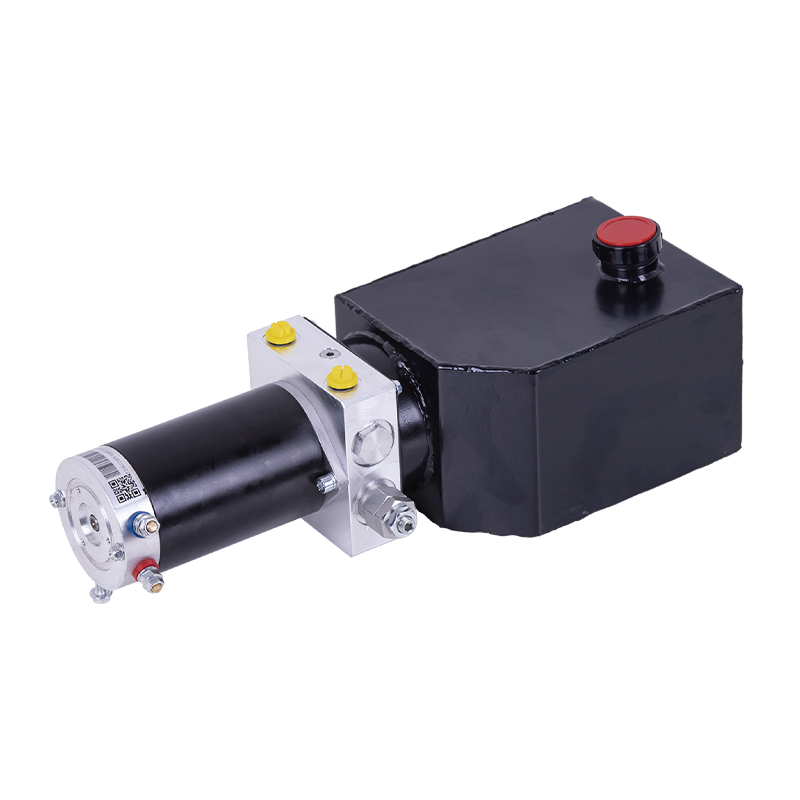

이 DC 양방향 펌프 동력 장치는 양방향 기어 펌프, 영구 자석 DC 모터, 센터 블록, 카트리지 밸브 어셈블리 및 오일 탱크와 같은 여러 구성 요소의 통합 설계를 채택합니다. 가장 큰 특징은 모터의 정역회전을 통해 유압 시스템의 역회전 기능이 이루어지므로 솔레노이드 밸브가 필요 없다는 점입니다. 이로 인해 전원 장치가 소형화되고 배치 공간이 작은 다양한 유형의 장비에 적합합니다. 동시에, 동력 장치는 컴팩트한 구조와 안정적인 성능을 가지며 보행 차량, 리프팅 플랫폼 및 기타 장비에 널리 사용됩니다. 모터 전압은 12-48V에서 선택 사항입니다.requirements.
주요 기능은 다음과 같습니다:
- 양방향 기어 펌프: DC 양방향 펌프 동력 장치는 양방향 기어 펌프를 사용하여 안정적이고 효율적인 유압 출력을 제공합니다. 양방향 설계를 통해 시스템은 유압 흐름의 양방향 제어를 달성하고 다양한 작업 조건에서 장비의 리프팅 또는 보행 작업에 적응하며 시스템의 원활한 작동을 보장합니다.
- 영구자석 DC 모터: 고효율 영구 자석 DC 모터를 장착하여 에너지 소비가 적고 수명이 길다. 모터의 정역 기능은 유압 시스템의 역전을 실현하고 솔레노이드 밸브에 대한 의존도를 줄여 시스템 구조를 더욱 단순화하고 신뢰성을 향상시킵니다.
- 단순화된 후진 제어: 유압 시스템의 역전은 모터의 정방향 및 역방향 회전을 통해 이루어지며 기존 솔레노이드 밸브의 설계가 필요하지 않습니다. 시스템의 복잡성을 줄이고 공간을 효과적으로 절약하며 공간이 작거나 구조가 콤팩트해야 하는 특별한 요구 사항이 있는 장비에 적합합니다.
- 컴팩트한 구조: 이 DC 양방향 펌프 전원 장치의 전체 설계는 매우 콤팩트하며 이동 차량, 리프팅 플랫폼 및 기타 장비에 사용하기에 적합합니다. 간소화된 구성요소 구성으로 제한된 공간에서도 충분한 전력 지원이 가능하며 장비의 작업 효율을 극대화할 수 있습니다.
- 안정성과 신뢰성: DC 양방향 펌프 전원 장치의 전체 구조는 안정적이고 성능이 안정적이며 고장이 발생하지 않습니다. 이 설계를 통해 장비는 장기간 및 고주파수 사용 중에 안정적인 작동을 유지할 수 있으며 이는 수요가 많은 산업 또는 모바일 장비 애플리케이션에 매우 적합합니다.
- 전압 선택: 시스템은 12V에서 48V까지 다양한 전압 구성을 제공하며 사용자는 실제 필요에 따라 적절한 전압 버전을 선택할 수 있습니다. 소형 장치이든 대형 장치이든 시스템의 효율적인 작동을 보장하는 데 적합한 전압을 찾을 수 있습니다.
- 폭넓은 적용: DC 양방향 펌프 동력 장치는 고효율 및 소형화로 인해 이동식 차량, 리프팅 플랫폼, 물류 장비 등 다양한 유압 구동 시스템에 널리 사용됩니다. 빠른 전환과 작은 공간 요구 사항이 필요한 애플리케이션 시나리오에서 특히 잘 작동합니다.
특별 참고 사항
전원 장치는 S3 작동 시스템이므로 지속적으로 작동할 수 없습니다.
10초 안에 시작해서 90초 안에 멈춥니다.
설치하기 전에 오일 실린더, 오일 파이프 및 조인트와 같은 유압 구성품에 불순물이 없는지 확인하십시오.
작동유의 점도는 15~68st 이어야 합니다. 여름에는 No.46 내마모 작동유를 권장하며, 겨울에는 No.32 저온 작동유를 권장합니다.
처음으로 운영 체제를 시작한 후 오일 탱크의 오일이 충분한 지 확인하십시오. 일반적으로 오일 탱크의 2/3입니다.
시스템을 처음 100시간 사용한 후에는 유압 오일을 교체해야 하며, 이후에는 3000시간마다 유압 오일을 교체해야 합니다.

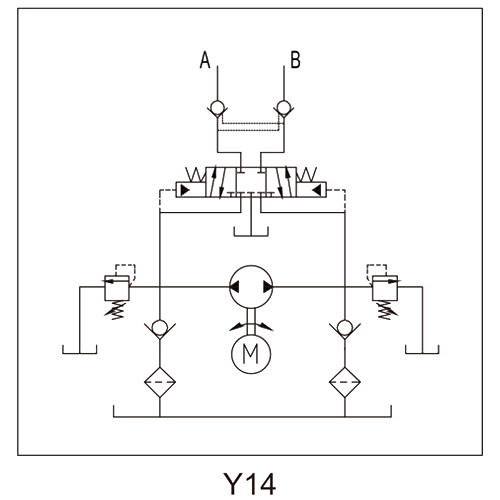

개략도
명세서
| 모델 | 볼트 | 힘 | 속도 | 변위체 | 압력 | 탱크 | 솔레노이드 Vavle 볼트 |
| PNC-0.5-D12-0.5T/0.65-14-1/L-Y14 | 12VDC | 0.5KW | 2800RPM | 0.65CC/REV | 14MPA | 1L | 12VDC |
| PNC-0.8-D24-0.5T/1.0-14-3/W-Y14 | 24VDC | 0.8KW | 3100RPM | 1.0CC/REV | 3L | 24VDC | |
| PNC-1.1-D24-0.5T/1.0-14-3/W-Y14 | 48VDC | 48VDC |
참고: 유량이 다른 펌프, 압력, 모터 출력과 같은 시스템 매개변수가 필요한 경우 영업 담당자에게 문의하세요.
