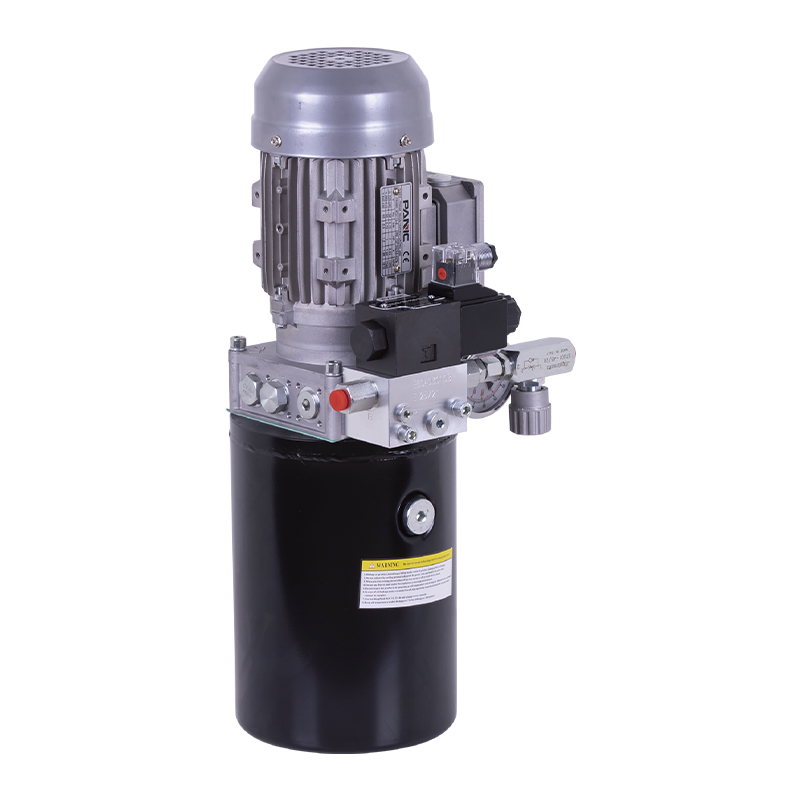

파이프 절단 파워 유닛

이 유압 동력 장치는 파이프 절단기의 회전 공급을 위해 특별히 설계되었습니다. 고압 기어 펌프, AC 모터 중앙 밸브 블록, 카트리지 밸브 및 오일 탱크로 통합되어 있습니다. 이탈리아에서 수입한 스로틀 밸브는 고온의 핫 프레싱 오일 상태에서 공구의 느리고 안정적인 공급과 신속한 철수를 실현할 수 있습니다.

사용 과정에서 360도 회전이 필요하기 때문에 두꺼운 플랜지 오일 탱크가 설계되었습니다. 모터 0.55kW, 전압 220 - 380V 옵션.

견적 요청

이전 글 저장고 플러시 도어의 전원 장치

다음 글 용접기 동력 장치

파라미터
문의하기

주요 기능은 다음과 같습니다:
- 스로틀 밸브: 이탈리아에서 수입한 고품질 스로틀 밸브는 오일 흐름을 정확하게 제어할 수 있어 고온 핫프레스 오일 조건에서 절삭 공정 중에 공구의 부드럽고 안정적이며 정확한 공급을 보장합니다. 느린 이송과 빠른 후퇴의 특성은 파이프 절단 공정에서 더 높은 가공 정확도와 효율성을 가능하게 합니다.
- 360° 회전 디자인: 절단기가 모든 방향으로 회전해야 한다는 점을 고려하여 유압 장치는 두꺼운 플랜지 오일 탱크로 특별히 설계되어 구조의 안정성과 내압성을 높여 회전 과정 중 균형과 안정적인 유체 공급을 보장합니다.
- 모터 전력 및 전압 선택: 모터 출력은 0.55kW로 충분한 전력을 공급할 수 있습니다. 동시에 낮은 전력과 강력한 안정성으로 인해 에너지 소비를 줄이는 데에도 도움이 됩니다. 전압 범위는 다양한 전원 구성에 맞게 220V~380V 선택을 지원합니다.
- 고온 적응성: 파이프 절단 동력 장치의 설계는 고온 고온 오일의 작업 환경을 고려하여 이러한 조건에서 시스템이 오랫동안 작동할 수 있도록 보장하고 과열 및 압력 변동을 방지하며 원활한 절단 공정을 보장합니다.

이 파이프 절단 동력 장치는 파이프 절단 기계, 특히 정확한 이송과 빠른 후퇴가 필요한 시나리오에 매우 적합합니다. 고품질 수입 부품과 최적화된 설계를 통해 안정적이고 효율적인 절단 공정을 보장하고 고온 작업 환경의 과제에 대처할 수 있습니다. 시스템 설계는 작동 정확도에 중점을 둘 뿐만 아니라 다양한 작업 조건에 적응할 수 있도록 내구성과 에너지 효율성을 향상시킵니다.

특별 참고 사항

전원 장치는 S3 작동 시스템이므로 지속적으로 작동할 수 없습니다. 10초 안에 시작해서 90초 안에 멈춥니다.

설치하기 전에 오일 실린더, 오일 파이프 및 조인트와 같은 유압 구성품에 불순물이 없는지 확인하십시오.

작동유의 점도는 15~68st 이어야 합니다. 여름에는 No.46 내마모 작동유를 권장하며, 겨울에는 No.32 저온 작동유를 권장합니다.

처음으로 운영 체제를 시작한 후 오일 탱크의 오일이 충분한 지 확인하십시오. 일반적으로 오일 탱크의 2/3입니다.

시스템을 처음 100시간 사용한 후에는 유압유를 교체해야 하며, 그 이후에는 3000시간마다 유압유를 교체해야 합니다.

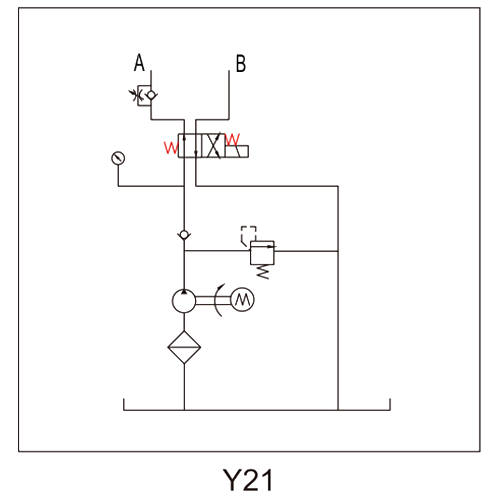

개략도

명세서

모델	볼트	힘	속도	변위체	압력	탱크	솔레노이드 Vavle 볼트
PNC-0.55-A380-4P-1/3.2-4-5/L-Y21	380VAC	0.55KW	1400RPM	3.2CC/REV	4MPA	5L	24VDC/220VAC

참고: 유량이 다른 펌프, 압력, 모터 출력과 같은 시스템 매개변수가 필요한 경우 영업 담당자에게 문의하세요.
