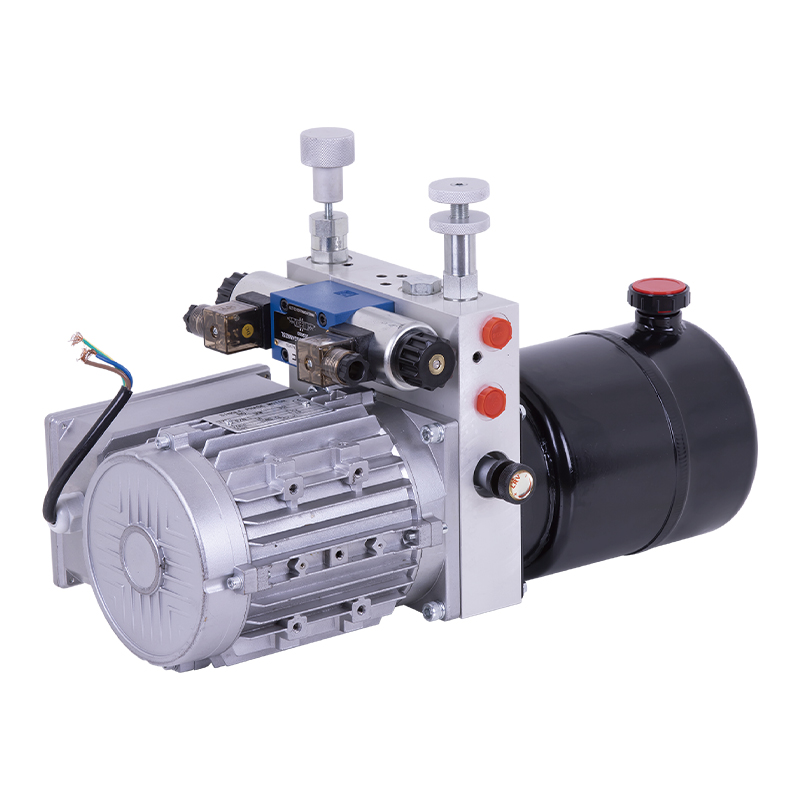

용접기 동력 장치

이 유압 동력 장치는 핫멜트 맞대기 용접 기계용으로 특별히 설계되었으며 고압 기어 펌프, AC 모터 중앙 밸브 블록, 카트리지 밸브 및 오일 탱크로 통합되어 있습니다. 플러그인 유압 잠금 장치 및 어큐뮬레이터와 결합된 고유한 자동 압력 유지 장치는 시스템이 작동 중에 안정적인 압력을 유지하고 맞대기 융합 용접 기계의 정확한 요구 사항을 충족할 수 있도록 보장합니다.

크기가 작기 때문에 모터가 간헐적으로 시동되므로 에너지가 더 절약됩니다. 0.75~3kW 옵션 모터, 220~380V 옵션 전압, 철 및 플라스틱 오일 탱크 중에서 선택할 수 있습니다.

견적 요청

이전 글 파이프 절단 파워 유닛

다음 글 공작기계 절단 실린더 유압 동력 장치

파라미터
문의하기

주요 기능은 다음과 같습니다:

- 자동 압력 유지 장치: 어큐뮬레이터와 결합된 플러그인 유압 잠금 장치의 설계로 효율적인 자동 압력 유지가 가능합니다. 탁월한 압력 유지 효과로 용접 공정 중에 시스템이 항상 안정적인 압력을 유지하여 압력 변동이 용접 품질에 미치는 영향을 방지하고 작업 효율성과 정확성을 향상시킵니다.
- 에너지 절약형 디자인: 모터는 크기가 작기 때문에 간헐적 시동 모드를 채택하여 에너지 소비를 줄입니다. 간헐적 시동은 모터의 수명을 효과적으로 연장할 뿐만 아니라 시스템의 전체 에너지 소비를 줄여 에너지 보존 및 환경 보호 요구 사항을 충족합니다.
- 모터 전원 선택: 이 시스템은 다양한 용접 부하 및 요구 사항에 적응할 수 있는 0.75kW~3kW의 옵션 모터 출력을 제공합니다. 동시에 전압 범위는 220V~380V를 지원하여 다양한 전원 구성 요구 사항을 충족합니다.
- 연료 탱크 재료 선택: 필요에 따라 철 또는 플라스틱 연료 탱크를 선택할 수 있습니다. 철제 탱크는 내구성과 내압성이 우수하여 고강도 작업 환경에 적합한 반면, 플라스틱 탱크는 더 가볍고 무게에 민감한 상황에 적합합니다.

이 용접기 동력 장치는 핫멜트 맞대기 용접기, 특히 효율적인 압력 유지, 에너지 절약 및 정밀한 제어가 필요한 용접 작업에 적합합니다. 최적화된 설계를 통해 시스템의 안정성과 용접 품질을 향상시킬 뿐만 아니라 에너지 소비를 줄이고 장비의 전반적인 성능과 신뢰성을 향상시킵니다.

특별 참고사항

동력 장치는 S3 작동 시스템으로 연속 작동이 불가능합니다. · 10초에 시작하여 90초에 정지합니다.

설치하기 전에 오일 실린더, 오일 파이프 및 조인트와 같은 유압 구성품에 불순물이 없는지 확인하십시오.

작동유의 점도는 15~68st 이어야 합니다. 여름에는 No.46 내마모 작동유를 권장하며, 겨울에는 No.32 저온 작동유를 권장합니다.

처음으로 운영 체제를 시작한 후 오일 탱크의 오일이 충분한 지 확인하십시오. 일반적으로 오일 탱크의 2/3입니다.

시스템을 처음 100시간 사용한 후에는 유압유를 교체해야 하며, 그 이후에는 3000시간마다 유압유를 교체해야 합니다.

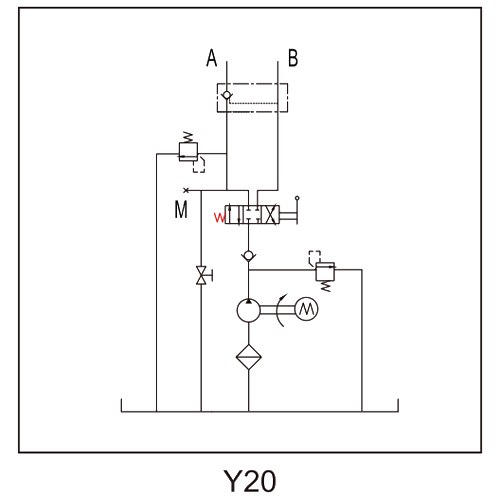

개략도

명세서

모델	볼트	힘	속도	변위체	압력	탱크	솔레노이드 Vavle 볼트
PNC-0.75/S-A220-4P-1/1.6-10-3/W-Y20	220VAC	0.75KW	1400RPM	1.6CC/REV	10MPA	3리터	24VDC
PNC-1.5-A380-4P-1/4.8-10-5/W-Y20	380VAC	1.5KW	1400RPM	4.8CC/REV		5L	220VAC
PNC-2.2-A380-4P-1/5.8-10-5/W-Y20	380VAC	2.2KW	2600RPM	5.8CC/REV		5L	220VAC

참고: 유량이 다른 펌프, 압력 및 모터 전력과 같은 시스템 매개변수가 필요한 경우 영업 담당자에게 문의하세요.

[#입력#]

뉴스

방향 제어 밸브 가이드: 유압 시스템의 유형, 선택 및 용도

업계 뉴스 2026-09-07

방향 제어 밸브는 모든 유압 회로의 스티어링 휠입니다. 가압된 오일이 어디로 가는지, 어느 실린더가 확장되는지, 어느 모터가 회전하는지, 그리고 얼마나 빨리 일어나는지 결정합니다. 유압 동력 장치가 흐름을 공급하지만 밸브 크기가 작거나 잘못 적용되거나 오염된 경우 전체 기계의 정밀도와 가동 시간이 손실됩니다. 이 가이드에서는 장비에 적합한 방향 제어 밸브를 선택하는 방법, 실제로 중요한 사양 및 가장 일반적인 실수를 피하는 방법에 대해 설명합니다. 더 광범위한...
더 보기
유압 시스템 설계: 신뢰할 수 있는 기계를 위한 완벽한 엔지니어링 가이드

업계 뉴스 2026-08-31

유압 시스템 설계는 원동기 에너지를 가압된 유체를 통해 정밀하게 제어되는 기계적 운동으로 변환하는 체계적인 프로세스입니다. 직접적인 결론은 다음과 같습니다. 신뢰할 수 있는 유압 시스템은 작동 압력 설정, 유량 크기 조정, 회로 아키텍처 선택, 검증된 등급의 구성 요소 선택 등 순서대로 내려진 4가지 결정을 바탕으로 구축됩니다. 엔지니어가 해당 순서를 건너뛰고 바로 구성 요소 선택으로 넘어갈 때 일반적인 결과는 과열, 느린 액추에이터 동작, 펌프 캐비테이션 및 비용이 많...
더 보기
밸브 액츄에이터 크기 조정: 안정적인 작동을 위한 완벽한 단계별 엔지니어링 가이드

업계 뉴스 2026-08-24

밸브 액츄에이터 크기 조정이 실제로 의미하는 것 "밸브 액츄에이터의 크기는 얼마나 커야 하나요?"에 대한 정답입니다. 간단합니다. 액추에이터는 보장할 수 있는 가장 낮은 공급 조건에서 최악의 스트로크 지점에서 밸브가 요구하는 것보다 더 많은 토크를 전달해야 합니다. 모든 좋은 크기 조정 방법은 하나의 조건을 증명하기 위한 구조화된 방법일 뿐입니다. 표준 산업 출발점은 다음과 같습니다. 최소 토크 안전 마진 25% 밸브 제조업체가 게시한 최대 브레이크 토크보...
더 보기
압력을 받는 유압 퀵 커플러: 원인, 위험 및 실제 솔루션

업계 뉴스 2026-08-17

압력을 받는 퀵 커플러의 결론 움직이기를 거부하는 유압식 퀵 커플러는 커플러 자체의 기계적 결함인 경우가 거의 없습니다. 대부분의 경우 라인에 갇힌 잔류 압력으로 인해 내부 포핏이 시트에 밀착되어 슬리브가 볼이나 콜릿을 해제할 만큼 충분히 후퇴할 수 없습니다. "퀵 커플러가 압력을 받아 연결되지 않을 경우 어떻게 해야 합니까?"라는 질문에 대한 직접적인 대답은 간단합니다. 강제로 연결하지 마십시오. 힘은 오일을 압축하지 않으며 표준 커플러는 가압된 유체 기둥을 극복하도록 설계...
더 보기

업계 지식

용접 장비 분야에서 유압 동력 장치는 용접 작업의 안정성과 효율성을 보장하는 핵심 역할을 합니다. 이 회사는 2016년 설립 이후 유압 밸브 블록, 카트리지 밸브, 마이크로 유압 유닛의 연구 개발 및 제조에 주력해 왔으며 용접기 동력 장치 설계에 자사의 기술을 통합하여 전반적인 성능을 향상시켰습니다.

Q1: 용접기 파워유닛의 주요 기능은 무엇입니까?

에이:
A의 핵심 기능 용접기 전원 장치 정확한 위치 제어 및 힘 조정을 달성하기 위해 용접 로봇 또는 고정 장치를 구동하는 데 안정적인 유압 동력을 제공하는 것입니다.

용접 공정 중 에너지 변환을 담당하며 전기 에너지를 유압 에너지로 변환하여 용접 헤드가 작업 사이클 동안 일정한 압력을 유지하고 스패터 또는 변형과 같은 용접 결함을 방지하도록 합니다.

또한, 시스템 응답 속도를 최적화하고 잦은 시작-정지 용접 작업의 지연을 줄이고 생산 효율성을 향상시킵니다. Ningbo Panic Hydraulic Technology Co., Ltd.는 마이크로 유압 장치 기술을 통해 이 기능을 강화하여 장치가 컴팩트한 공간에서 효율적인 전력 출력을 제공할 수 있도록 했습니다.

Q2: 용접기 동력 장치의 주요 구성 요소는 무엇입니까?

에이:
유압 펌프는 필요한 작동 압력을 생성하기 위해 유압 오일을 흡입하고 펌핑하는 핵심입니다. Ningbo Panic에서 제조한 카트리지 밸브는 이 링크에서 정확한 유체 제어 및 방향 전환을 보장합니다.
유압 밸브 블록은 시스템의 "두뇌"로서 흐름과 압력을 조절하여 과부하를 방지합니다. 당사는 이 부품을 전문으로 제작하여 밸브 블록이 소형이고 누출율이 낮다는 것을 보장합니다.
다른 요소로는 에너지를 저장하고 충격을 완충하는 축전지, 초기 동력원을 제공하는 모터 구동 장치, 안정적인 오일 온도를 유지하는 냉각 시스템이 있습니다. Ningbo Panic은 이러한 요소를 유압 동력 장치에 통합하여 용접 기계의 소형화 추세에 적응하기 위한 소형화 설계를 강조합니다.

Q3: 마이크로 유압 장치가 용접 기계 응용 분야에서 독특한 이점을 갖는 이유는 무엇입니까?
에이:
마이크로 유압 장치는 크기가 작고 무게가 가벼워 자동 용접 시스템에 쉽게 통합되어 공간 점유를 줄이고 장비 유연성을 향상시킵니다. Ningbo Panic은 창립 이래 이 분야에 깊이 관여해 왔으며 놀라운 연구 개발 결과를 달성했습니다.
이는 높은 전력 밀도를 제공하고 동일한 크기에서 더 많은 전력을 출력하므로 자동차 생산 라인과 같은 고속 용접 시나리오에 적합하여 용접 일관성을 보장합니다.
또한, 마이크로 유닛은 에너지 소비와 유지관리 비용을 줄이고, 씰과 재질을 최적화하여 오일 누출 위험을 줄입니다. 이 회사는 첨단 제조 공정을 사용하여 장치 내구성을 향상하고 용접기의 수명을 연장합니다.

Q4: Ningbo Panic Hydraulic Technology Co., Ltd.는 용접기 동력 장치의 기술 발전을 어떻게 촉진합니까?
에이:
Ningbo Panic은 수년간의 유압 시스템 제조 경험을 바탕으로 특정 용접 재료에 맞는 압력 및 흐름과 같은 용접 기계 요구 사항에 맞게 동력 장치 매개변수를 최적화하는 맞춤형 솔루션을 개발합니다.
이 회사는 카트리지 밸브 및 유압 밸브 블록 설계에서 높은 정밀도를 강조하고 에너지 손실을 줄이며 용접 기계의 전반적인 응답 정확도를 향상시킵니다. R&D 팀은 극한의 작업 조건에서도 용접 기계의 안정적인 작동을 지원하기 위해 마이크로 유닛을 지속적으로 혁신하고 있습니다.
엄격한 품질 관리를 통해 Ningbo Panic은 장치가 업계 표준을 충족하도록 보장하여 고객이 생산 주기를 단축하고 고장률을 줄일 수 있도록 돕습니다.

Q5: 적합한 용접기 동력 장치를 선택할 때 어떤 요소를 고려해야 합니까?
에이:
작업 압력과 유량 범위는 용접 공정 요구 사항을 충족해야 하는 주요 지표입니다. Ningbo Panic의 제품 라인은 광범위한 사양을 포괄하므로 고객이 용접기 유형에 따라 맞춤화하는 것이 편리합니다.
온도 내성 및 방진 설계와 같은 환경 적응성은 장치의 수명에 직접적인 영향을 미칩니다. 회사는 신뢰성을 높이기 위해 씰링 기술을 사용합니다.
에너지 절약 특성은 무시할 수 없으며 효율적인 펌프와 지능형 제어로 에너지 소비를 줄일 수 있습니다. Ningbo Panic은 유압 시스템 통합 경험을 결합하여 최적화 솔루션을 제공합니다.

용접 동력 장치는 용접 자동화의 초석이며 그 효율성과 신뢰성은 전문 제조에 달려 있습니다. Ningbo Panic Hydraulic Technology Co., Ltd.는 마이크로 유압 장치의 R&D 이점을 활용하여 업계에 고성능 부품을 제공하고 소형화 및 지능화를 향한 용접 기계 기술 개발을 촉진합니다. 회사의 지속적인 혁신 정신은 동력 장치가 혹독한 응용 분야에서도 선도적인 위치를 유지할 수 있도록 보장합니다.
