유압 동력 장치의 크기를 결정하는 방법은 무엇입니까?

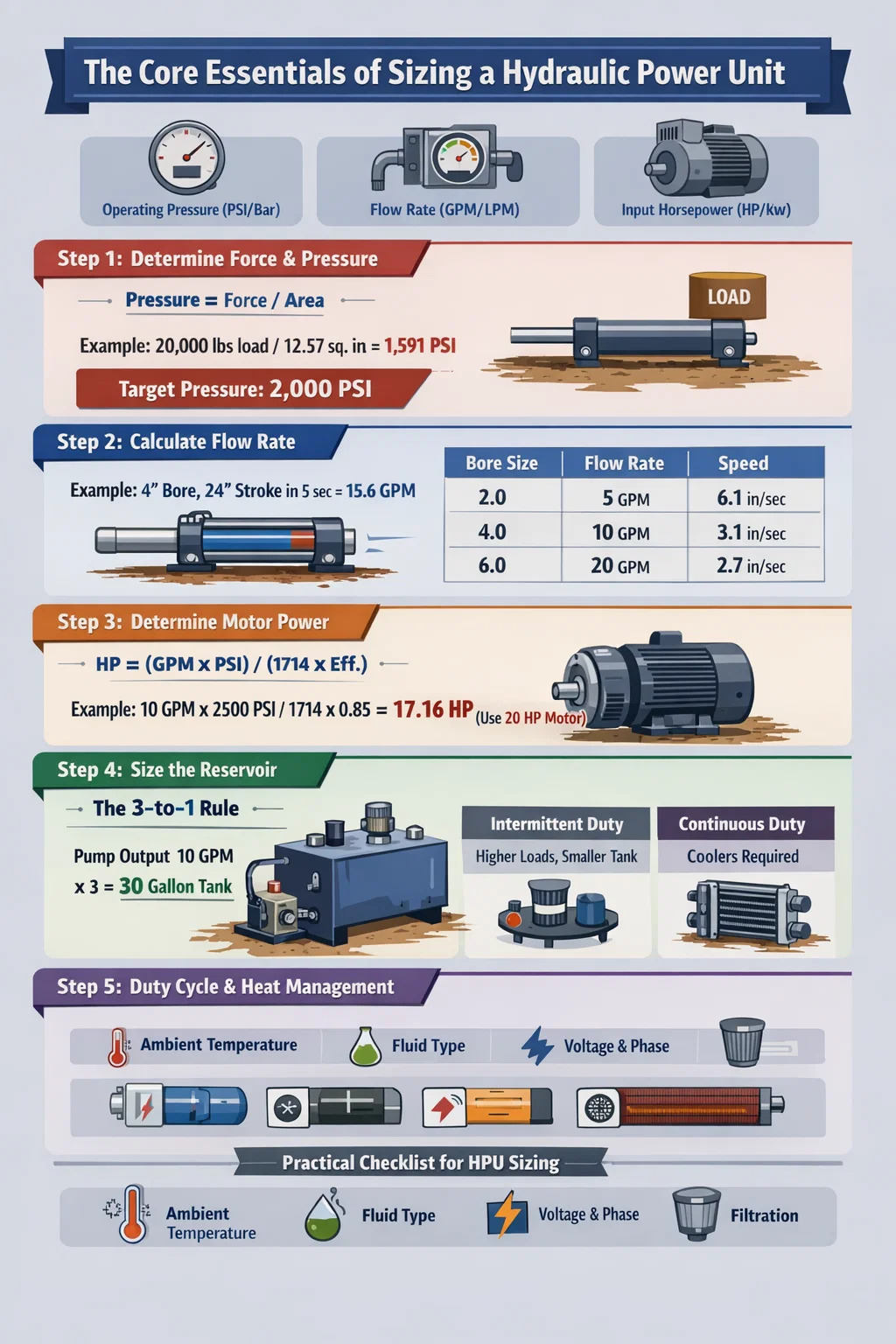

유압 동력 장치 크기 조정의 핵심 필수 요소

크기를 적절하게 조정하려면 유압 동력 장치 (HPU) 먼저 애플리케이션의 기계적 출력 요구 사항을 정의해야 합니다. 이 프로세스는 일반 모터를 선택하는 것이 아닙니다. 이는 필요한 힘, 작동 속도, 결과적인 흐름 및 압력 요구 사항을 결정하는 정확한 순서입니다. 근본적인 대답은 세 가지 기본 계산에 있습니다. 작동 압력(PSI/Bar) , 유량(GPM/LPM) , 그리고 입력마력(HP/kW) .

일치하지 않는 유압 동력 장치 극단적인 에너지 낭비와 열 발생(크기가 너무 큰 경우) 또는 기계적 작업을 완료하지 못하는 경우(크기가 작은 경우)로 이어집니다. 목표는 유압펌프의 성능, 저장소의 용량, 전기모터나 엔진의 힘의 균형을 맞추는 것입니다.

1단계: 힘과 압력 요구 사항 결정

에 의해 생성된 압력 유압 동력 장치 부하 저항의 직접적인 결과입니다. 당신은 압력을 임의로 선택하지 않습니다. 액추에이터(실린더 또는 모터)의 표면적을 기준으로 계산합니다.

실린더 힘 공식

필요한 압력을 계산하려면 다음 공식을 사용하십시오. 압력 = 힘 / 면적 . 예를 들어, 밀기 위해 유압 실린더가 필요한 경우 20,000파운드 하중 그리고 당신은 실린더를 사용하고 있습니다. 4인치 보어 (면적 = 12.57 평방 인치), 필요한 압력은 대략 다음과 같습니다. 1,591PSI . 일반적으로 10-20% 안전마진 마찰과 라인 손실을 설명하기 위해 유압 동력 장치 적어도 할 수 있어야 한다 2,000PSI .

• 시스템이 직면하게 될 최대 부하를 식별합니다.
• 유압 실린더의 보어 크기를 결정합니다.
• 움직이는 힘보다 더 높은 "이탈" 힘을 고려합니다.

2단계: 원하는 속도에 대한 유량 계산

분당 갤런(GPM) 또는 분당 리터(LPM)로 측정되는 유량은 기계가 얼마나 빨리 움직이는지를 나타냅니다. 는 유압 동력 장치 일정 시간 동안 오일을 연장하려면 특정 양의 오일을 실린더로 이동해야 합니다.

예: 만약 같다면 4인치 보어 cylinder 가지고있다 24인치 스트로크 그리고 다음으로 연장되어야 합니다. 5초 , 먼저 부피를 계산해야 합니다. 용량은 대략 1.3갤런 . 5초 안에 1.3갤런을 이동하려면 유압 동력 장치 대략적으로 할 수 있는 펌프가 필요합니다. 15.6GPM .

3단계: 전기 모터 마력 계산

압력과 유량을 결정한 후에는 필요한 입력 전력을 계산할 수 있습니다. 유압 동력 장치 . 경험상 표준 규칙은 "1500 PSI에서 1 GPM당 1 HP" 규칙이지만 효율성을 위해서는 보다 정확한 계산이 필요합니다.

공식을 사용하십시오: HP = (GPM × PSI) / (1714 × 효율) . 대부분의 유압 펌프의 효율 등급은 다음과 같습니다. 0.85 및 0.90 . 시스템에 필요한 경우 2,500PSI에서 10GPM , 계산은 (10 × 2500) / (1714 × 0.85)가 되며 대략적인 요구 사항은 다음과 같습니다. 17.16마력 . 이 경우 표준을 선택합니다. 20마력 모터 당신을 위해 유압 동력 장치 .

4단계: 유압 저장소(오일 탱크) 크기 조정

저수지는 중요한 구성 요소입니다. 유압 동력 장치 그것은 종종 간과됩니다. 열팽창, 냉각 및 오염물질의 침전을 허용할 만큼 충분히 커야 합니다.

3대1 규칙

표준 산업 응용 분야에서 저장소는 다음을 유지해야 합니다. 펌프 GPM 출력의 3배 . 만약 당신의 유압 동력 장치 활용 10GPM 펌프 , 탱크는 이상적으로 유지되어야합니다 30갤런 액체의. 이렇게 하면 오일이 펌프로 다시 흡입되기 전에 열을 발산하기 위해 "정지 상태"에 충분한 시간을 보낼 수 있습니다.

그러나 공간이 제한되어 있거나 듀티 사이클이 간헐적이라면 1:1 또는 2:1 비율 , 오일 쿨러 온도를 관리하기 위해서다. 과도한 열은 유압 씰과 유체 수명의 주요 원인입니다.

5단계: 듀티 사이클 및 열 관리

귀하의 듀티 사이클 유압 동력 장치 디자인에 큰 영향을 미칩니다. 매시간 10초 동안 실행되는 장치는 공장 현장에서 지속적으로 실행되는 장치와 크기가 다릅니다.

• 간헐적인 의무: 사이클 사이에 시스템이 냉각될 시간이 있기 때문에 더 작은 저장소와 더 높은 모터 부하를 견딜 수 있습니다.
• 지속적인 의무: 열교환기의 정확한 크기 조정이 필요합니다. 당신은 계산해야합니다 열부하 (입력 HP의 약 20-30%) 유압 동력 장치 그 에너지를 초과하지 않고 분산시킬 수 있습니다. 60°C(140°F) .

HPU 크기 조정을 위한 실제 체크리스트

구매 또는 구축을 완료하기 전에 유압 동력 장치 , 다음 환경 및 기계적 요인을 확인하십시오.

1. 주변 온도: 극심한 추위에는 히터가 필요합니다. 극심한 열에는 더 큰 쿨러가 필요합니다.
2. 유체 유형: 점도는 펌프 효율과 모터 시동 토크에 영향을 미칩니다.
3. 전압 및 위상: 전기 모터를 확인하십시오. 유압 동력 장치 시설의 전원 공급 장치와 일치합니다(예: 230V 단상 대 460V 3상).
4. 여과: 가장 민감한 구성 요소(일반적으로 밸브)를 기준으로 필터 크기를 조정합니다.

이러한 계산 단계를 엄격히 따르면 귀하의 유압 동력 장치 불필요한 에너지 비용이나 기계적 고장 없이 전체 수명 동안 안정적이고 효율적인 서비스를 제공합니다.
