전원 장치 란 무엇입니까? 미니 유압 동력 장치 설명

전원 장치 란 무엇입니까? 직접적인 답변

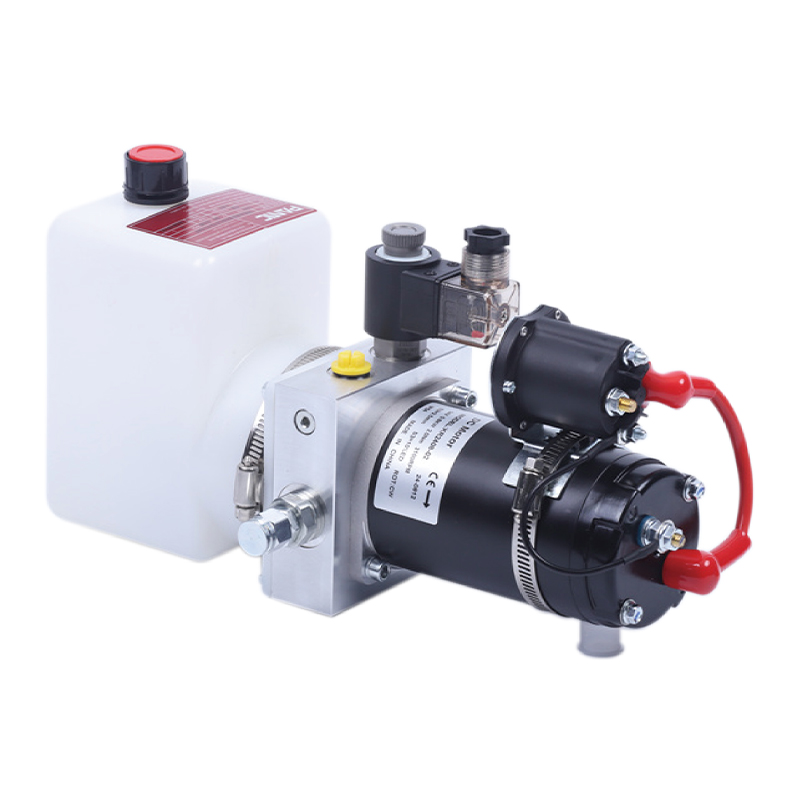

동력 장치는 실린더, 모터 및 기타 액추에이터를 구동하기 위해 가압 유체 동력을 생성, 저장 및 전달하는 독립형 시스템입니다. 대부분의 산업 상황에서 이 용어는 다음을 의미합니다. 유압 동력 장치 (HPU) - 전기 또는 엔진 구동 펌프, 유체 저장소, 밸브, 필터 및 제어 구성 요소를 하나의 통합 어셈블리로 결합한 패키지입니다. 좁은 공간, 모바일 플랫폼 또는 벤치 수준 작업을 위해 장비의 규모를 축소하는 경우 일반적으로 이를 미니 유압 동력 장치 .

펌프, 모터 및 저장소가 기계 프레임 전체에 별도의 구성 요소로 설치되는 표준 유압 시스템과 달리 동력 장치는 모든 것을 사전 테스트된 단일 모듈에 묶습니다. 이는 구매자가 처음부터 전체 회로를 엔지니어링하는 대신 하나의 부품 번호, 하나의 배선도 및 하나의 장착 공간을 받는다는 것을 의미합니다.

간단히 말해서, 동력 장치는 모든 유압 시스템의 "엔진실"이며, 미니 유압 동력 장치는 제어 캐비닛, 이동식 카트 또는 소형 기계 베이스 내부에 들어갈 만큼 작게 제작된 동일한 엔진실입니다.

이 용어는 산업 전반에 걸쳐 느슨하게 사용되는 경우가 있으므로 인접한 개념과 구분하는 데 도움이 됩니다. 유압 동력 장치는 전원 공급 장치(유체 힘이 아닌 전류를 전달함)와 동일하지 않으며 독립형 펌프(독립적으로 작동하는 데 필요한 저장소, 밸브 및 제어 논리가 없음)와도 동일하지 않습니다. 진정한 전원 장치는 즉시 실행 가능한 완전한 하위 시스템입니다. 전원을 연결하고 호스를 연결하면 작동됩니다.

정의는 크기보다는 통합에 중점을 두기 때문에 동일한 핵심 아이디어는 200톤 프레스 스테이션에서 작업 현장의 파이프 벤딩에 사용되는 휴대용 펌프까지 확장됩니다. 해당 범위에서 변경되는 사항은 기본 원칙이 아니라 패키징, 제어 정교함 및 듀티 사이클입니다.

내부의 핵심 구성 요소 미니 유압 동력 장치

크기에 관계없이 모든 전력 장치는 동일한 기본 구성 요소를 공유합니다. 미니 유압 동력 장치의 변화는 규모, 하우징 디자인 및 통합 수준입니다.

1. 모터 및 펌프 조립

소형 전기 모터 — 일반적으로 다음 범위에 속합니다. 0.5HP ~ 5HP 미니 장치의 경우, 표준 산업용 장치의 경우 10HP 이상 - 기어, 베인 또는 피스톤 펌프에 직접 연결됩니다. 기어 펌프는 저렴하고, 오염에 강하고, 서비스가 간편하기 때문에 미니 부문을 지배하고 있습니다. 모터-펌프 커플링은 일반적으로 길이와 유지 관리 지점을 추가하는 벨트나 기어박스를 피하면서 설치 공간을 최소화하기 위해 직접 구동됩니다.

2. 저수지(탱크)

저장소는 유압유를 저장하고 열을 발산하며 공기와 오염물질을 분리합니다. 미니 유닛은 종종 탱크 사이에 탱크를 사용합니다. 1리터와 10리터 , 표준 장치의 40리터에 비해 열 관리 및 유체 선택이 소규모에서 더 중요한 이유입니다. 탱크 내부의 배플은 소량이라도 사용되어 유체 복귀 속도를 늦추고 유체가 펌프로 다시 흡입되기 전에 동반 공기가 빠져나갈 수 있는 기회를 제공합니다.

3. 방향 및 릴리프 밸브

솔레노이드 방향 밸브는 액추에이터로 가는 흐름 경로를 제어하고, 릴리프 밸브는 과압으로부터 시스템을 보호합니다. 미니 동력 장치에서는 공간을 절약하기 위해 펌프 하우징에 직접 매니폴드되는 카트리지 스타일 밸브인 경우가 많습니다. 또한 이러한 매니폴드 접근 방식은 외부 호스 연결 수를 줄여 잠재적인 누출 지점 수를 줄입니다. 이는 작동 중에 진동하거나 움직이는 장비에 의미 있는 이점입니다.

4. 여과

미니 시스템은 간격이 더 좁고 오리피스가 작기 때문에 여과가 더욱 중요해집니다. 10~25미크론 등급의 리턴 라인 필터는 정밀 부품의 조기 마모를 방지하기 위한 표준 관행입니다. 일부 설계에는 특히 먼지가 많은 환경에서 유체 보충이 자주 발생하는 장치의 경우 보조 보호 계층으로 흡입 스트레이너를 추가합니다.

5. 제어 인터페이스

압력 게이지, 압력 스위치 및 점점 더 IoT 기반 상태 모니터링을 위한 온보드 센서가 패키지를 완성하여 운영자가 장치를 열지 않고도 성능을 추적할 수 있습니다. 고급 미니 장치에서는 소형 프로그래밍 가능 컨트롤러가 램프 업, 체류 시간 및 압력 설정점을 자동으로 관리할 수 있으므로 작업자가 각 사이클 동안 게이지를 수동으로 모니터링할 필요가 없습니다.

6. 하우징 및 장착 프레임

공간 효율성은 미니 유닛의 핵심이기 때문에 하우징은 모든 유압 구성 요소와 마찬가지로 설계되었습니다. 알루미늄 또는 코팅된 강철 프레임은 일반적이며 강성과 무게의 균형을 맞추기 위해 선택되며, 대상 산업 전반에서 사용되는 표준 카트, 캐비닛 또는 패널 치수와 일치하도록 장착 구멍이 배치됩니다.

표준 동력 장치와 미니 유압 동력 장치

풀사이즈 전원 장치와 미니 전원 장치 사이의 결정은 강제 요구 사항, 듀티 사이클 및 사용 가능한 설치 공간에 따라 결정됩니다. 아래 표에는 구매자가 가장 자주 평가하는 실질적인 차이점이 요약되어 있습니다.

두 형식 모두 보편적으로 "더 나은" 것은 아닙니다. 표준 동력 장치는 지속적인 고하중 프레스 및 대형 이동 기계에 대한 올바른 선택인 반면, 미니 유압 동력 장치는 힘이 필요할 때마다 올바른 선택이지만 주변 장비, 예산 또는 작업 주기로 인해 전체 산업용 설치를 정당화할 수 없습니다.

미니 유압 동력 장치 내부에 사용되는 펌프 유형

펌프는 모든 동력 장치의 핵심이며, 펌프 유형의 선택은 비용, 소음, 효율성 및 압력 성능에 직접적인 영향을 미칩니다. 세 가지 디자인이 미니 세그먼트를 지배합니다.

기어 펌프는 사소한 유체 오염을 잘 견디고 교체 비용이 저렴하기 때문에 대부분의 미니 유압 동력 장치 빌드에서 기본 선택으로 남아 있습니다. 베인 펌프는 실험실이나 실내 사무실 인접 환경과 같이 소음이 문제가 될 때 선택됩니다. 피스톤 펌프는 압력 요구가 기어 펌프가 안정적으로 유지할 수 있는 수준을 초과하는 고급형 미니 장치에 등장하지만 단위 비용은 눈에 띄게 더 높습니다.

유체가 시스템을 통해 흐르는 방식

흐름 경로를 이해하면 나중에 문제를 더 쉽게 진단할 수 있습니다. 일반적인 미니 유압 동력 장치의 순서는 다음과 같습니다.

1. 유체는 저장소에서 흡입 스트레이너를 통해 펌프 흡입구로 흡입됩니다.
2. 펌프는 유체에 압력을 가해 방향 제어 밸브 쪽으로 밀어냅니다.
3. 밸브는 필요한 방향으로 액츄에이터(실린더 또는 유압 모터)로 흐름을 전달합니다.
4. 과도한 압력은 릴리프 밸브를 통해 탱크로 배출되어 씰과 호스를 보호합니다.
5. 반환 유체는 반환 라인 필터를 통과한 후 저장소에 다시 들어가고 다음 사이클을 준비합니다.

미니 유닛에서는 구성 요소 간의 배관 거리가 매우 짧기 때문에 라인 마찰로 인한 압력 손실이 최소화됩니다. 이는 컴팩트하고 통합된 설계의 실질적인 장점 중 하나입니다. 길이가 짧을수록 피팅 수가 줄어들어 시간이 지남에 따라 씰이 파손될 수 있는 지점 수가 줄어듭니다.

비례 밸브 또는 서보 보조 밸브가 있는 장치의 흐름 경로는 피드백 루프를 추가합니다. 압력 변환기는 고정된 릴리프 설정에 의존하지 않고 실시간으로 밸브 위치를 미세 조정하는 컨트롤러에 실제 출력을 보고합니다. 이는 반복 가능한 힘이 원시 속도보다 더 중요한 정밀 클램핑 또는 테스트 벤치 응용 분야에 사용되는 미니 장치에서 점점 더 일반화되고 있습니다.

미니 유압 동력 장치가 사용되는 곳

미니 유압 동력 장치는 엔지니어가 유압력을 필요로 하지만 전체 산업 시스템을 위한 공간이나 예산이 없는 모든 곳에 나타납니다. 일반적인 응용 분야는 다음과 같습니다.

• 배송 차량의 리프트 테이블, 테일 리프트 및 가위 리프트 메커니즘
• 도크 레벨러 및 소형 자재 취급 장비
• 휴대용 크림퍼, 프레스, 풀러 등 이동식 유압 공구
• 자동화된 테스트 벤치 및 실험실 시뮬레이션 장비
• 소형 자동화 셀, 로봇 그리퍼 및 클램핑 스테이션
• 농업용 부착물 및 소형 다용도 차량
• 대중교통 차량의 휠체어 리프트 및 장애인용 장비
• 소형 윈치, 조향 보조 시스템 등 소형 해양 갑판 장비

이러한 애플리케이션 전반에 걸쳐 공통 스레드에는 다음이 필요합니다. 작은 패키지에 담긴 높은 힘 — 전기 선형 액추에이터가 항상 동일한 가격으로 일치할 수는 없는 것입니다. 특히 부하가 크지만 움직임이 짧고 빈번하지 않은 경우에는 더욱 그렇습니다.

구매 전 확인해야 할 주요 사양

올바른 전원 장치를 선택하는 것은 사양을 액추에이터 및 작동 주기와 일치시키는 문제입니다. 구매자는 주문하기 전에 다음 사항을 확인해야 합니다.

올바른 단위 크기 조정: 실제 사례

크기 계산은 구매자가 가장 어려워하는 부분인 경우가 많지만 프로세스는 일관되고 반복 가능한 패턴을 따릅니다. 요구되는 소형 리프트 테이블 애플리케이션을 고려하십시오. 2,000kg 보어가 40mm인 실린더를 통한 리프팅 힘.

1. 실린더 면적 계산: 보어가 40mm인 경우 유효 피스톤 면적은 대략 12.6cm²입니다.
2. 필요한 압력을 찾기 위해 필요한 힘을 피스톤 면적으로 나눕니다. 이 예에서는 약 1,590PSI입니다.
3. 15~20%의 안전 여유를 추가하여 목표 작동 압력을 대략 1,800~1,900PSI로 만듭니다.
4. 필요한 유량을 계산하기 위해 원하는 실린더 이동 시간을 결정하십시오. 더 빠른 리프트에는 더 높은 유량이 필요하므로 더 큰 펌프 또는 더 높은 모터 속도가 필요합니다.
5. 실제 출력은 유체 점도 및 온도에 따라 달라지므로 단일 사양서 번호가 아닌 제조업체가 게시한 성능 곡선과 비교하여 결과를 교차 확인하십시오.

리프트 테이블, 소형 프레스 또는 이동식 유압 도구의 크기를 결정하는 경우 이와 동일한 5단계 접근 방식이 적용되며 입력 숫자만 변경됩니다.

서비스 수명을 연장하는 유지 관리 관행

미니 유압 동력 장치는 더 적은 양의 유체를 작동하기 때문에 일반적으로 대규모 산업 시스템보다 오염과 열에 더 민감합니다. 몇 가지 습관이 수명에 측정 가능한 차이를 만듭니다.

유체 변경 및 샘플링

작은 저장소는 부피에 비해 유체를 더 자주 순환하므로 산화 및 미립자 축적이 더 빨리 발생합니다. 많은 유지보수 팀은 작동 시간 500~1,000시간마다 유체를 샘플링하고 눈에 띄는 성능 저하를 기다리지 않고 정해진 일정에 따라 완전히 교체합니다.

필터 교체

막힌 리턴 필터로 인해 릴리프 밸브가 더 열심히 작동하고 내부 온도가 상승합니다. 막힘 표시기가 작동할 때만이 아니라 제조업체가 지정한 간격으로 필터 요소를 교체하면 계획되지 않은 가동 중지 시간을 방지하는 데 도움이 됩니다.

씰 및 호스 검사

미니 장치는 이동식 또는 진동이 발생하기 쉬운 장비에 설치되는 경우가 많기 때문에 고정식 산업용 펌프보다 피팅이 흐르거나 헐거워지는지 더 자주 점검해야 합니다. 모든 피팅과 호스 런에 대한 간단한 월간 육안 검사를 통해 대부분의 누출이 실패하기 전에 찾아냅니다.

열 모니터링

유체량이 적고 연속 부하 시 온도가 빠르게 상승합니다. 유체 온도를 아래로 유지 60°C(140°F) 대부분의 광유 기반 시스템에서는 점도와 씰 무결성을 유지하는 데 도움이 됩니다.

패스너 및 진동 점검

모바일 장비에 장착된 장치는 지속적인 진동을 경험하므로 시간이 지남에 따라 장착 볼트와 전기 연결이 느슨해질 수 있습니다. 장착 하드웨어에 대한 주기적인 토크 점검은 정렬 불량 관련 펌프 마모를 방지하는 저렴한 습관입니다.

일반적인 문제 및 실제 수정 사항

고려해야 할 비용 요소

미니 유압 동력 장치의 가격은 단순한 모터 마력 그 이상으로 결정됩니다. 견적을 평가하는 구매자는 헤드라인 가격만 비교하기보다는 다음 비용 요인을 나란히 살펴봐야 합니다.

• 펌프 유형 - 기어 펌프가 가장 경제적이며 피스톤 펌프는 프리미엄을 제공합니다.
• 밸브 구성 - 비례 및 서보 밸브는 고정 온/오프 솔레노이드 밸브보다 비용이 더 많이 듭니다.
• 하우징 소재 및 마감 — 내부식성 코팅으로 비용이 추가되지만 실외 서비스 수명은 연장됩니다.
• 포함된 계측기 - 압력 센서 및 디지털 디스플레이로 인해 단가는 올라가지만 향후 문제 해결 시간은 단축됩니다.
• 인증 및 테스트 문서 - 공장 승인 테스트로 리드 타임과 비용이 추가되지만 현장 시운전 위험은 줄어듭니다.

여과, 센서 또는 부식 방지에 대한 약간 높은 초기 비용은 특히 열악한 환경이나 모바일 환경에서 장치의 서비스 수명 동안 유지 관리 비용을 낮추면 자주 회복됩니다.

설치 모범 사례

잘 만들어진 미니 유압 동력 장치라도 제대로 설치되지 않으면 성능이 저하됩니다. 몇 가지 관행을 통해 지속적으로 초기 문제를 예방할 수 있습니다.

장착 방향

제조업체가 지정한 방향을 정확하게 따르십시오. 많은 작은 저장소는 중력 공급 흡입에 의존하며 장치를 비스듬히 장착하면 펌프 흡입구가 부족해 공동 현상이 발생할 수 있습니다.

호스 라우팅

호스 길이를 최대한 짧고 직선으로 유지하고 흐름을 제한하거나 진동으로 인해 조기에 파손되는 응력 지점을 생성하는 좁은 굽힘 반경을 피하십시오.

전기 공급

설치 지점의 실제 공급과 비교하여 모터의 전압, 위상 및 전류 소모량을 확인하십시오. 크기가 작은 배선은 새로 설치된 장치에서 성가신 모터 트립의 일반적인 원인입니다.

초기 수액 주입 및 배출

장치를 작동시키기 전에 천천히 채우고 무부하로 여러 번의 전체 스트로크를 통해 액추에이터를 순환하십시오. 이렇게 하면 나중에 해면질이나 지연된 액추에이터 반응이 발생하는 대신 갇힌 공기가 시스템 밖으로 빠져나갈 수 있습니다.

안전 고려 사항

유압 시스템은 압력을 받고 에너지를 저장하며, 작은 설치 공간으로도 이러한 위험이 줄어들지 않습니다. 특히 소형 전원 장치에는 몇 가지 안전 관행이 적용됩니다.

• 저압 미니 장치에서도 피팅을 분리하기 전에 항상 시스템을 완전히 감압하십시오.
• 장치에 의해 구동되는 실린더와 레버로 인해 생성된 끼임 지점에 손과 도구가 닿지 않도록 하십시오.
• 잘못 설정된 릴리프 밸브로 인해 압력이 호스 또는 피팅 등급을 초과할 수 있으므로 구성품 교체 후 릴리프 밸브 설정을 확인하십시오.
• 호환 가능한 유체만 사용하십시오. 호환되지 않는 유압 유체를 혼합하면 씰 성능이 저하되고 예상치 못한 누출이 발생할 수 있습니다.
• 여러 작업자가 장비와 상호 작용할 수 있는 이동식 또는 카트 장착형 장치에 비상 차단 지점을 명확하게 라벨로 표시하십시오.

환경 및 유체 폐기 고려 사항

저장소 용량이 작으면 미니 유압 동력 장치의 유체를 비교적 저렴하게 교체할 수 있지만 유체 자체는 여전히 적절한 취급이 필요합니다. 사용된 작동유는 일반 폐기물과 함께 폐기하지 말고 허가 받은 재활용 업체를 통해 수집 및 폐기해야 합니다. 수원, 식품 가공 라인 또는 환경적으로 민감한 지역 근처에서 작동하는 응용 분야의 경우 생분해성 에스테르 기반 유압유가 표준 광유 대신에 지정되는 경우가 많으며 누출 시 환경 위험을 줄이기 위해 적당한 비용 증가를 거래합니다.

2026년 전력 장치 설계를 형성하는 트렌드

현재 세대의 소형 유압 장비 전반에 걸쳐 몇 가지 설계 변화가 눈에 띕니다.

더 작은 설치 공간, 더 높은 밀도

매니폴드 통합으로 미니 유압 동력 장치의 물리적 크기가 지속적으로 줄어들고 있으며, 1cm의 공간도 중요하게 생각하는 모바일 및 로봇 응용 분야의 수요에 따라 유량 및 압력 등급이 안정적으로 유지됩니다.

상태 모니터링을 표준으로 사용

한때 선택적 추가 기능이었던 압력 및 온도 센서는 점점 더 기본 기능으로 내장되어 사후 수리 대신 예측 유지 관리 일정을 수립할 수 있습니다.

에너지 효율적인 모터 페어링

더 작은 모터와 결합된 가변 속도 드라이브는 많은 새로운 미니 전원 장치 설계에서 고정 속도 설정을 대체하여 간헐적으로 최대 출력만 필요한 장치의 유휴 에너지 소비를 줄입니다.

모듈식, 서비스 가능한 설계

최신 미니 장치에서는 전체 저장소를 배수하지 않고도 서비스할 수 있어 일상적인 유지 관리와 관련된 가동 중지 시간을 줄일 수 있는 모듈식 카트리지 밸브와 교체 가능한 필터 하우징을 점점 더 선호하고 있습니다.

프로젝트에 적합한 미니 유압 동력 장치 선택

대부분의 숙련된 구매자는 모터 크기부터 시작하기보다는 액추에이터 요구 사항부터 거꾸로 작업합니다.

• 액추에이터에 필요한 힘을 계산한 다음 실린더 보어 크기에 따라 필요한 압력으로 변환합니다.
• 최소 유량을 설정하기 위해 원하는 사이클 속도를 결정하십시오.
• 라인 손실과 향후 부하 변화를 고려하여 압력과 유량 모두에 약 15~20%의 안전 여유를 추가합니다.
• 탱크 형태와 모터 배치를 확정하기 전에 사용 가능한 설치 공간과 방향을 확인하세요.
• 현장에 맞는 전기 공급 - 많은 모바일 애플리케이션에는 AC가 아닌 DC 전원 미니 장치가 필요합니다.
• 향후 유지 관리에 소요되는 시간이 길어지는 것을 방지하기 위해 제조업체가 예비 씰 키트와 필터 요소를 현지에서 공급할 수 있는지 확인하세요.

공급업체에 연락하기 전에 이러한 단계를 수행하면 일반적으로 견적 주기가 단축되고 설치 후 비용이 많이 드는 크기 조정을 피할 수 있습니다.

자주 묻는 질문

파워 팩과 파워 유닛의 차이점은 무엇입니까?

두 용어는 일반적으로 유압 산업에서 같은 의미로 사용됩니다. "파워 팩"은 유럽 용어에서 더 일반적이고 "파워 유닛"은 북미에서 더 광범위하게 사용됩니다. 둘 다 동일한 통합 펌프, 모터, 저장소 및 밸브 어셈블리를 나타냅니다.

미니 유압 동력 장치를 배터리 전원으로 작동할 수 있습니까?

예. 많은 미니 장치는 AC 전원을 사용할 수 없는 차량 리프트 게이트 및 휴대용 도구와 같은 모바일 및 배터리 구동 장비용으로 특별히 설계된 12V 또는 24V DC 모터 주위에 있습니다.

일반적인 미니 전원 장치는 얼마나 오래 지속됩니까?

적절한 유체 유지 관리 및 여과를 통해 경부하 및 중부하 용도의 대부분의 장치는 다음과 같이 안정적으로 작동합니다. 5,000~10,000시간 주요 구성품을 정밀 검사하기 전에는 실제 수명은 듀티 사이클과 유체 청결도에 크게 좌우됩니다.

소형 동력 장치에는 어떤 작동유를 사용해야 합니까?

유체 선택은 작동 온도와 용도에 따라 달라집니다. 범용 광유 유압유(ISO VG 32 또는 46)는 대부분의 실내 산업 용도에 적용되는 반면, 생분해성 또는 내화성 유체는 환경에 민감하거나 고온 환경에 맞게 선택됩니다.

미니 장치는 표준 전원 장치를 대체할 만큼 강력합니까?

이는 전적으로 힘과 흐름 요구 사항에 따라 달라집니다. 미니 장치는 표준 장치의 압력 등급과 일치하거나 이를 초과할 수 있지만 유량 출력이 낮고 저장소가 작기 때문에 지속적으로 힘든 작업보다는 간헐적인 작업에 더 적합합니다.

저수지의 크기를 올바르게 조정하려면 어떻게 해야 합니까?

일반적인 경험 법칙은 분당 펌프 정격 유량의 약 2~3배로 저장소 크기를 조정하는 것입니다. 이렇게 하면 유체가 재순환하기 전에 동반된 공기를 냉각하고 방출할 수 있는 충분한 체류 시간을 제공합니다.

미니 전원 장치를 실외에서 사용할 수 있나요?

예, 장치에 적절한 침투 보호 등급이 있고 선택한 유체가 예상 주변 온도 범위에 적합하다면 가능합니다. 실외 또는 세척용 장치에는 일반적으로 밀봉된 커넥터와 부식 방지 하우징이 추가됩니다.

미니 전원 장치가 뜨거워지는 원인은 무엇입니까?

과열은 듀티 사이클에 비해 작은 저장소, 부분적으로 막힌 필터로 인해 유체가 반복적으로 릴리프 밸브를 통과하도록 하는 경우 또는 장치 정격보다 더 높은 주변 환경에서의 작동으로 인해 가장 자주 발생합니다.

미니 유압 동력 장치를 작동하려면 특별한 교육이 필요합니까?

기본 작동은 간단하지만 직원은 장비 자체 작동 설명서에 따라 유지 관리를 수행하기 전에 안전한 감압 절차, 유체 취급 및 잠금 단계에 대한 교육을 받아야 합니다.

유압유는 얼마나 자주 교체해야 합니까?

교체 간격은 유체 유형 및 작동 조건에 따라 다르지만 많은 유지 관리 프로그램에서는 1,000~2,000 작동 시간마다 전체 유체 교체를 계획하고 있으며, 조기 오염을 파악하기 위해 정기적인 샘플링으로 보충합니다.
