HPU 모터 가이드: 크기, 유형, 효율성 및 유지 관리 팁

유압 동력 장치 기초

HPU 모터가 실제로 유압 동력 장치 내부에서 수행하는 작업

안 HPU 모터는 전기적 또는 기계적 입력을 펌프 내부의 펌프를 구동하는 회전력으로 변환합니다. 유압 동력 장치 , 실린더 이동, 액추에이터 회전 또는 유압 도구 실행에 필요한 흐름과 압력을 생성합니다. 모터가 없으면 유압 동력 장치의 나머지 부분은 탱크, 매니폴드 및 배관일 뿐입니다. 모터는 저장된 전기 에너지를 사용 가능한 기계 작업으로 바꾸는 단일 구성 요소이며 모터의 크기, 속도 및 효율성은 사이클 시간부터 소음 수준, 작동 시간당 전기 비용에 이르기까지 시스템의 거의 모든 다운스트림 성능 수치를 결정합니다.

대부분의 산업용 유압 동력 장치는 유연한 커플링이나 벨 하우징을 통해 기어, 베인 또는 피스톤 펌프에 직접 연결된 3상 AC 유도 모터를 사용합니다. 모터 샤프트는 고정 또는 가변 속도로 펌프 샤프트를 회전시키며, 그 회전으로 인해 유압유가 저장소 밖으로 나와 작동 회로로 이동됩니다. 모바일 또는 오프 그리드 응용 분야에서는 배터리 뱅크에서 작동하는 DC 모터, 동력인출장치를 통해 디젤 엔진으로 구동되는 유압 모터 또는 특정 광산이나 해양 환경과 같이 전기를 사용할 수 없거나 사용하기에 안전하지 않은 경우에 공압 모터가 동일한 역할을 수행합니다.

빠른 참조

1800RPM에서 2.5입방인치 변위의 펌프를 작동하는 10마력 정격의 모터는 대략 분당 32.5갤런 유체 흐름의. 마력, 변위 및 RPM 간의 이러한 단일 관계는 거의 모든 HPU 모터 선택 결정의 출발점입니다.

HPU 모터의 구조 및 시스템에 연결하는 방법

모터 유형을 비교하거나 크기 계산을 실행하기 전에 HPU 모터의 어떤 부분이 성능에 중요하고 어떤 부분이 설치에만 중요한지 정확히 이해하는 데 도움이 됩니다. HPU 모터는 유압 탱크에 볼트로 고정되는 일반 전기 모터가 아닙니다. 이는 유압 동력 전달과 관련된 일련의 기계 및 전기 인터페이스를 중심으로 선택되고 구성됩니다.

샤프트 및 키 홈

모터 출력 샤프트에는 펌프의 입력 커플링과 정확히 일치해야 하는 키홈 또는 스플라인이 있습니다. 여기서 불일치는 새 HPU 빌드에서 설치가 지연되는 가장 일반적인 원인입니다.

장착 플랜지

NEMA 및 IEC 프레임 모터는 표준화된 C-면 또는 D-플랜지 마운트를 사용하므로 모터는 맞춤형 브래킷 없이 벨 하우징에 직접 볼트로 고정되므로 빌드 전반에 걸쳐 정렬이 일관되게 유지됩니다.

권선 및 절연 등급

일반적으로 B, F 또는 H 등급의 절연 등급에 따라 성능이 저하되기 전에 권선이 견딜 수 있는 열의 정도가 결정됩니다. 클래스 F는 오늘날 대부분의 산업용 HPU 업무에 대한 사실상의 표준입니다.

인클로저 유형

TEFC(Totally Enclosed Fan Cooled) 및 TENV(Totally Enclosed Non-Ventilated) 인클로저는 유압 장비 주변에서 흔히 발생하는 오일 미스트, 먼지 및 세척 스프레이로부터 권선을 보호합니다.

유압 동력 장치 설계 전반에 걸쳐 사용되는 모터 유형

유압 동력 장치에 적합한 모터 유형을 선택하는 것은 듀티 사이클, 사용 가능한 전원 공급 장치, 주변 조건 및 교대 근무 중 장치가 시작 및 정지되는 빈도에 따라 달라집니다. 다음은 산업 및 모바일 장비의 유압 펌프와 가장 일반적으로 결합되는 4가지 모터 범주를 비교한 다음 각 범주가 어느 위치에 있는지 자세히 살펴봅니다.

고정식 및 이동식 응용 분야에서 유압 동력 장치를 구동하는 데 사용되는 모터 유형을 비교합니다.
모터 유형	일반적인 전력 범위	일반적인 사용 사례	키 제한
3상 AC 유도	1~500HP	고정식 산업용 HPU	3상 공급이 필요함
단상 교류	0.5~10HP	소규모 작업장 프레스, 리프트	낮은 시동 토크
DC 모터	0.5~20HP	이동식 배터리 구동 장치	제한된 연속 사용 수명
엔진 구동(PTO)	10~1000HP	오프로드, 농업, 해양	유틸리티 그리드에 의존하지 않지만 연료 물류가 필요함

3상 AC 유도 전동기

3상 모터는 높은 시동 토크를 제공하고, 일정한 속도에서 효율적으로 작동하며, 공장 환경에서 수십 년간 검증된 신뢰성을 보유하고 있기 때문에 고정식 산업용 유압 동력 장치를 지배하고 있습니다. 이 역할을 하는 일반적인 NEMA 프레임 3상 모터는 1800 또는 3600RPM으로 작동하며, 샤프트 속도가 낮을수록 펌프 샤프트 씰과 베어링의 마모가 줄어들기 때문에 펌프 수명을 위해 1800RPM이 훨씬 더 일반적입니다.

단상 AC 모터

단상 모터는 3상 전력이 설치되지 않은 소규모 작업장과 시설의 공백을 메웁니다. 이 제품은 약 10마력 미만의 경량 프레스, 리프트 및 소형 테스트 스탠드에 적합하지만 시작 토크가 낮기 때문에 관성이 높은 부하나 최대 압력에서 시작해야 하는 응용 분야에서는 어려움을 겪습니다.

이동식 및 배터리 구동 장치용 DC 모터

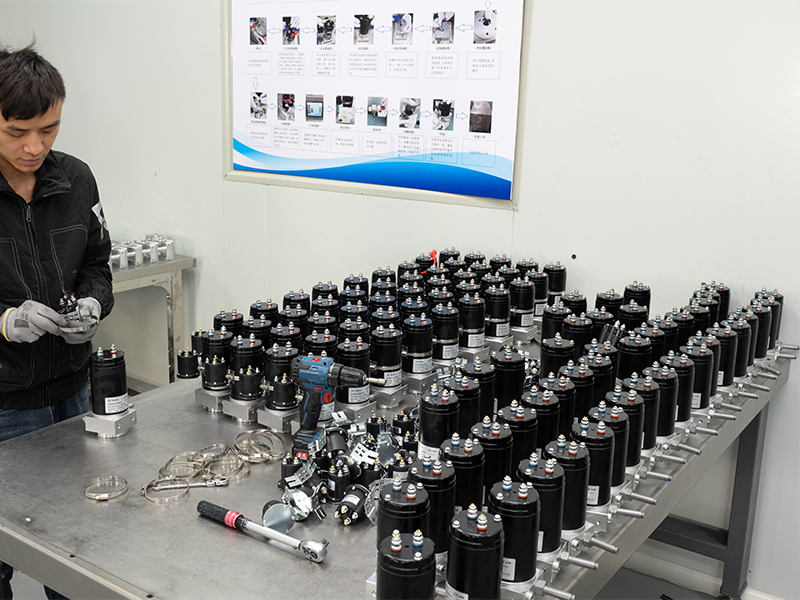

DC 모터는 가위 리프트, 이동식 플랫폼 및 전기 작업 트럭에 사용되는 배터리 구동식 유압 동력 장치의 표준 선택입니다. 공통 전압은 12V, 24V, 48V이며, 더 높은 전압 시스템은 일반적으로 더 적은 전류 소모로 더 많은 전력을 공급하므로 배선에서 더 적은 열이 발생합니다.

엔진 구동식 동력인출장치

유압 동력 장치가 전기 그리드에서 멀리 떨어진 곳에서 작동해야 하는 경우 엔진 구동 PTO 장치가 대신합니다. 이러한 설정은 농업 장비, 굴착 장치, 해양 갑판 기계에서 일반적으로 사용되며, 디젤 또는 가솔린 엔진이 이미 다른 목적으로 존재하고 유압 펌프가 사용 가능한 샤프트 동력을 활용합니다.

귀하의 응용 분야에 맞게 HPU 모터 크기를 조정하는 방법

HPU 모터 크기를 줄이는 것은 유압 시스템 설계에서 가장 흔하고 비용이 많이 드는 실수 중 하나입니다. 시동 시 충분한 토크를 전달할 수 없는 모터는 정격 서비스 수명이 되기 훨씬 전에 과부하 보호 기능이 반복적으로 작동하고 과열되고 고장이 납니다. 반면에 대형화는 사용 가능한 성능을 추가하지 않고도 에너지를 낭비하고 초기 비용을 증가시키며 부분 부하에서 모터의 작동 효율성을 떨어뜨릴 수도 있습니다.

코어 사이징 공식

HP = (GPM × PSI) / 1714

여기서 GPM은 필요한 유량이고 PSI는 최대 시스템 압력입니다. 이 공식은 펌프 효율이 약 85~90%라고 가정합니다. 이는 정상 온도에서 작동하는 신형 기어 및 베인 펌프의 경우 일반적입니다.

실제 사례

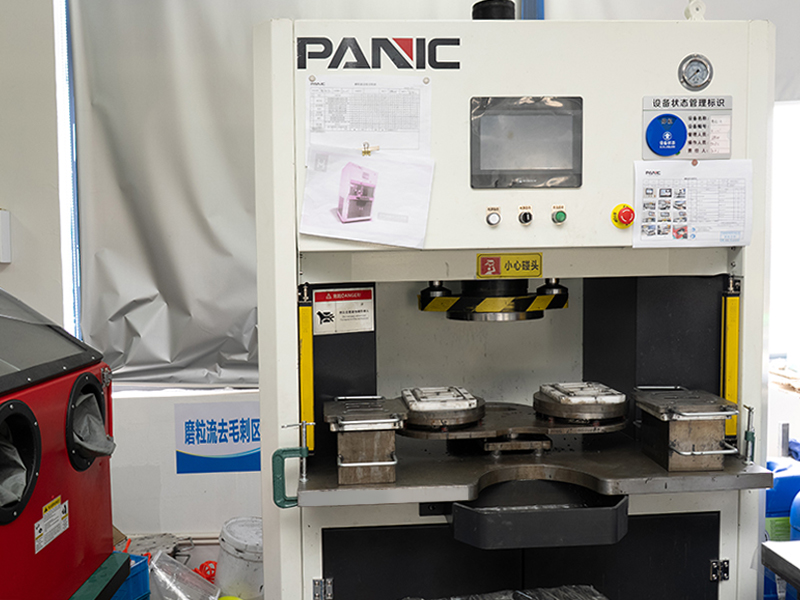

유압 프레스를 작동하기 위해 2000 PSI에서 분당 15갤런을 전달해야 하는 유압 동력 장치를 생각해 보십시오. 공식을 적용하면: 15에 2000을 곱하면 30,000이 되고, 1714로 나누면 다음과 같습니다. 17.5마력 . 실제로 대부분의 설계자는 펌프 효율 손실을 고려하고 작업 주기 중 압력 스파이크에 대한 여유 공간을 확보하기 위해 다음 표준 모터 프레임 크기인 20HP 모터를 사용합니다.

사이징 체크리스트

평균 작동 압력이 아닌 항상 최고 압력 요구에 맞게 크기 조정
간헐적 듀티는 연속 듀티보다 더 작은 모터를 허용하므로 듀티 사이클의 요소입니다.
밀폐된 환경이나 뜨거운 환경에서는 모터의 성능이 저하되므로 주변 온도를 고려해야 합니다.
캐비테이션이나 과도한 마모를 방지하려면 모터 RPM을 펌프 RPM 등급에 맞추세요.
계산된 최소 마력보다 최소 10~15%의 헤드룸을 남겨두세요.

듀티 사이클과 크기 조정에 미치는 영향

듀티 사이클은 모터가 최대 부하에서 소비하는 작동 시간의 비율을 나타냅니다. 8초 동안 순환하고 22초 동안 정지하는 프레스의 듀티 사이클은 27%에 가깝습니다. 이는 한 번에 몇 분 동안 압력을 유지하는 플라스틱 사출 성형 클램프와 같은 연속 듀티 애플리케이션보다 더 작은 모터를 허용합니다. 모터 명판에는 연속 사용의 경우 S1, 간헐적 사용의 경우 S3 등급이 표시되어 있으며, 이 등급을 실제 애플리케이션 프로파일과 일치시키면 불필요한 과열과 불필요한 크기 초과를 방지할 수 있습니다.

에너지 효율 및 가변 주파수 드라이브

시스템에 부분적인 흐름만 필요한 경우에도 유압 펌프를 지속적으로 최고 속도로 작동하는 고정 속도 모터는 릴리프 밸브 전체에서 열로 상당한 양의 에너지를 낭비합니다. HPU 모터를 가변 주파수 드라이브와 페어링하면 모터 속도가 24시간 내내 하나의 일정한 RPM으로 작동하는 대신 실제 시스템 요구를 추적할 수 있습니다.

고정 속도와 VFD 제어 HPU 모터 간의 에너지 및 제어 차이.
작동 조건	고정 속도 모터	VFD 제어 모터
유휴/대기	전체 전력 소비가 유지됨	속도가 거의 0으로 감소됨
부분 부하	릴리프 밸브를 통해 배출되는 과잉 유량	수요에 직접적으로 일치하는 흐름
스타트업 돌입	시작할 때마다 높은 전류 스파이크	소프트 램프로 전류 스파이크 감소
소음 수준	일정한 전속력 소음	감소된 속도로 낙하

여러 산업용 프레스 및 사출 성형 시설에서 수집된 현장 데이터는 다음과 같습니다. 30~60%의 에너지 절감 가변 주파수 드라이브로 고정 속도 HPU 모터를 개조한 후 부분 부하 대 전체 부하에서 사용되는 듀티 사이클의 양에 따라 달라집니다. 플라스틱 사출 성형 클램프 스테이션과 같이 유휴 또는 체류 기간이 긴 애플리케이션은 가장 큰 이익을 얻는 경향이 있는 반면, 최대 부하에 가깝게 실행되는 애플리케이션은 지속적으로 작지만 여전히 의미 있는 절감 효과를 얻습니다.

VFD가 가장 큰 가치를 추가하는 곳

프레싱 및 클램핑 작업, 다양한 흐름 요구 사항을 갖춘 테스트 스탠드, 사이클 사이에 공회전으로 상당한 시간을 소비하는 모든 HPU는 VFD 개조를 위한 가장 강력한 후보입니다. 모터가 이미 대부분의 시간 동안 가장 효율적인 지점 근처에서 작동하고 있기 때문에 24시간 내내 하나의 일정한 유속으로 실행되는 연속 작업 애플리케이션은 이점이 적습니다.

모터-펌프 커플링 및 정렬

모터 샤프트와 펌프 샤프트 사이의 연결은 모터의 전기 정격과 관련이 없는 조기 고장의 빈번한 원인입니다. 모터와 펌프 샤프트 사이의 정렬 불량으로 인해 이를 지지하도록 설계되지 않은 베어링에 방사형 하중이 발생하고, 모터 자체가 지정된 대로 정확하게 작동하더라도 두 구성품의 씰과 베어링 수명이 단축됩니다.

마력뿐만 아니라 모터의 토크와 속도에 맞는 유연한 커플링을 사용하세요.
최종 볼트 체결 전에 다이얼 표시기 또는 레이저 정렬 도구를 사용하여 각도 및 평행 정렬을 확인하세요.
벨 하우징 또는 SAE 장착 플랜지가 모터 프레임 크기와 펌프 장착 표준과 모두 일치하는지 확인하십시오.
장착 볼트와 엘라스토머 커플링이 고정될 수 있으므로 처음 100시간 작동 후 정렬을 다시 확인하십시오.
올바르게 정렬된 시스템에서도 마모되기 때문에 매년 커플링 인서트나 엘라스토머 요소에 균열이 있는지 검사하십시오.

SAE A, B, C, D 플랜지와 같은 SAE 장착 표준은 맞춤형 기계 가공 없이 다양한 제조업체의 모터와 펌프를 결합할 수 있도록 특별히 존재합니다. 구매하기 전에 SAE 플랜지 크기와 키 또는 스플라인 샤프트 치수를 확인하면 맞춤형 어댑터가 필요한 불일치를 방지할 수 있으며, 이로 인해 드라이브트레인에 비용이 추가되고 잠재적인 오정렬 지점이 추가됩니다.

HPU 모터 수명을 연장하는 유지 관리 관행

깨끗한 산업 환경에서 잘 관리된 HPU 모터는 15~20년 동안 안정적으로 작동할 수 있는 반면, 더럽거나 과열된 환경에서 방치된 HPU 모터는 2~3년 내에 고장날 수 있습니다. 그 차이는 거의 항상 단 한 번의 극적인 개입보다는 소수의 반복적인 유지 관리 습관으로 귀결됩니다.

베어링 및 윤활 점검

모터 베어링은 정기적으로 비정상적인 소음, 진동 또는 열을 검사해야 하며, 일반적인 일정보다는 제조업체의 명판이나 유지 관리 설명서에 따라 그리스 간격을 유지해야 합니다. 과도한 그리스 공급은 부족한 그리스 공급과 마찬가지로 해롭습니다. 베어링 과열 및 씰 파열을 유발할 수 있기 때문입니다.

열 모니터링

모터 권선 온도는 고장이 발생하기 전 문제를 나타내는 가장 명확한 초기 지표 중 하나입니다. 모터 정격 온도 등급보다 섭씨 10도 높은 권선 온도가 지속되면 예상 절연 수명이 대략 절반으로 줄어듭니다.

전기 공급 품질

3상에 걸쳐 1%가 넘는 전압 불균형은 모터 가열을 불균형적으로 증가시킬 수 있으며, 5%를 초과하는 지속적인 불균형은 산업용 HPU 모터의 조기 권선 고장의 일반적인 전조입니다.

오염 통제

냉각 핀, 통풍구 및 모터 주변 영역에는 유압 오일 잔류물, 금속 미세분 및 먼지가 없어야 합니다. 오염 물질 축적은 공기 흐름을 제한하고 느리고 진단하기 어려운 과열의 주요 원인 중 하나이기 때문입니다.

분기별 유지보수 체크리스트

냉각핀과 통풍구에 먼지와 이물질이 없도록 유지하세요.
공급 전압이 명판 정격의 10% 이내인지 확인하십시오.
커플링 및 장착 볼트의 느슨함 검사
시간 경과에 따른 모터 전류 소모량을 추적하여 펌프 마모 발생을 조기에 파악합니다.
점진적인 상승 추세를 파악하기 위한 권선 온도 판독값 기록

일반적인 HPU 모터 문제 진단

가장 많이 보고된 HPU 모터 문제는 세 가지 근본 원인 중 하나로 거슬러 올라갑니다. 즉, 전기 공급 문제, 기계적 커플링 문제 또는 모터 결함으로 오인되는 유압 시스템 배압입니다. 이를 조기에 분리하면 실제 문제가 회로의 다른 곳에 있을 때 완벽하게 양호한 모터를 교체하는 것을 방지할 수 있습니다.

가능한 원인과 첫 번째 진단 단계가 있는 일반적인 HPU 모터 증상.
증상	가능한 원인	첫 번째 확인
모터가 윙윙거리지만 회전하지 않습니다.	단상 손실 또는 펌프 압수	3상 전압을 모두 확인하세요.
잦은 과부하 트립	모터 크기가 작거나 시스템 압력이 높음	모터 정격에 대한 릴리프 밸브 설정 확인
과도한 진동	커플링 정렬 불량 또는 베어링 마모	커플링 정렬을 먼저 검사하세요.
정상 작동 중 과열	통풍이 차단되거나 전압이 낮음	통풍구 청소 및 공급 전압 측정
느리거나 약한 실린더 움직임	모터 문제보다는 펌프 마모	정격 GPM을 기준으로 실제 유량 출력을 측정합니다.

모터 결함과 유압 결함 분리

간단한 전류량 점검은 실제 모터 문제와 유압 시스템 문제를 분리하는 데 큰 도움이 됩니다. 모터가 정상 전류를 소비하지만 시스템 성능이 저하되는 경우 문제는 거의 항상 펌프, 밸브 또는 액추에이터의 다운스트림에 있습니다. 모터가 명판 정격에 비해 과도한 전류를 소비하는 경우 펌프 또는 기계적 바인딩 문제로 인해 모터 자체에 가해지는 부하가 원인일 가능성이 높습니다.

HPU 모터에 대해 자주 묻는 질문

유압 동력 장치에는 어떤 크기의 모터가 필요합니까?

모터 크기는 필요한 유속 및 최대 시스템 압력에 따라 달라지며, HP는 GPM과 PSI를 1714로 나눈 공식을 사용하여 계산됩니다. 2000PSI에서 15GPM이 필요한 프레스에는 약 17.5HP가 필요하며 일반적으로 압력 스파이크에 대한 여유를 남기기 위해 20HP 모터 프레임으로 반올림됩니다.

단상 모터가 유압 동력 장치를 작동할 수 있습니까?

예, 단상 모터는 최대 약 10HP까지 더 작은 유압 동력 장치를 구동할 수 있지만 일반적으로 동일한 등급의 3상 모터보다 시동 토크가 낮습니다. 이는 압력 하에서 시동되는 프레스와 같이 시동 부하가 높은 응용 분야에 중요합니다.

HPU 모터는 얼마나 오래 지속되어야 합니까?

깨끗한 환경에서 적절한 크기로 유지 관리된 HPU 모터는 일반적으로 15~20년 동안 서비스를 지속하는 반면, 열, 먼지, 전압 불균형 또는 만성 정렬 불량에 노출된 모터는 2~3년 이내에 고장이 나는 경우가 많습니다.

일반 부하에서 HPU 모터가 과열되는 이유는 무엇입니까?

가장 일반적인 원인은 공기 흐름을 제한하는 냉각 통풍구 막힘, 명판 정격 이하로 실행되는 공급 전압, 대형 릴리프 밸브 설정으로 인해 모터 정격보다 더 많은 토크를 지속적으로 요구하는 펌프 등입니다.

HPU 모터에 VFD를 추가하면 실제로 에너지가 절약됩니까?

예, 산업 시설 전반에 걸친 현장 결과에 따르면 가변 주파수 드라이브 제어를 추가한 후 30~60%의 에너지 절감 효과가 나타났으며, 작업 주기 사이에 긴 유휴 또는 부분 부하 기간이 있는 응용 분야에서 가장 큰 이득을 볼 수 있습니다.

모터 마력과 펌프 변위의 차이점은 무엇입니까?

모터 마력은 모터가 전달할 수 있는 회전 동력의 양을 나타내며, 펌프 변위는 펌프가 회전당 이동하는 유체량을 나타냅니다. 주어진 RPM에서 이 두 값은 시스템의 실제 유량과 압력 성능을 결정합니다.

HPU 모터에는 어떤 절연 등급이 있어야 합니까?

클래스 F 절연은 오늘날 대부분의 산업용 HPU 모터에 대한 표준 선택으로, 모터 브랜드와 프레임 크기 전반에 걸쳐 널리 사용 가능하면서도 기존 클래스 B 설계보다 더 높은 온도 내성을 제공합니다.

HPU 모터 정렬을 얼마나 자주 점검해야 합니까?

설치 시 정렬을 확인하고, 장착 하드웨어가 안정되면 처음 100시간 작동 후 다시 확인해야 하며, 정기적인 분기별 유지 관리 중에 검사하거나 진동이나 소음이 눈에 띄게 증가하는 경우 더 빨리 검사해야 합니다.
