액체 냉각 설명
CDU 냉각이란 무엇이며 지금 당장 중요한 이유
CDU 냉각 - 사용 사례 냉각수 분배 장치 데이터 센터 내부의 온도, 압력 및 액체 냉각제 흐름을 조절하기 위해 AI 또는 고성능 컴퓨팅 워크로드를 처리하는 모든 시설을 위한 틈새 옵션에서 기본 아키텍처로 이동했습니다. 대답은 간단합니다. 공기 냉각은 랙당 약 8kW에 달하는 반면, 차세대 GPU 클러스터를 실행하는 최신 AI 훈련 랙은 일반적으로 랙당 130kW를 초과하며 일부 수냉식 배포는 랙당 250kW 이상으로 작동합니다(Aulank Pump, 2026). CDU는 IT 하드웨어에서 발생하는 열과 궁극적으로 해당 열을 외부 세계로 배출하는 시설 용수 시스템 사이의 격차를 해소합니다.
핵심에서 CDU는 냉각된 시설수와 분리된 격리된 2차 루프를 생성하고 CPU 및 GPU에 직접 장착된 냉각판을 통해 냉각수를 순환시킵니다. 냉각수에 의해 흡수된 열은 내부 판형 열교환기를 통해 시설 루프로 다시 전달됩니다. CDU는 또한 이슬점 관리, 여과, 흐름 균형 조정 및 누출 감지를 처리합니다. 올바른 크기와 커미셔닝된 CDU가 없으면 수냉식 랙이 안전하게 작동할 수 없습니다.
$18.2B 2032년까지 예상 CDU 시장 가치(CAGR 23.5%)
250kW 고밀도 AI 클러스터의 랙당 열 부하(2026)
2.6MW 새로운 엔터프라이즈급 CDU 플랫폼의 최대 용량(DCX, 2026)
CDU 냉각 작동 방식: 전체 유압 루프
CDU 냉각을 이해하려면 모든 설치에 최소 2개의 개별 유체 회로가 포함된다는 점을 이해해야 합니다. 종종 FWS(시설용수 시스템)라고 불리는 기본 회로는 건물의 냉각기 또는 냉각탑에서 공급됩니다. TCS(기술 Cooling System)라고 하는 보조 회로는 실제로 IT 장비에 닿는 루프입니다. CDU는 인터페이스에 위치합니다.
1차 및 2차 루프 관계
두 개의 루프는 CDU 내부의 판형 열 교환기에 의해 유압식으로 격리됩니다. 이러한 격리는 타협할 수 없습니다. 시설수에는 냉각판이나 칩 인터페이스를 손상시킬 수 있는 처리 화학 물질, 미립자 또는 압력 변화가 포함되어 있는 경우가 많습니다. CDU의 내부 판형 열 교환기는 유체 혼합 없이 TCS 측에서 FWS 측으로 열을 전달할 수 있습니다. 여러 CDU 제조업체 백서에 인용된 ASHRAE 지침에 따르면 TCS 공급 온도를 유지해야 합니다. 데이터 센터의 이슬점 이상 전자 장치의 응결을 방지하기 위해 — 주변 조건에 따라 일반적으로 17~22°C입니다.
2차 루프를 통해 냉각수를 구동하는 펌핑력은 엔지니어가 흔히 말하는 펌핑력에서 비롯됩니다. DC 유압 동력 장치 — 브러시리스 DC 모터, 임펠러 또는 와류형 펌프, 가변 주파수 드라이브(VFD) 컨트롤러를 결합한 소형 어셈블리입니다. 최신 랙 내 CDU 설계에서 공간은 랙 단위(U)로 측정되며 Panasonic이 발표한 엔지니어링 노트에서는 4U(178mm) 내부 공간 내에 3개의 펌프 어셈블리를 장착하는 동시에 분당 70리터의 유량을 제공하는 방법을 설명합니다. 이는 자기장 분석 및 유체 역학 최적화를 통해 달성된 이전 40L/분 설계에 비해 75% 향상된 수치입니다(Panasonic, 2025).
DC 유압 동력 장치 접근 방식은 세 가지 이유로 2025~2026년 AC 모터 설계보다 우위를 점했습니다. 첫째, 브러시리스 DC 모터는 습도가 높은 데이터 센터 환경에서 서비스 수명을 단축시키는 정류자 마모를 제거합니다. 둘째, PWM 또는 0~10V 아날로그 신호를 통해 사용할 수 있는 가변 속도 제어를 통해 CDU 컨트롤러는 저부하 기간 동안 펌프를 최대 전력으로 가동하지 않고도 칩 온도 변화에 따라 흐름을 정밀하게 조절할 수 있습니다. 셋째, 12V DC 및 48V DC 버스 호환성은 펌프 어셈블리가 별도의 AC 강압 변압기 없이 서버 랙의 배전에서 직접 끌어올 수 있음을 의미합니다(Moog CoreMotion, 2025).
라이브 전자 장치 근처의 유체 누출은 관리 문제가 아닌 하드웨어 손실 이벤트이기 때문에 칩에 직접 연결되는 2차 루프에서는 자기 구동 설계(밀봉 구조)가 점점 더 필수가 되고 있습니다. Aulank Pump의 2026년 선택 가이드에는 4~6bar 가압 2차 루프에서 허용할 수 없는 씰 실패율을 고려할 때 기계식 씰 원심 분리 설계가 "새로운 CDU 설계에서 점점 더 사라지고 있다"고 문서화되어 있습니다.
여과, 센서 및 지능형 제어
펌프와 열 교환기 외에도 CDU는 여러 하위 시스템을 통합합니다. 0.2~50미크론 등급의 여과 카트리지는 냉각판 마이크로채널이나 블록 매니폴드 오리피스에 상처를 입힐 수 있는 미립자를 제거합니다. 열 교환기 양쪽에 있는 압력, 온도 및 차압 센서는 PLC 또는 내장형 컨트롤러에 전원을 공급합니다. 이 컨트롤러는 펌프 속도를 설정하고, 제어 밸브를 조절하고, 이슬점 이탈이나 누출이 감지되면 화재 경보를 울리는 폐쇄 루프 알고리즘을 실행합니다. DCX ECDU 라인과 같은 엔터프라이즈 플랫폼은 OPC UA, MQTT, BACnet IP 및 SNMP 인터페이스를 지원하므로 CDU가 건물 관리 시스템(BMS) 또는 데이터 센터 인프라 관리(DCIM) 플랫폼(DCX, 2026)과 직접 통합할 수 있습니다.
CDU 냉각 구성 유형
CDU 냉각은 단일 제품이 아닙니다. 이는 랙 밀도, 사용 가능한 바닥 공간 및 기존 시설 물 인프라에 맞게 조정된 광범위한 폼 팩터를 포괄합니다. 2025~2026년 세 가지 주요 구성은 랙 내 CDU, 행 내 CDU 및 중앙 집중식 CDU 스키드입니다.
■
랙 내 CDU
서버 랙 내부에 직접 설치되며 일반적으로 하단 또는 후면의 4U~8U 섀시에 설치됩니다. 단일 랙의 국부적인 냉각에 이상적입니다. Panasonic의 펌프 어셈블리는 이 형식에 대한 최고의 구성 요소 선택입니다. 용량은 일반적으로 장치당 30~200kW입니다. 공유 시설 인프라를 수정할 수 없는 코로케이션 임차인에게 가장 적합합니다.
■
인로우 CDU
랙 열의 끝이나 사이에 배치되어 매니폴드 분배 네트워크를 통해 여러 랙에 서비스를 제공합니다. 이는 Eaton ROL2300(최대 2.3MW) 및 DCX ECDU 시리즈(600kW ~ 2.6MW)를 포함한 대부분의 기업용 CDU 플랫폼에서 사용되는 형식입니다. 중복 펌프 그룹(N 1 또는 2N)이 표준입니다. 하이퍼스케일 및 대규모 엔터프라이즈 데이터 홀에 적합합니다.
■
중앙 집중식 CDU 스키드
기계실이나 기술 복도에 설치되어 전체 데이터 홀이나 냉각 구역에 사용되는 사전 조립된 대형 유압 스키드입니다. 예를 들어 Supreme Integrated Technology의 중앙 집중식 스키드는 Danfoss VFD 및 특수 제작된 열 교환기와 함께 이중 125 HP 펌프-모터 그룹을 사용합니다. 시설 수준 FDU(시설 분배 장치)와 결합하면 용량은 5~8MW에 도달할 수 있습니다. 하이퍼스케일 그린필드 빌드에 최적입니다.
주요 배포 매개변수별 CDU 냉각 구성 유형 비교 | 구성 | 일반 용량 | 최고의 응용 프로그램 | 펌프 종류 공통 | 중복 모델 |
| 랙 내 CDU | 30~200kW | 단일 랙, 코로케이션 | 브러시리스 DC, 자기 드라이브 | N 펌프 세트 1개 |
| 인로우 CDU | 200kW – 2.6MW | 다중 랙, 엔터프라이즈, HPC | 원심분리/VFD 제어 | 2×50% 또는 N 1 |
| 중앙 집중식 스키드 | 2.5MW – 8MW | 하이퍼스케일, 전체 데이터 홀 | 고HP 원심분리기, Danfoss VFD | 2N 또는 이중 기본 경로 |

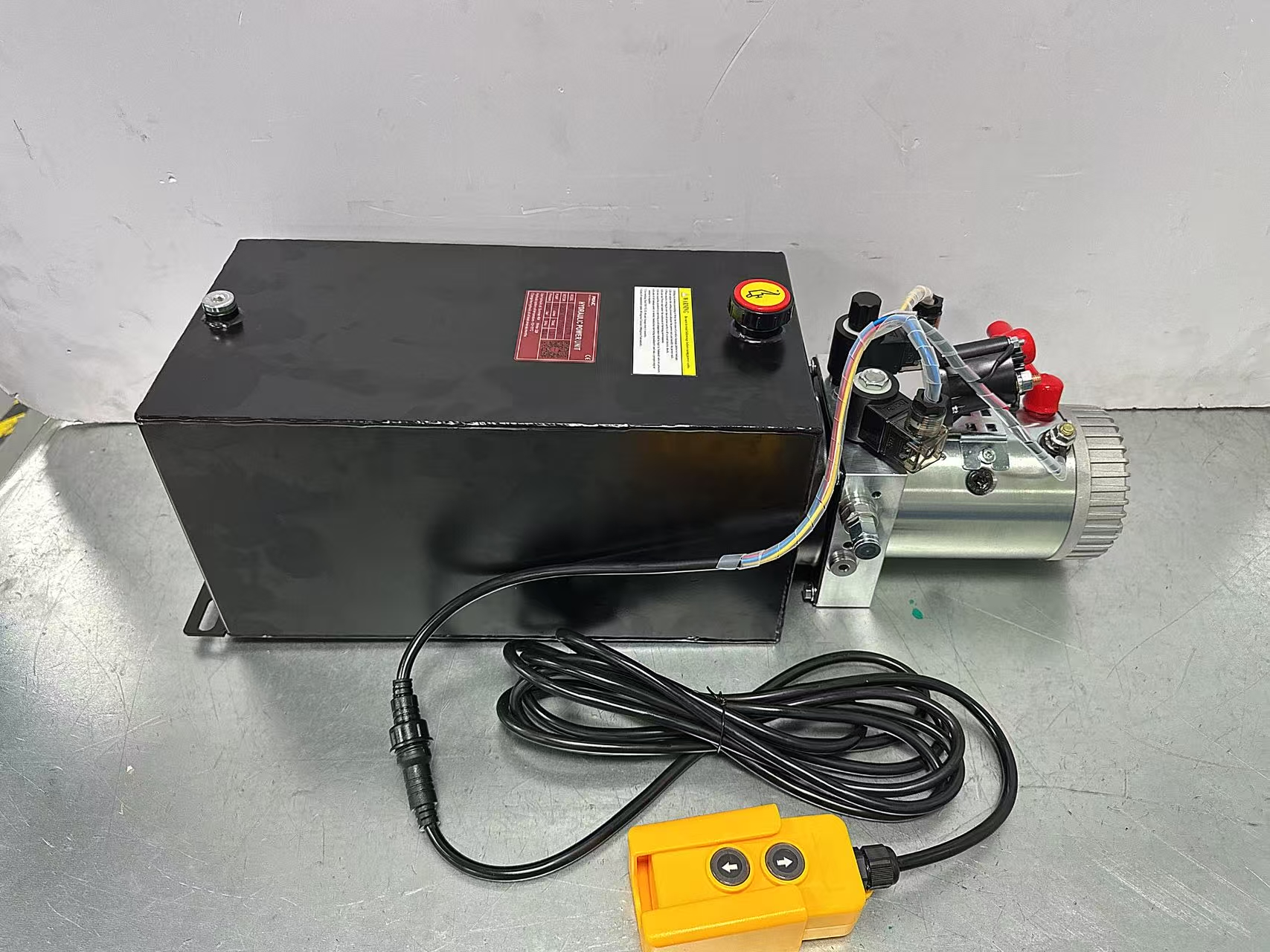

CDU 냉각 시스템을 위한 DC 유압 동력 장치 선택
CDU 냉각 애플리케이션에 적합한 DC 유압 동력 장치를 선택하려면 유량, 헤드 압력, 모터 효율성, 소음 제한 및 냉각수 호환성이라는 5가지 상호 관련된 매개변수의 균형을 맞추는 것이 필요합니다. 이들 중 하나라도 잘못되면 시스템 가동 시간이 저하되거나 구성 요소 마모가 가속화될 수 있습니다.
01
유량 요구 사항
CDU 2차 루프의 유량은 열 부하와 냉각판 전체에 허용되는 온도 상승에 의해 결정됩니다. 일반적인 설계 지점은 2차 측의 온도 차이(deltaT)가 10~12K입니다. 물(비열 ~4.18kJ/kg·K)을 사용하는 10K DeltaT의 200kW 랙의 경우 필요한 흐름은 약 4.8L/s 또는 288L/min입니다. Panasonic의 랙 내 DC 유압 동력 장치 어셈블리는 펌프당 70L/min에 도달합니다. 병렬로 연결된 세 개의 장치는 단일 랙에 대해 210L/min을 제공합니다. 이는 10K DeltaT에서 최대 약 150kW의 랙에 적합합니다.
02
헤드 압력 및 마이크로채널 냉각판
최신 마이크로채널 GPU 냉각판은 상당한 압력 강하(보통 냉각판당 0.5~1.5bar)를 발생시키며, 8~16개의 냉각판에 흐름을 분배하는 전체 랙 매니폴드에는 DC 유압 동력 장치에서 3~5bar의 사용 가능한 헤드가 필요할 수 있습니다. Vortex(재생 터빈) 펌프 유압 장치는 본질적으로 적당한 흐름에서 높은 양정을 제공하므로 CDU 2차 루프 응용 분야의 주류 선택이 되었습니다. 냉각판 구리 구조에서 흐름으로 인한 진동을 방지하려면 맥동 수준을 피크 간 2% 미만으로 유지해야 합니다.
03
모터 효율 및 가변 속도 제어
자기 결합 임펠러를 구동하는 고효율 브러시리스 DC 모터는 작동 속도 범위 전체에서 85~92%의 모터 효율에 도달할 수 있습니다. VFD 통합은 고정 속도 작동에 비해 부분 부하 기간 동안 펌프 에너지 소모를 30-50% 줄입니다. Moog의 CoreMotion 플랫폼은 동일한 물리적 펌프 본체에서 12V DC, 48V DC 및 230/240V AC 작동을 지원합니다. 이는 하이퍼스케일 환경에서 표준이 되고 있는 48V 랙 배전으로 전환하는 시설에서 이점입니다.
04
소음과 진동
행 내 및 랙 내 CDU는 음향 방출이 기술자 작업 조건에 영향을 미치는 데이터 홀에 설치됩니다. 씰이 없는 구조의 자기 구동 DC 유압 동력 장치는 유체 경로에서 금속 간 접촉이 없기 때문에 기어 펌프 또는 베인 펌프 대안보다 훨씬 조용합니다. 여러 CDU 제조업체(TOPSFLO 포함)는 정격 유량에서 소음 수준이 45dB(A) 미만이라고 언급합니다. 이를 통해 CRAC 기반 공기 냉각 장치가 허용되지 않는 혼합 사용 환경이나 사무실 인접 환경에 배포할 수 있습니다.
05
절삭유 호환성
대부분의 CDU 2차 루프는 동결 방지를 위해 탈이온수 또는 프로필렌 글리콜-물 혼합물(일반적으로 PG25 - 25% 프로필렌 글리콜)을 사용합니다. 습식 부품은 부식 방지를 위해 316L 스테인리스 스틸 또는 EPDM/PTFE로 밀봉되어야 합니다. 일부 침수 냉각 보조 장치는 작동 온도에서 점도가 5~15cP 범위인 합성 탄화수소 또는 불화 유체를 사용합니다. 여기에는 밀도가 낮고 표면 장력이 낮은 유체용으로 설계된 펌프 유압 장치가 필요하며 DC 유압 동력 장치의 모터 인클로저 등급은 해당되는 경우 유체의 가연성 범주와 일치해야 합니다.
CDU 냉각 시장 성장 및 산업 데이터
CDU 냉각 채택의 숫자는 데이터 센터 구축 및 전원 공급 방식의 구조적 변화를 반영합니다. Intel Market Research(2025)에 따르면 전 세계 고전력 CDU 시장의 가치는 2024년 4억 1,400만 달러 2032년까지 23.5%의 복합 연간 성장률을 나타내는 18억 2,400만 달러에 이를 것으로 예상됩니다. 하이퍼스케일 부문은 2025년 시장 점유율의 77%를 차지하여 최대 클라우드 제공업체가 CDU 수요의 주요 원동력임을 확인했습니다.
랙 밀도 추진 채택
랙 전력 밀도와 CDU 필요성 사이의 연관성은 직접적입니다. AFCOM(Association for Computer Operations Management) 데이터 센터 현황 보고서 2024의 데이터에 따르면 평균 랙 밀도는 2017년 랙당 6.1kW에서 2024년 랙당 12.0kW로 증가했습니다. Omdia의 2024년 보고서에서는 평균 밀도가 2030년까지 랙당 20kW에 도달할 것으로 예상합니다. 그러나 AI 훈련 클러스터는 이미 그 곡선을 훨씬 넘어섰습니다. Aulank Pump의 2026 산업 가이드에서는 NVIDIA Blackwell GB200/GB300 배포의 경우 130kW를 초과하는 랙을 문서화하고 일부 구성은 랙당 250kW를 초과합니다. 이러한 수준에서 공기 냉각은 비효율적일 뿐만 아니라 물리적으로도 불충분합니다.
지속적인 밀도 증가를 예상하는 데이터 센터 전문가 중 55%(Uptime Institute 2024 설문조사, 응답자 721명)는 추측이 아닙니다. 그들은 칩 로드맵에서 이미 볼 수 있는 추세를 문서화하고 있습니다. NVIDIA의 차세대 가속기는 칩당 700W를 초과하는 TDP 수치를 발표했으며 전체 8-GPU 트레이는 6U의 랙 공간을 차지하는 섀시에서 6kW 이상 실행됩니다. 이는 스토리지, 네트워킹 또는 중복 전원 공급 장치 손실이 추가되기 전 랙 장치당 1kW 이상입니다.
출처: 2024년 AFCOM 데이터 센터 현황; Aulank 펌프 2026 CDU 선택 가이드
CDU 냉각 효율성: PUE 영향 및 자유 냉각 시간
잘 선택된 DC 유압 동력 장치와 함께 CDU 냉각을 배치하는 가장 설득력 있는 이유 중 하나는 전력 사용 효율성(PUE)의 측정 가능한 개선입니다. PUE는 IT 장비 전력에 대한 전체 시설 전력의 비율입니다. PUE 1.0이 완벽한 반면, 일반적인 공냉식 시설은 1.4~1.8을 실행합니다. Vertiv 및 nVent를 포함한 주요 CDU 공급업체에서 발표한 데이터에 따르면 최적화된 CDU 설치를 갖춘 수냉식 시설은 정기적으로 1.1~1.2의 PUE 값을 달성합니다.
온수 냉각 및 확장 외기 냉각
주요 CDU 플랫폼(DCX의 ECDU 시리즈 포함)에 사용되는 AT3급 판형 열교환기는 기존 설계보다 훨씬 더 엄격한 접근 온도를 지원하므로 시설 공급 물을 45°C까지 따뜻하게 유지하면서 35~40°C에서 실행되는 2차 루프에서 열을 계속 제거할 수 있습니다. 이는 연간 근무 시간을 연장하기 때문에 중요합니다. 건식 냉각기 또는 냉각탑은 냉각기를 가동하지 않고도 열을 거부할 수 있습니다. - 소위 무료 냉각 시간. 온대 기후에서 45°C 등급 CDU 시스템은 냉각 장치 없이 연간 6,000~8,000시간 동안 작동할 수 있는데, 이는 7°C 급수를 필요로 하는 기존 냉수 시스템의 약 2,000시간과 비교됩니다(DCX ECDU 문서, 2026).
열회수 통합
일부 CDU 냉각 플랫폼은 한 단계 더 나아가 지역 난방이나 건물 HVAC 시스템에 사용하기 위해 회수된 열의 온도를 높이기 위해 세 번째 열 교환기 또는 열 펌프를 통합합니다. WKM-Michel의 CDU 문서에는 온도 수준을 더욱 높이는 선택적 열 펌프 기술을 사용하여 저온 난방 네트워크에 적합한 배출구 온도를 생성할 수 있는 시스템이 설명되어 있습니다. 이는 데이터 센터를 순수한 열원에서 부분 에너지 공급자로 전환합니다. 이는 특정 전력 임계값을 초과하는 데이터 센터에서 폐열 방출을 보고하고 점진적으로 줄여야 한다는 EU 지속 가능성 지침에 부합하는 궤적입니다.
측류 여과 및 유체 수명
CDU 선택 시 종종 과소평가되는 두 번째 효율성 요소는 냉각수 청결도입니다. 10미크론 이상의 미립자는 마이크로채널 냉각판 표면에 흠집을 낼 수 있어 시간이 지남에 따라 열 저항이 증가합니다. Supreme Integrated Technology의 중앙 집중식 스키드 설계에 사용되는 연속 사이드 스트림 주입 여과 기능을 갖춘 CDU 플랫폼은 필터 교체를 위해 시스템을 종료할 필요 없이 미립자 수를 낮게 유지합니다. 결과적으로 열 저항 저하가 감소하면 냉각판 교체 간격이 연장되고 서버 수명 주기 동안 설계된 열 전달 계수가 유지됩니다.
CDU 냉각 설치 및 시운전 고려 사항
잘 설계된 CDU 시스템이라도 설치 및 시운전이 올바른 순서를 따르지 않으면 성능이 저하됩니다. 현장 배치에서 볼 수 있는 가장 일반적인 오류에는 2차 루프의 공기 혼입, 잘못된 이슬점 설정점, DC 유압 동력 장치 VFD 매개변수의 부적절한 시운전 등이 포함됩니다.
플러싱 및 공기 퍼지
냉각판을 연결하기 전에 지정된 냉각수(일반적으로 측정된 저항률이 0.5MΩ·cm 이상인 탈이온수)로 2차 루프를 세척해야 합니다. 냉각판 마이크로 채널의 에어 포켓은 핫스팟을 생성하고 벌크 냉각수가 포화 온도보다 훨씬 낮은 경우에도 국부적인 비등을 일으킬 수 있습니다. 매니폴드의 모든 높은 지점에 자동 공기 배출 지점을 설치해야 하며, 충전 중에 CDU의 환기 포트를 순환해야 합니다. DCX ECDU Entry 모델과 같은 사전 배관된 CDU 플랫폼에는 부품별 제작에 비해 현장 배관 노동력을 최대 60%까지 줄일 수 있는 통합 공기 배출 지점이 있는 내장형 공급/반환 헤더가 포함되어 있습니다.
이슬점 설정점 시운전
CDU 컨트롤러의 이슬점 관리 알고리즘은 데이터 홀 내부 센서에서 온도 및 상대 습도 판독값을 가져와 냉각수 공급 온도 하한을 계산합니다. 데이터 홀이 24°C 및 45% 상대 습도에서 작동하는 경우 이슬점은 약 11.5°C이며 CDU는 적절한 안전 여유를 두고 2차 공급을 최소 13°C 이상으로 유지해야 합니다. 예를 들어 환기 공기 흐름이 아닌 천공된 타일 공기 흐름 근처에 습도 센서를 배치하는 등 센서 배치 오류로 인해 지속적인 경보가 발생하거나 더 나쁘게는 감지되지 않는 응결 이벤트가 발생합니다.
DC 유압 동력 장치 VFD 튜닝
CDU의 DC 유압 동력 장치를 제어하는 가변 주파수 드라이브는 설치된 보조 루프의 실제 유압 곡선에 맞춰 조정되어야 합니다. 과속 설정으로 인해 냉각판 입구에 과도한 압력이 발생하여 씰이 돌출되거나 커넥터가 손상될 위험이 있습니다. 저속 설정은 흐름을 줄이고 최대 작업 부하 동안 칩 온도가 상승하도록 허용합니다. 대부분의 CDU 시운전 프로토콜에는 여러 작동 지점에서 펌프 속도, 차압, 입구/출구 온도를 기록하고 계산된 열 전달이 서버 열 설계 지점과 ±5% 이내로 일치하는지 확인하는 작업이 포함됩니다.
중복성 테스트
CDU 냉각 시스템 작동을 선언하기 전에 각 중복 펌프 세트를 별도로 실행해야 합니다. N 1 구성의 경우 대기 장치가 자동 전환 시간(일반적으로 3초 미만) 내에 시작되고 냉각판 공급 온도가 전환 중 트립 설정점을 초과하지 않는지 확인하는 동안 기본 펌프가 차단됩니다. 2N 구성의 경우 두 트레인이 동시에 실행되어 매니폴드를 통한 균형 잡힌 흐름 분포를 확인한 다음 각 트레인이 차례로 격리됩니다.
CDU 냉각과 대체 액체 냉각 접근 방식
CDU 기반 직접 칩 냉각은 데이터 센터에서 가장 널리 배포된 액체 냉각 형태이지만 RDHx(후면 도어 열 교환기), 단상 침수 및 2상 침수와 함께 존재합니다. 각각은 서로 다른 역할을 갖고 있으며 DC 유압 동력 장치 요구 사항은 접근 방식에 따라 크게 다릅니다.
데이터 센터 애플리케이션을 위한 액체 냉각 기술 비교(2025~2026) | Technology | 열포집률 | 서버 수정 필요 | DC 유압 장치 역할 | 최대 랙 전력 지원 |
| CDU 직접 칩 | 랙 열의 60~80% | CPU/GPU의 냉각판 필요 | 1차 2차 루프 드라이버 | 250kW |
| 후면 도어 열교환기(RDHx) | 랙 열의 40~60% | 서버 수정 없음 | 방열수 순환 | ~60kW(에어사이드 제한) |
| 단상 침수 | 랙 발열 최대 98% | 유전체 탱크의 베어보드 | 유전체 순환 펌프 | 300kW |
| 2단계 몰입 | 랙 발열 최대 98% | 끓는 액체에 있는 베어 보드 | 저부하 보충/응축수 펌프 | 500kW |
랙 열의 60~80%만 포착함에도 불구하고 CDU 직접 칩 냉각이 현재 배포를 지배하는 이유(DIMM, 스토리지, 전원 공급 장치와 같은 비액체 냉각식 구성 요소에서 대류를 통해 나가는 잔여 열은 보충 공기에 의해 처리됨)는 서버 호환성과 운영 친숙성의 조합입니다. 침수식 시스템과 달리 CDU 냉각식 랙은 표준 서버 섀시, 표준 유지 관리 절차 및 서버 OEM의 표준 보증 범위를 유지합니다. 이는 대규모 설치 기반을 보유한 기업 구매자에게 중요한 요소입니다.
CDU 냉각 시스템 및 DC 유압 동력 장치 유지 관리
적절한 크기의 DC 유압 동력 장치를 실행하는 잘 설계된 CDU 냉각 시스템은 최소한의 개입으로 수년 동안 작동할 수 있지만 계획되지 않은 가동 중지 시간을 방지하려면 구조화된 예방 유지 관리 프로그램이 필수적입니다.
- 냉각수 저항성 점검(매월): 탈이온수는 파이프 벽과 냉각판 재료에서 이온 오염물을 천천히 흡수합니다. 저항률이 0.1MΩ·cm 미만으로 떨어지면 혼합층 수지 카트리지를 교체해야 한다는 신호입니다. 저항이 낮은 냉각수를 사용하면 알루미늄 냉각판 채널의 갈바닉 부식이 가속화됩니다.
- 필터 카트리지 검사(분기별): 0.2~10 마이크론 등급의 사이드 스트림 필터는 루프 속도와 파이프 표면적에 비례하는 비율로 미립자를 축적합니다. 대부분의 CDU 플랫폼에는 필터 하우징 전체에 차압 표시기가 포함되어 있습니다. 제조업체의 임계값(일반적으로 0.3~0.5bar)을 초과하면 변경 권장 사항이 트리거됩니다. 이중 필터 하우징이 있는 플랫폼을 사용하면 2차 루프 흐름을 중단하지 않고 변경할 수 있습니다.
- 펌프 베어링 진동 분석(반기별): 씰이 없는 자기 구동 DC 유압 동력 장치에도 임펠러 샤프트에는 시간이 지남에 따라 마모되는 베어링이 있습니다. 펌프 케이싱에 설치된 가속도계를 사용한 진동 분석을 통해 고장이 발생하기 3~6개월 전에 베어링 마모가 진행되는 것을 감지할 수 있습니다. 이는 긴급 정지 없이 계획된 교체 일정을 잡을 수 있는 충분한 리드 타임입니다. DCX의 ECDU 제어 플랫폼은 모터 전류 및 진동 추세를 지속적으로 기록하고 BMS 인터페이스를 통해 예측 유지 관리 경고를 표시합니다.
- 열교환기 오염 평가(연간): 판형 열교환기의 1차측(방수) 표면은 특히 방열수의 경도나 생물학적 함량이 높은 지역에서 오염 침전물이 발생할 가능성이 가장 높은 위치입니다. 측정된 흐름 및 온도 조건에서 실제 열 전달률을 설계 곡선과 비교하는 연간 열 성능 테스트를 통해 2차 루프 공급 온도가 저하되기 전에 오염을 감지합니다.
- 냉각판 육안 검사(서버 새로 고침 시): 서버를 교체하거나 업그레이드하는 경우 냉각판에 부식 구멍, 스코어링 또는 빠른 연결 해제 장치의 O-링 돌출이 있는지 육안으로 검사해야 합니다. Eaton의 CDU 문서에는 360도 회전 피팅을 사용한 블라인드 메이트 퀵 디스커넥트가 연결 및 분리 중에 가해지는 힘을 최소화하여 O링 손상을 줄인다고 명시되어 있습니다. 하지만 검사는 여전히 필요합니다.
CDU 냉각의 미래: 차세대를 형성하는 추세
여러 융합 기술 동향이 2020년대 후반까지 CDU 냉각 시스템과 DC 유압 동력 장치가 어떻게 발전하는지를 형성할 것입니다. 이러한 방향을 이해하면 데이터 센터 계획자가 미래의 인프라 세대와 호환되는 구매 결정을 내리는 데 도움이 됩니다.
48V DC 전원 아키텍처
대규모 시설에서 구리 손실을 줄이기 위해 48V DC 랙 배전을 채택함에 따라 CDU 펌프 어셈블리는 기본적으로 48V에서 실행되도록 재설계되고 있습니다. 이는 CDU의 전기 아키텍처에서 AC 전원 공급 장치를 제거하여 변환 손실을 줄이고 유지 관리를 단순화합니다. Moog의 CoreMotion 문서에는 이미 48V DC가 지원되는 작동 전압으로 나열되어 있습니다.
AI 기반 흐름 제어
차세대 CDU 제어 플랫폼은 워크로드 유형에 따라 냉각 수요를 예측하는 기계 학습 알고리즘을 통합하고 있습니다. 예를 들어 행렬 곱셈 집약적 AI 교육(지속적인 피크 전력)과 추론 제공(가변성이 높고 버스트가 많은 로드)을 구별합니다. 하이퍼스케일 배포의 초기 현장 데이터에 따르면 예측 흐름 조정은 반응성 비례 적분 제어 루프에 비해 펌프 에너지를 20~40% 줄입니다.
표준화된 빠른 연결 인프라
OCP(Open Compute Project) 및 이에 상응하는 산업 컨소시엄은 CDU 매니폴드 연결 지점의 표준화를 추진하여 다중 공급업체 냉각판을 맞춤형 피팅 없이 단일 CDU에 연결할 수 있도록 합니다. OCP 프로젝트 데슈트의 5세대 사양에서 영감을 받은 Eaton ROL4000은 표준 연결 프로파일이 3°C 접근 온도에서 2MW 냉각 부하를 어떻게 제공할 수 있는지 보여줍니다. 이는 AT3 등급 열교환기와 정밀하게 제어되는 DC 유압 동력 장치 출력을 통해서만 달성할 수 있습니다.
표준으로 통합된 열 회수
특히 유럽의 규제 압력으로 인해 열 회수 조항을 기본 CDU 사양에 통합하는 작업이 가속화되고 있습니다. WKM-Michel의 현재 CDU 라인업에는 폐열 추출을 위한 공장 옵션 열 교환기 포트가 포함되어 있으며, 냉각 성능을 보장하는 제어 전략은 열 회수 처리량보다 절대적인 유압 우선 순위를 차지합니다. 데이터 센터 거부 열에서 지역 난방 네트워크를 공급하는 기능은 2025~2026년 플랫폼 릴리스에서 프리미엄 옵션에서 표준 기능으로 이동하고 있습니다.
CDU 냉각에 관해 자주 묻는 질문
CDU와 CRAC 장치의 차이점은 무엇입니까?
CRAC(컴퓨터실 에어컨) 장치는 냉매 또는 냉각수를 사용하여 데이터 홀 내 재순환된 공기를 냉각합니다. CDU는 냉각판이나 매니폴드를 통해 IT 하드웨어에 냉각수를 직접 분배하는 액체-액체 열 교환기 시스템입니다. CDU는 고밀도 애플리케이션에 훨씬 더 열 효율적이지만 서버 측 냉각판 호환성이 필요합니다. CRAC 장치는 수정되지 않은 표준 서버와 함께 작동하며 랙 열의 60~80%를 액체 형태로 포착하여 공기 제거를 위한 일부 잔류 열을 남겨두는 CDU 설치를 위한 보조 냉각 역할을 합니다.
CDU 응용 분야에서 DC 유압 동력 장치는 표준 AC 펌프와 어떻게 다릅니까?
DC 유압 동력 장치는 전자 정류 기능이 있는 브러시리스 DC 모터를 사용하여 가변 속도 제어, 부분 부하 시 더 높은 효율성, 더 낮은 음향 방출 및 DC 배전 버스(12V 또는 48V)와의 호환성을 제공합니다. 표준 AC 펌프는 고정 속도(또는 별도의 외부 VFD 사용)로 작동하고 AC 전원 공급 장치가 필요하며 무부하 손실이 더 높습니다. 공간과 전력이 엄격하게 제한되어 있고 다양한 작업 부하가 적응형 흐름을 요구하는 랙 내 CDU 애플리케이션의 경우 DC 유압 동력 장치는 이제 Panasonic, Moog 및 TOPSFLO를 포함한 주요 제조업체에서 기본 선택입니다.
CDU 2차 루프에는 어떤 냉각수를 사용해야 합니까?
가장 일반적인 선택은 저항률이 0.5 MΩ·cm 이상으로 유지되는 탈이온수입니다. 주변 온도가 10°C 아래로 떨어질 수 있는 시설(실외 냉각, 가장자리 위치)의 경우 동결 방지를 위해 25~30% 글리콜(PG25 또는 PG30)의 프로필렌 글리콜-물 혼합물이 사용됩니다. 프로필렌 글리콜은 비열 용량을 약간 감소시키고 점도를 증가시킵니다. 두 가지 모두 주어진 열 부하에 필요한 펌핑 에너지를 증가시킵니다. 이는 DC 유압 동력 장치 크기 조정에서 반드시 고려해야 하는 요소입니다. 알루미늄 및 구리 냉각판 호환성을 위해 특별히 제작된 억제제 패키지를 사용해야 하며 시스템 pH는 7.0~8.5 사이로 유지되어야 합니다.
CDU 냉각을 기존 공냉식 데이터 센터에 개조할 수 있습니까?
예, 하지만 실제적인 복잡성은 공백에 이미 시설용수를 사용할 수 있는지 여부에 따라 달라집니다. 냉수 라이저가 기계실에서 끝나지만 데이터 홀 바닥에서는 끝나지 않는 경우 유연한 호스 어셈블리를 통해 연결된 내부 CDU가 방해를 최소화하는 경로를 제공합니다. CRAC 장치는 잔열 제거를 위해 계속 작동할 수 있으며 CDU 적용 범위는 랙별로 확장됩니다. 컴팩트한 인로우 CDU 플랫폼은 이러한 브라운필드 사용 사례를 염두에 두고 특별히 설계되었습니다. 예를 들어 DCX HYDRO CDU 12는 "인로우 또는 기술 복도 배치가 있는 모든 데이터룸 환경"에 적합한 것으로 설명됩니다. 배관 인건비가 지배적인 비용 변수입니다. 공급/반환 헤더와 공기 배출 지점을 포함하는 사전 배관된 CDU 플랫폼은 설치 시간을 크게 줄일 수 있습니다.
CDU 냉각 시스템에 적합한 이중화 수준은 무엇입니까?
적절한 중복성 수준은 더 광범위한 데이터 센터 계층 요구 사항을 반영합니다. Tier III에 해당하는 배포(99.982% 가동 시간)는 일반적으로 각 CDU 내에서 N 1 펌프 이중화를 사용하며, 인접한 랙으로의 흐름을 방해하지 않고 CDU를 오프라인으로 전환할 수 있는 매니폴드 격리 밸브와 결합됩니다. Tier IV 동급 배포는 2N 아키텍처를 사용합니다. 즉, 각각 랙 열 부하를 100% 처리할 수 있는 크기의 2개의 독립적인 CDU 트레인이며, 펌프 오류 또는 유지 관리 시 자동 전환이 가능합니다. 짧은 열 조절만으로도 수천 개의 GPU에서 작업 완료 시간이 저하되는 하이퍼스케일 AI 교육 환경의 경우 추가 자본 비용에도 불구하고 2N 아키텍처가 표준입니다.
CDU 냉각은 공기 냉각과 비교하여 PUE에 어떤 영향을 미치나요?
온수 호환 열교환기와 최적으로 조정된 DC 유압 동력 장치로 작동하는 잘 작동되는 CDU 냉각 시스템은 일반적으로 공냉식 레거시 시설의 일반적인 1.4~1.8 범위에서 1.1~1.2로 시설 PUE를 줄입니다. 개선은 에너지 집약적인 컴퓨터실 공기 처리기 제거, 더 높은 허용 공급 수 온도로 인한 자유 냉각 시간 연장(냉각기 끄기 작동), 액체 냉각식 CPU 및 GPU가 더 이상 열 방출을 위해 동일한 공기 흐름을 필요로 하지 않기 때문에 IT 장비 팬 전력 감소라는 세 가지 소스에서 비롯됩니다. 일부 하이퍼스케일 운영자는 온대 기후의 새로운 액체 냉각 시설에 대해 PUE 값이 1.05에 근접한다고 보고합니다.
CDU 냉각 시스템의 일반적인 수명은 얼마나 됩니까?
CDU 시스템의 판형 열 교환기 및 매니폴드 배관은 냉각수 화학적 성질이 유지되고 시스템 압력이 설계 한계 내에 유지된다는 가정 하에 정상 작동 조건에서 15~20년의 서비스 수명을 갖도록 설계되었습니다. 조기 교체가 필요할 가능성이 가장 높은 구성품은 펌프 어셈블리(일반적으로 자기 구동 DC 유압 동력 장치의 베어링 수명은 5~8년, 예측 유지 관리를 통해 연장 가능)와 신속 분리 피팅의 탄성 씰(연결 빈도에 따라 2~5년)입니다. 제어 전자 장치 및 센서 모듈은 일반적으로 3~5년 동안 보증되며 이전 플랫폼 세대에 대한 펌웨어 지원이 종료됨에 따라 7~10년 주기로 교체해야 할 수도 있습니다.
100kW AI 서버 랙에 CDU에 필요한 유량은 얼마입니까?
물을 냉각수로 사용하는 2차측 온도 차이가 10K인 100kW 랙의 경우 필요한 질량 흐름은 약 2.4kg/s 또는 144L/min입니다. 매니폴드의 흐름 분배 손실에 대해 15%의 안전 여유를 추가하면 CDU 배출구에서 DC 유압 동력 장치 사양이 약 165L/min이 됩니다. 3bar의 설계 헤드(냉각판 및 매니폴드 압력 강하를 고려)에서 이는 약 820W의 펌프 유압 동력 요구 사항에 해당합니다. DC 유압 동력 장치 효율이 65~75%인 경우 펌프 어셈블리에 대한 전기 입력은 약 1.1~1.3kW로 랙 IT 부하의 1.3% 미만이므로 액체 냉각의 펌핑 오버헤드가 열적 이점에 비해 무시할 수 있음을 확인시켜 줍니다.
