유압 시스템은 힘 측면에서 어떤 역할을 합니까?

유압 시스템은 밀폐된 유체를 통해 압력을 전달하여 기계적 힘을 전달, 증폭 및 정밀하게 제어합니다. 핵심 기능은 간단합니다. 작은 피스톤에 작은 힘이 가해지면 큰 피스톤에 큰 힘이 가해지면 동일한 압력이 발생합니다. , 압력은 제한된 액체 전체에 균등하게 분포되기 때문입니다(파스칼의 법칙). 이로 인해 유압 기술은 지금까지 설계된 가장 힘 효율적인 기계 솔루션 중 하나로, 작업자가 한 손으로 제어하는 ​​장비로 수만 킬로그램을 이동할 수 있습니다. 유압 동력 장치(HPU)는 이 프로세스의 중심에 위치하며 시스템의 모든 액추에이터가 의존하는 가압 유체 소스 역할을 합니다.

유압력 증폭 뒤에 숨은 물리학

파스칼의 법칙은 밀폐된 유체에 가해진 압력이 모든 방향으로 줄어들지 않고 전달된다는 것을 나타냅니다. 수학적 결과는 힘 출력이 피스톤 면적에 따라 직접적으로 확장된다는 것입니다. 작업자가 표면이 1cm²인 피스톤을 100N으로 밀면 결과적으로 100N/cm²의 압력이 유체 전체에 전파됩니다. 해당 압력이 50cm² 면의 출력 실린더에 도달하면 파스칼의 법칙이 요구하는 것 이상의 추가 에너지 입력 없이 50:1의 힘 곱셈인 5,000N을 전달합니다.

이것은 마법이나 공짜 에너지원이 아닙니다. 절충점은 거리입니다. 출력 피스톤은 입력 피스톤이 이동하는 거리의 1/50만 이동합니다. 에너지가 보존됩니다. 유압 장치가 유난히 잘하는 일은 힘과 변위를 특정 용도에 필요한 비율로 바꾸는 것입니다. 이는 기계 기어가 수행하는 작업이지만 훨씬 더 많은 마찰 손실과 구조적 복잡성이 있습니다.

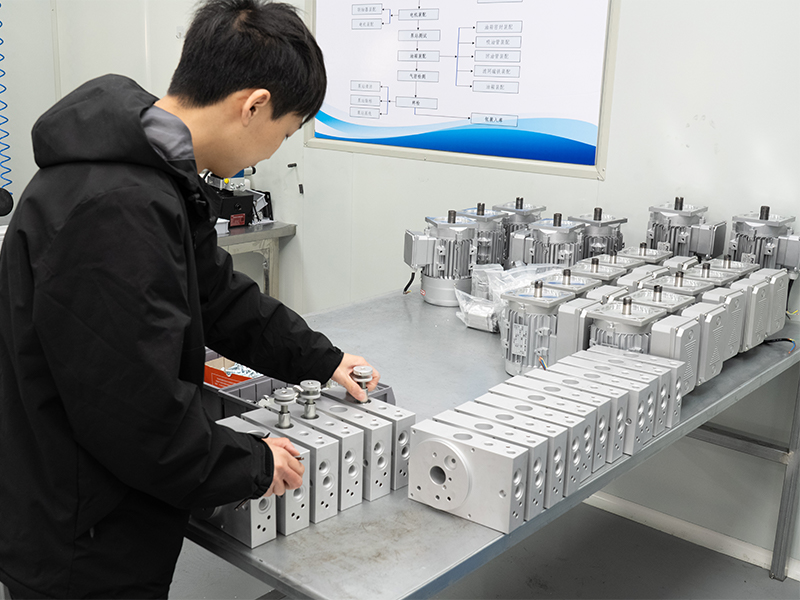

실제 산업 시스템에서는 유압 동력 장치 이 압력은 지속적으로 필요에 따라 생성됩니다. 일반적인 HPU는 저장소(보통 50~500리터), 모터 구동 펌프, 압력 릴리프 밸브, 여과 및 냉각 회로를 결합합니다. 펌프는 회전 기계적 에너지를 유체 압력으로 변환하여 일반적으로 다음을 달성합니다. 140bar~350bar 사이의 작동 압력 응용 프로그램에 따라. 해당 압력은 필요할 때마다 액추에이터가 선형 또는 회전력으로 다시 변환하는 저장된 기계적 전위입니다.

힘 vs. 압력 vs. 흐름: 개념을 바로잡기

흔히 혼동되는 점은 압력과 흐름 사이의 관계입니다. 압력(bar 또는 PSI로 측정)은 실린더가 발휘할 수 있는 힘을 결정합니다. 유량(분당 리터 또는 GPM으로 측정)은 실린더가 움직이는 속도를 결정합니다. 유압 동력 장치는 두 가지를 모두 올바른 조합으로 공급해야 합니다.

• 낮은 유량의 높은 압력 → 매우 무거운 하중의 느린 움직임
• 높은 유량으로 더 낮은 압력 → 더 가벼운 하중의 빠른 이동
• 고유량의 고압 → 최대 출력, 더 큰 HPU 모터 및 펌프 필요

공식 F = P × A(힘은 압력에 실린더 면적을 곱한 것과 같음)가 회로의 모든 액추에이터에 적용됩니다. 엔지니어는 이 방정식을 사용하여 설계 단계에서 실린더 크기를 지정하고, 펌프 등급을 선택하고, 릴리프 밸브 임계값을 설정합니다.

유압 동력 장치가 실제로 강제로 수행하는 작업

유압 동력 장치는 단순히 탱크에 볼트로 고정된 펌프가 아닙니다. 시스템 전반에 걸쳐 전력을 관리하는 역할은 적극적이고 지속적입니다. HPU는 세 가지 힘 관련 매개변수, 즉 사용 가능한 최대 압력(메인 릴리프 밸브에 의해 설정됨), 각 회로 분기에 전달되는 작동 압력(개별 감압 밸브에 의해 설정됨), 힘이 적용될 수 있는 속도(유량 제어 밸브에 의해 제어됨)를 동시에 조절합니다.

압력 생성 및 완화

모든 유압 동력 장치에는 시스템의 최대 허용 압력으로 설정된 릴리프 밸브가 하나 이상 통합되어 있습니다. 액추에이터가 움직일 수 없는 부하에 대해 정지하는 경우 펌프는 계속해서 흐름을 전달합니다. 릴리프 밸브가 없으면 기계적으로 문제가 발생할 때까지 압력이 상승합니다. 릴리프 밸브는 과잉 흐름을 저장소로 다시 전환시킵니다. , 안전한 수준의 캡핑 력. 80cm² 보어 실린더를 작동하는 200bar 시스템에서 이론적 최대 힘 출력은 160,000N(약 16.3미터톤)입니다. 그리고 그 한도는 운전자 구속이 아닌 HPU의 릴리프 설정에 의해 유지됩니다.

비례 밸브를 통한 힘 조절

최신 유압 동력 장치에는 0과 시스템 최대값 사이에서 무한 가변 힘 출력을 허용하는 비례 또는 서보 밸브가 점차 통합되고 있습니다. ON/OFF 방향 제어 밸브와 달리 비례 밸브는 전기 신호(일반적으로 0~10V 또는 4~20mA)에 반응하고 해당 신호에 정비례하여 스풀의 위치를 ​​지정합니다. 결과적으로 프레스는 사이클의 한 단계 동안 5,000N을 적용하고 프레싱 단계 동안 80,000N까지 부드럽게 증가할 수 있습니다. 이 모든 것은 기계적인 조정 없이 HPU의 전자 컨트롤러에 의해 제어됩니다.

부하 감지 HPU 설계

부하 감지 유압 동력 장치는 액추에이터의 압력 요구를 지속적으로 측정하고 이에 맞게 펌프 출력을 조정합니다. 항상 최대 압력을 생성하고 초과분을 릴리프 밸브 위로 버리는 대신 부하 감지 HPU는 부하에 실제로 필요한 압력과 약간의 여유(일반적으로 부하 압력보다 20~30bar 높음)만 생성합니다. 이 접근 방식은 고정 변위 시스템에 비해 에너지 소비를 30~50% 줄입니다. 다양한 부하가 있는 응용 분야에서 - 모바일 장비, 사출 성형 기계 및 자동화된 프레스 라인에서 상당한 이점을 제공합니다.

유압 시스템이 관리하는 힘의 유형

유압 시스템은 여러 가지 서로 다른 힘 범주를 처리하며, 각 범주를 이해하면 이 기술이 항공우주 랜딩 기어부터 농업 수확 장비에 이르기까지 다양한 응용 분야에 나타나는 이유를 알 수 있습니다.

각 힘 범주에는 특별히 구성된 유압 동력 장치와 회로가 필요합니다. 인장력을 요구하는 볼트 체결 응용 분야에는 낮은 유속과 정밀한 압력 제어 기능을 갖춘 고압 HPU(유압 볼트 텐셔너의 경우 700~1,000bar)가 필요합니다. 대형 윈치 애플리케이션은 고유량 HPU에 의해 공급되는 유압 모터의 지속적인 높은 토크 출력을 우선시합니다. 동일한 물리적 원리가 적용되지만 구성 요소 선택은 크게 다릅니다.

유압 실린더가 압력을 사용 가능한 힘으로 변환하는 방법

유압 실린더는 유체 압력을 선형 힘으로 변환하는 가장 일반적인 액추에이터입니다. 강철 배럴, 피스톤 및 막대로 구성됩니다. 유압 동력 장치의 가압 오일이 피스톤의 한쪽으로 들어가 피스톤과 로드를 반대 방향으로 미는 순 힘을 생성합니다. 생성된 힘은 F = P × A를 직접 따릅니다.

복동 실린더의 차동력 문제

양쪽에서 압력을 받는 복동 실린더는 확장 및 수축 시 서로 다른 힘을 생성합니다. 확장 시 전체 보어 면적(예: 100cm²)이 압력에 노출됩니다. 후퇴 시 로드는 피스톤 면의 일부를 차지하여 더 작은 환형 면적을 남깁니다(예: 로드가 유효 면적을 35% 줄인 경우 65cm²). 200bar에서 확장력은 200,000N입니다. 동일한 압력 소스에서 수축력은 130,000N에 불과합니다. 회로 설계자는 이러한 비대칭성을 고려해야 합니다. HPU 출력과 실린더 주변의 기계 구조를 모두 지정할 때.

카운터밸런스 밸브 및 힘 억제

실린더가 매달린 하중(올려진 크레인 붐, 기울어진 덤프 트럭 본체, 들어 올려진 프레스 플래튼)을 붙잡을 때 중력은 유압 회로가 저항해야 하는 지속적인 힘을 가합니다. 카운터밸런스 밸브는 부하 유발 압력보다 약간 높게 설정된 파일럿 체크 밸브입니다. HPU가 적극적으로 동작을 명령하지 않는 한 실린더가 움직이는 것을 방지합니다. 이것이 없으면 호스 고장이나 밸브 오작동으로 인해 부하가 통제할 수 없게 떨어질 수 있습니다. 따라서 카운터 밸런스 밸브는 선택적 개선이 아닌 중요한 힘 안전 장치입니다.

실제 산업 응용 분야의 유압력

교과서적인 유압 장치와 실제 배치된 시스템 사이의 격차는 종종 다양한 조건에서 힘이 어떻게 관리되는지에 따라 결정됩니다. 여러 산업 분야에서 실제로 유압력 조작이 달성하는 범위가 얼마나 되는지 보여줍니다.

금속 성형 및 스탬핑 프레스

판금 딥 드로잉에 사용되는 대형 유압 프레스는 5,000kN의 압축력(약 500미터톤)을 적용할 수 있습니다. 이러한 프레스에 공급되는 유압 동력 장치는 일반적으로 250~350bar에서 작동하며 유압 어큐뮬레이터를 통합하여 구동 모터의 크기를 크게 하지 않고도 성형 스트로크 동안 최대 유량 요구를 처리합니다. 어큐뮬레이터는 스트로크 사이에 가압된 유체를 저장했다가 프레스가 짧은 시간 동안 최대 힘을 ​​요구할 때 신속하게 유체를 방출합니다. 이를 통해 HPU 모터의 크기를 최대 전력이 아닌 평균 전력에 맞게 조정할 수 있으며 어큐뮬레이터가 없는 시스템에 비해 모터 크기를 40~60% 줄일 수 있습니다.

해양 및 해저 장비

유정 및 가스정의 해저 폭발 방지 장치(BOP)는 기계적 접근이 불가능한 깊이에서 작동합니다. 이 맥락에서 해저 제어 모듈이라고도 불리는 유압 동력 장치는 690bar(10,000PSI)를 초과하는 압력에 대해 유정 구멍을 밀봉하는 램을 닫아야 합니다. 램 자체에는 수천만 뉴턴의 작동력이 필요합니다. 중복성은 협상할 수 없습니다. 모든 해저 HPU에는 여러 개의 독립적인 압력 축압기가 통합되어 있습니다. 국제 유정 관리 규정에 따라 표면 전력 공급 없이 BOP를 최소 두 번 작동할 수 있을 만큼 충분한 에너지가 저장되어 있어야 합니다.

이동식 건설장비

50톤 굴삭기는 엔진 구동 유압 펌프를 붐, 암, 버킷 및 스윙 회로에 동시에 공급하는 이동식 유압 동력 장치로 사용합니다. 일반적인 작동 압력은 320~380bar입니다. 버킷 실린더만으로도 350~500kN의 돌파력을 생성할 수 있어 기계가 압축된 암석처럼 단단한 토양을 절단할 수 있습니다. 최신 굴삭기는 각 회로의 압력 수요를 모니터링하고 이에 따라 펌프 변위를 조정하는 전자 부하 감지 제어 장치를 사용하여 대형 부하에 대해 최대 속도로 작동하지 않고 엔진 작동을 최대 효율 근처로 유지합니다.

항공우주 비행 제어 작동

상업용 항공기는 207bar(3,000PSI)에서 작동하는 유압 시스템을 사용하며 일부 최신 플랫폼은 345bar(5,000PSI)로 이동하여 고속에서 수백 킬로뉴턴에 도달할 수 있는 공기 역학적 부하에 대해 비행 제어 표면을 움직입니다. 항공기의 엔진 구동 펌프는 기내 유압 동력 장치 역할을 하며 비상 백업을 위한 전기 모터 펌프와 램 공기 터빈으로 보완됩니다. 여기서 힘은 클 뿐만 아니라 조종사의 입력에 정확하게 비례해야 합니다. 이것이 바로 전기유체정역학적 액추에이터(EHA)(각 액추에이터에 통합된 독립형 유압 동력 장치)가 플라이바이와이어 항공기에서 점점 더 많이 사용되는 이유입니다.

유압 시스템의 힘 손실 및 이를 최소화하는 방법

100% 효율적인 유압 시스템은 없습니다. 힘과 에너지 손실은 여러 지점에서 발생하며 잘 설계된 유압 동력 장치는 각 소스를 체계적으로 처리합니다.

라인 및 밸브의 점성 마찰 손실

오일이 파이프, 호스 및 밸브 통로를 통해 흐를 때 점성 마찰로 인해 압력이 소모됩니다. 이러한 압력 강하는 액추에이터가 HPU가 생성하는 압력보다 적은 압력을 받는다는 것을 의미합니다. Hagen-Poiseuille 관계는 층류에서 속도의 4승에 따라 압력 강하가 증가한다는 것을 보여줍니다. 즉, 파이프 직경을 두 배로 늘리면(따라서 유속 감소) 저항이 16배로 떨어집니다. 적절한 크기의 유압 라인은 속도를 압력 라인에서 2~4m/s로 제한하고 리턴 라인에서 1~2m/s로 제한하여 정상 작동 시 마찰 손실을 시스템 압력의 2~3% 미만으로 유지합니다.

씰과 밸브 전반의 누출 손실

모든 유압 실린더와 밸브에는 내부 누출이 있습니다. 즉, 유용한 작업을 수행하지 않고 씰과 스풀 간극을 우회하는 오일입니다. 씰이 마모된 실린더에서는 내부 누출로 인해 피스톤이 하중을 받을 때 표류할 수 있으며, HPU는 위치를 유지하기 위해 추가 흐름을 공급하여 지속적으로 보상해야 합니다. 정상적인 실린더의 내부 누출은 일반적으로 정격 압력에서 1~5mL/min입니다. ; 씰이 마모되면 이 수치가 수백 mL/min으로 증가할 수 있으며, 전환된 오일이 부하를 이동하지 않고 운동 에너지를 열로 변환하므로 힘 손실과 HPU 과열이 모두 발생할 수 있습니다.

열 손실 및 유체 점도 변화

온도가 상승하면 유압 오일 점도가 감소합니다. 올바른 작동 온도(일반적으로 40~60°C)에서 오일은 적절한 윤활을 제공하고 누출을 제어할 수 있습니다. 80°C 이상에서는 점도가 급격히 떨어지고 누출이 증가하며 씰 성능 저하가 가속화되고 산화가 오일의 화학적 성질을 파괴하기 시작합니다. 유압 동력 장치의 열 교환기는 이 허용 가능한 범위 내에서 유체 온도를 유지합니다. 산업용 HPU는 일반적으로 연속 작동 시 입력 전력의 25~35%를 열로 거부하도록 크기가 지정됩니다. 이는 유체를 가압하는 데 투자된 기계적 에너지의 상당 부분이 액추에이터에 유용한 힘으로 도달하지 않는다는 점을 상기시켜 줍니다.

유압력과 대체 기술 비교

공압식 및 전자기계식 대안과 비교하면 유압 시스템이 힘으로 어떤 역할을 하는지 이해하는 것이 더 명확해집니다.

• 공압 시스템 유압 장치의 경우 140~700bar에 비해 6~10bar에서 작동합니다. 동일한 힘 출력을 위해 공압 실린더는 훨씬 더 커야 합니다. 일반적으로 보어 면적의 20~50배입니다. 공압은 가볍고 빠르며 반복적인 작업에 적합하지만 유압 액츄에이터의 힘 밀도에 접근할 수는 없습니다.
• 전기 선형 액추에이터 (볼 스크류 또는 롤러 스크류 구동)은 정밀한 위치 제어로 높은 힘을 얻을 수 있지만 모터의 열적 제약으로 인해 제한됩니다. 연속적으로 500kN을 생성하는 볼 스크류 액추에이터에는 동등한 유압 실린더 및 HPU보다 몇 배 더 크고 무거운 모터 및 구동 시스템이 필요합니다. 간헐적인 최대 부하의 경우 HPU 축전지를 비교에서 제외하면 격차가 크게 줄어듭니다.
• 전기 유압식 액추에이터(EHA) 두 기술을 결합합니다. 전기 모터가 액추에이터 본체에 직접 통합된 소형 펌프를 구동하여 중앙 유압 라인을 제거합니다. 이러한 독립형 장치는 유압 장치의 힘 밀도 이점을 유지하는 동시에 에너지 효율성을 향상시키고 분산 작동 아키텍처를 위한 중앙 집중식 유압 동력 장치를 제거합니다.

이 비교의 결론은 유압력 증폭이 출력 밀도(시스템 부피 및 중량에 대한 힘 출력의 비율)에서 타의 추종을 불허한다는 것입니다. 1,000kN을 생성하는 유압 실린더의 무게는 80kg이고 점유 면적은 0.04m3입니다. 동등한 전기 기계식 액추에이터는 무게가 몇 배 더 크고 훨씬 더 많은 공간을 차지합니다.

주어진 힘 요구사항에 맞는 유압 동력 장치 선택

알려진 강제 요구 사항에 대해 HPU를 지정하는 것은 논리적 순서를 따릅니다. 각 단계는 이전 단계를 기반으로 하며 계산 초기의 오류는 대형 또는 소형 장비로 이어집니다.

1. 필요한 최대 힘을 정의합니다. 동적 힘, 마찰 및 안전 계수(일반적으로 계산된 부하의 1.25~1.5배)를 포함한 각 액추에이터의 성능.
2. 작동압력을 선택하세요 — 압력이 높을수록 더 작은 실린더가 가능하지만 더 견고한 씰, 피팅 및 호스가 필요합니다. 200~250bar는 일반적인 산업 균형점입니다.
3. 필요한 실린더 보어 계산 A = F ¼ P를 사용합니다. 250bar에서 500kN의 경우: A = 500,000N ¼ 250N/cm² = 2,000cm², 보어 직경은 약 504mm입니다.
4. 필요한 유량 결정 원하는 실린더 속도 기준: Q = A × v. 0.05m/s로 확장되는 2,000cm² 실린더의 경우: Q = 2,000cm² × 5cm/s = 10,000cm²/s = 600리터/분.
5. 구동 모터 전력 계산 : P = (Q × 압력) ¼ 효율. 600L/min 및 250bar, 85% 효율: P ≒ (600/60 × 10⁻³ m³/s × 25,000,000 Pa) ¼ 0.85 ≒ 294 kW.
6. 저장소 크기 조정 — 일반적인 경험 법칙은 분당 펌프 유량의 3~5배입니다. 600L/min 펌프의 경우 저장소는 1,800~3,000리터입니다.
7. 열 거부 요구 사항 평가 연속 작동 시 입력 전력의 25~35%를 열로 처리할 수 있는 쿨러를 지정합니다.

이러한 구조화된 접근 방식은 유압 동력 장치가 작동 환경이 요구하는 효율성과 신뢰성 수준에서 그 이상도 그 이하도 아닌 응용 분야에 필요한 힘을 정확히 전달하도록 보장합니다. 대형 HPU는 에너지와 자본을 낭비합니다. 소형 장치는 뜨거워지고 릴리프 밸브가 지속적으로 순환하며 조기에 고장납니다.

유압 시스템의 힘 측정 및 모니터링

압력은 유압 회로의 힘에 정비례하므로 시스템 압력을 모니터링하면 저렴한 비용으로 실시간 힘 데이터를 얻을 수 있습니다. 실린더 캡 포트 근처에 장착된 압력 변환기는 전체 보어 영역에 작용하는 압력을 읽습니다. 해당 면적을 곱하면 현재 적용된 힘이 제공됩니다. 최신 HPU 제어판은 이 측정값을 지속적으로 통합합니다. , 공학 단위로 힘을 표시하고 힘 한계가 초과되면 경보 또는 종료를 트리거합니다.

하중 테스트, 재료 테스트 기계, 구조 테스트 장비 등 더 엄격한 힘 정확도가 필요한 응용 분야의 경우 실린더 로드와 직렬로 연결된 전용 로드 셀은 실린더 씰 또는 가이드 베어링의 마찰 손실과 관계없이 직접적인 힘 측정을 제공합니다. 그런 다음 HPU는 폐쇄 루프 피드백을 수신하고 밸브 기술 및 컨트롤러 튜닝에 따라 명령된 힘을 ±0.5% 이내로 유지하도록 압력 출력을 조정합니다.

산업용 HPU의 상태 모니터링 시스템은 진동 신호, 온도 추세 및 효율성 계산을 통해 간접적으로 힘을 추적합니다. 250bar를 생산하지만 기준보다 20% 더 많은 전력을 소비하는 펌프는 내부 ​​마모로 인해 체적 효율성이 감소하고 있음을 나타냅니다. 즉, 점점 더 많은 흐름이 작업을 수행하기보다는 내부를 우회하고 있음을 의미합니다. 이러한 추세를 조기에 파악하면 예상치 못한 가동 중단으로 이어지는 기하급수적인 성능 저하를 방지할 수 있습니다.

고하중 유압 응용 분야의 안전 고려 사항

유압 장치를 유용하게 만드는 동일한 힘의 증폭은 힘이 제어할 수 없게 해제될 때 위험하게 만듭니다. 350바 시스템의 호스 고장은 15cm를 초과하는 거리에서 피부를 통해 액체를 주입할 수 있는 속도로 저장된 에너지를 방출하여 겉으로는 경미해 보이지만 심부 조직 오염으로 인한 괴저 및 절단을 방지하기 위해 즉각적인 외과적 개입이 필요한 부상을 입힙니다.

주입 위험 외에도 무거운 하중을 지지하는 실린더에서 제어되지 않은 힘이 방출되면 치명적인 기계적 위험이 발생합니다. 부하 유지 용도로 사용되는 모든 유압 동력 장치에는 다음이 포함되어야 합니다.

• 물리적으로 가능한 한 실린더 포트에 가깝게 장착된 카운터 밸런스 밸브 또는 파일럿 작동식 체크 밸브
• 유압력 없이 지속적으로 고정할 수 있는 기계적 로드 잠금 장치 또는 구조적 지지대
• 열팽창이나 충격 부하를 흡수하기 위해 각 실린더 양쪽에 압력 릴리프 밸브가 있습니다.
• E-stop 조건에서 제어된 방식으로 압력을 안전하게 배출하는 비상 압력 덤프 회로
• 350바 시스템에서 1,400bar를 초과하는 파열 등급을 갖는 작동 압력에 대해 최소 4:1의 안전율을 갖는 호스 어셈블리

유압장치의 힘 안전은 설계 요구사항이지 개조 옵션이 아닙니다. 제어된 힘 전달의 첫 번째 원리에 따라 엔지니어링된 시스템(유압 동력 장치를 조절된 소스로 사용하고 적절하게 지정된 밸브, 액추에이터 및 라인을 제어된 경로로 사용)은 수십 년 동안 안전하게 작동합니다. 초기 비용보다 안전을 부차적인 것으로 간주하는 시스템은 작업자에게 부상을 입히고 장비를 파괴하는 방식으로 일상적으로 실패합니다.
