CDU 유닛이란 무엇입니까? 유형, 용도 및 DC 유압 가이드

CDU 유닛이란 무엇입니까?

A CDU 유닛(컴팩트 드라이브 유닛) 펌프, 모터, 저장소, 밸브 및 제어 요소를 단일 인클로저에 통합한 독립형 유압 파워 패키지입니다. 산업, 모바일 및 해양 장비의 액추에이터, 실린더 또는 모터에 필요에 따라 가압된 유압유를 공급합니다. 특징은 컴팩트함입니다. 모든 유압 구성요소는 사전 조립 및 배관 처리되어 있어 연결 포트를 넘어 현장 배관 작업 없이 바로 설치할 수 있습니다.

CDU 장치는 용어와 밀접하게 관련되어 있으며 종종 같은 의미로 사용됩니다. DC 유압 동력 장치 특히 구동 모터가 직류(12V, 24V 또는 48V DC)로 작동하는 경우 더욱 그렇습니다. 따라서 다용도 차량, 공중 작업 플랫폼, 테일 리프트, 덤프 트럭, 농기계, AC 전력망 전력을 사용할 수 없는 독립형 산업 스테이션 등 배터리 구동식 플랫폼에 대한 기본 선택이 됩니다.

간단히 말해서, 별도의 모터-펌프 조합을 실행하지 않고 기계 프레임을 가로질러 외부 유압 라인을 라우팅하지 않고 유압력이 필요한 경우 CDU 장치가 솔루션입니다. 일반적인 단위는 다음 사이에 전달됩니다. 0.5L/분 및 20L/분 다음과 같은 압력에서 100바 ~ 350바 , 응용 프로그램 클래스에 따라 다릅니다.

CDU 유닛 내부의 핵심 구성 요소

CDU 장치에 포함된 내용을 이해하면 CDU가 다양한 환경에서 그토록 안정적으로 작동하는 이유를 설명하는 데 도움이 됩니다. 소형 드라이브 장치로 판매되든 DC 유압 동력 장치로 판매되든 모든 장치는 동일한 기본 아키텍처를 공유합니다.

전기 모터

DC 버전은 12V, 24V 또는 48V 정격의 영구 자석 또는 브러시리스 모터를 사용합니다. AC 버전은 단상 또는 3상 유도 모터를 사용합니다. 모터 출력 범위는 0.3kW(소형 테일 리프트)부터 7.5kW(중공업 실린더)까지입니다. 모터 효율은 모바일 애플리케이션의 배터리 소모를 직접적으로 결정합니다. 브러시리스 설계는 최대 92% 효율성 브러시형 모터의 경우 78~82%입니다.

유압펌프

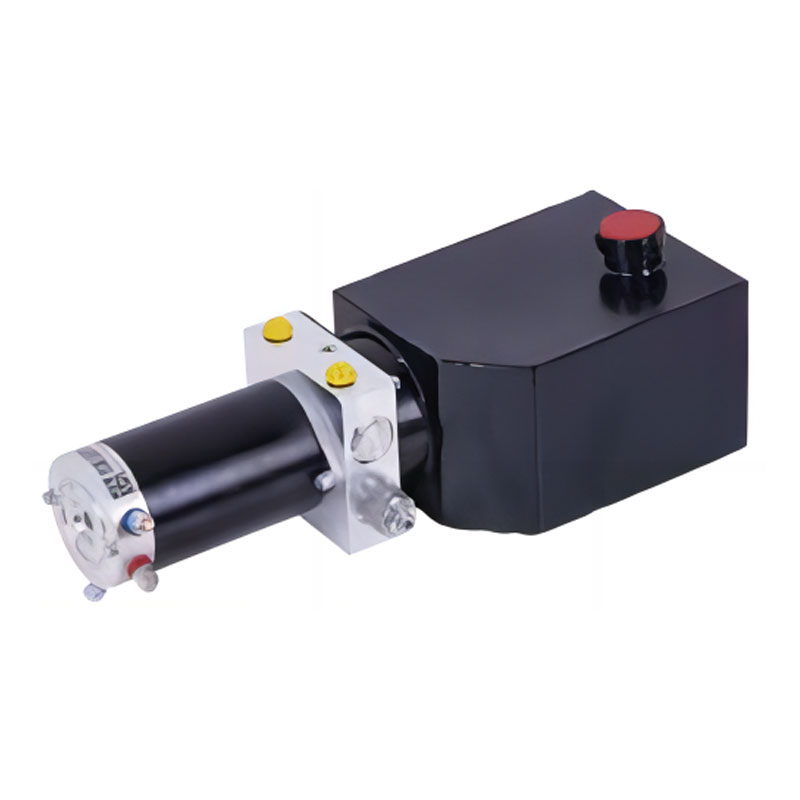

기어 펌프는 비용 효율성과 가변 점도 오일에 대한 내성으로 인해 CDU 구성을 지배합니다. 피스톤 펌프는 250bar를 초과하는 고압 장치에 나타납니다. 변위 범위는 일반적으로 0.4cc/rev ~ 4.5cc/rev입니다. 일부 DC 유압 동력 장치 설계에서는 양방향 회전 기어 펌프를 사용하므로 단일 모터 반전으로 밸브를 전환하지 않고도 실린더를 확장하고 수축할 수 있습니다.

저수지

0.5리터에서 20리터 크기의 강철 또는 알루미늄 탱크는 작동 유체를 담습니다. 배플은 통기를 방지합니다. 건조제 필터가 있는 브리더 캡은 습기를 차단합니다. 더 작은 저수지는 CDU 장치가 간헐적으로 순환하기 때문에 작동합니다. 중앙 유압 스테이션처럼 지속적으로 작동하지 않습니다.

매니폴드 블록 및 밸브

방향 제어 밸브, 압력 완화 밸브, 체크 밸브 및 솔레노이드 작동식 카트리지는 모두 가공된 알루미늄 또는 연성철 매니폴드에 포팅됩니다. 이렇게 하면 구성 요소 간의 호스 연결이 제거되어 장치 내부의 누출 지점이 거의 0으로 줄어듭니다.

전자 제어

고급 CDU 장치에는 CAN 버스 인터페이스, 비례 밸브 드라이버, 전류 감지 과전류 보호 및 열 차단 기능이 통합되어 있습니다. 보급형 DC 유압 동력 장치 설계는 간단한 릴레이 기반 제어를 사용합니다. 두 접근 방식 모두 몇 시간 내에 차량의 기존 전기 시스템에 연결할 수 있습니다.

여과

10미크론(절대) 등급의 리턴 라인 필터는 솔레노이드 카트리지 밸브에 사용할 수 있을 만큼 유체를 깨끗하게 유지합니다. 흡입 스트레이너는 거친 첫 번째 단계를 추가합니다. 진동으로 인해 호스와 부속품에서 미립자가 제거되는 이동식 응용 분야에서 우수한 여과 기능으로 펌프 수명이 2,000시간 미만에서 그 이상으로 연장됩니다. 8,000 작동 시간 .

CDU 단위 유형: 분류 방법

CDU 장치는 단일 제품이 아닙니다. 공급 전압, 펌프 유형, 장착 방향 및 밸브 구성을 기반으로 하는 광범위한 분류 매트릭스에 걸쳐 있습니다. 아래 표에는 구매자가 접하게 되는 주요 카테고리가 요약되어 있습니다.

주요 기술 매개변수에 따른 CDU 장치 분류
분류축	일반적인 변형	일반적인 압력 범위	기본 애플리케이션
공급 전압	12V DC / 24V DC / 48V DC / 110~240V AC	최대 250bar	이동식 차량, 독립형 스테이션
펌프 유형	기어 / 피스톤 / 베인	50~350바	일반/고압/중압
밸브 구성	단동 / 복동 / 비례	다양함	티퍼/클램프/서보 제어
모터 유형	브러시 DC/브러시리스 DC/AC 유도	해당 없음(모터 분류)	배터리/주전원 공급 시스템
장착 방향	수직 / 수평 / 수중	위와 동일	공간이 제한된 설치

는 DC 유압 동력 장치 이 매트릭스 내의 세그먼트는 상용차의 전기화로 인해 가장 빠르게 성장하는 카테고리입니다. 시장 데이터에 따르면 24V 및 48V DC 유압 동력 장치에 대한 수요가 대략적으로 증가했습니다. 2018년부터 2024년까지 CAGR 9.4% , 테일 리프트 및 고소 작업 플랫폼 부문이 단위 부피의 40% 이상을 차지합니다.

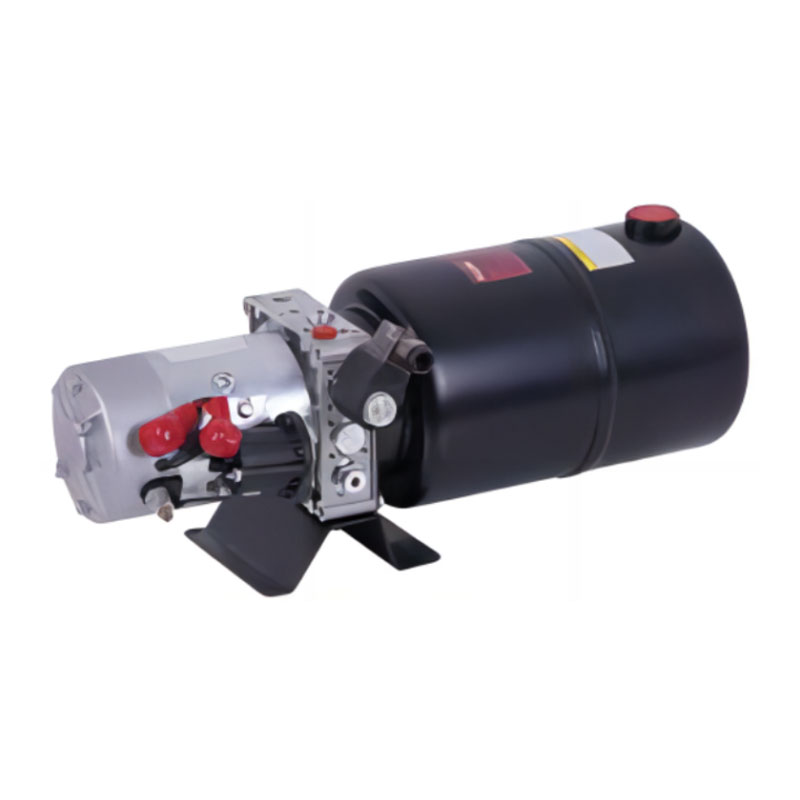

DC 유압 동력 장치: 이동식 CDU

엔지니어가 DC 유압 동력 장치 , 직류 배터리 공급에 최적화된 CDU 유닛을 선택하고 있습니다. 여러 설계 차이점으로 DC 장치와 AC 장치가 구별됩니다.

DC 유압 동력 장치

12V/24V/48V 배터리 뱅크에서 전류를 끌어옵니다.
연속 작동이 아닌 간헐적 사용(S2/S3 주기)에 적합한 모터
는rmal protection critical — motor winding temp monitored via NTC sensor
차량 릴레이 패널 또는 ECU에 직접 배선된 솔레노이드 밸브
주파수 인버터가 필요하지 않습니다.
저점도 오일을 사용하여 -30°C까지 냉간 시동 성능
소형: 일반 24V/2.2kW 장치 무게 12~18kg

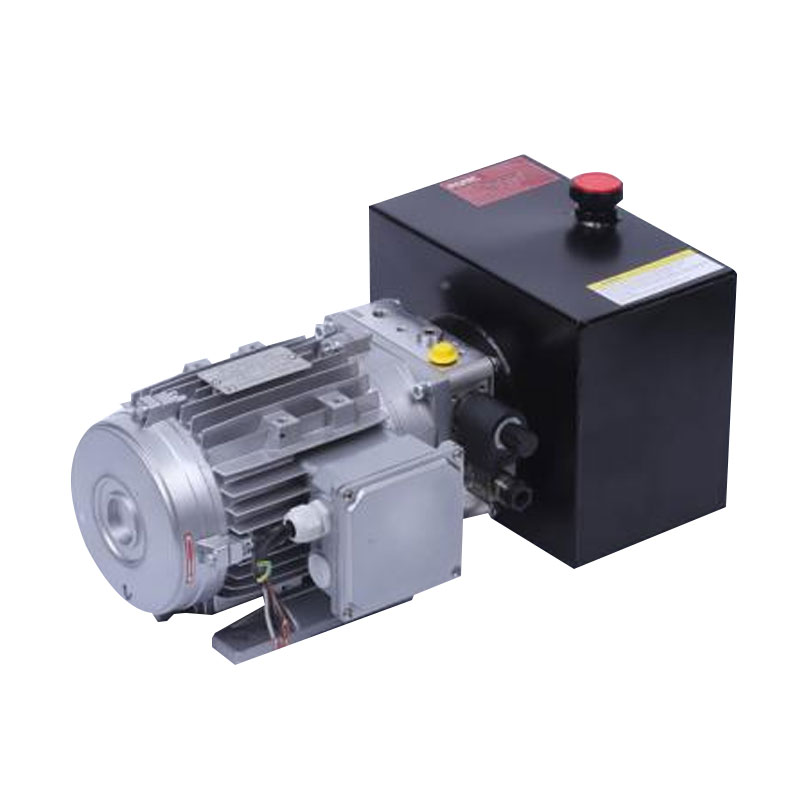

AC 유압 동력 장치

110~480V 단상 또는 3상 그리드 공급 필요
공장 설치를 위한 연속 사용 등급(S1) 표준
는rmal management via motor frame cooling fins and fan
에너지 절약을 위한 가변 주파수 드라이브(VFD) 옵션
더 높은 연속 유량: 최대 60L/min 공통
더 무거움: 동급 전원 장치의 무게는 35~80kg입니다.
고정식 산업용 프레스 및 클램핑 시스템에 더 적합

는 practical implication: a 24V DC 유압 동력 장치 쓰레기 수거 트럭은 약 4초 만에 쓰레기통을 들어올리고 약 180~220A의 최대 전력을 끌어낸 후 트럭이 다음 정류장으로 이동하는 동안 30~45초 동안 유휴 상태로 유지됩니다. 이 듀티 사이클은 바로 DC 모터 권선이 설계된 목적입니다. 이러한 장치를 지속적으로 작동하면 몇 분 내에 열 고장이 발생할 수 있습니다. 실제 듀티 사이클에 맞게 모터 크기를 조정하는 것은 대부분의 구매자가 간과하는 중요한 엔지니어링 단계입니다.

CDU 장치가 사용되는 곳: 실제 응용 분야

CDU 장치는 놀라울 정도로 다양한 산업 분야에 걸쳐 등장합니다. 독립형 설계, 컴팩트한 설치 공간 및 DC 변형의 경우 배터리 호환성이 결합되어 거의 모든 모바일 또는 공간이 제한된 유압 응용 분야에 적용할 수 있습니다.

테일 리프트 및 트럭 플랫폼

이는 DC 유압 동력 장치에 대한 전 세계 최대 규모의 단일 시장입니다. 테일 리프트가 장착된 배송 차량은 12V 또는 24V CDU 장치를 사용하여 최대 2,500kg의 하중을 올리고 내립니다. 여기의 단위는 일반적으로 다음과 같이 평가됩니다. 100bar 작동 압력 듀티 사이클은 60초, 휴식 시간은 15분입니다. 유럽의 선도적인 차량 운영업체들은 평균 고장 간격(MTBF)이 다음을 초과한다고 보고합니다. 15,000주기 품질 단위에.

공중 작업 플랫폼(AWP) 및 가위형 리프트

배터리 구동식 시저 리프트 및 붐 리프트는 상승/하강 및 구동 기능을 위해 거의 전적으로 DC 유압 동력 장치에 의존합니다. 일반적인 전기 가위 리프트는 24V / 3kW DC 유압 동력 장치 이중 섹션 매니폴드 포함: 플랫폼 리프트(최대 200bar)용 회로 1개, 아우트리거 안정화용 회로 1개. 플랫폼 높이는 최적화된 회생 하강을 사용하여 단일 배터리 충전으로 12m에 도달할 수 있습니다.

농업 및 임업 장비

트랙터용 부착물(통나무 분할기, 포스트홀 보어러, 베일 핸들러)은 트랙터의 PTO 구동 유압 장치를 사용하는 대신 독립형 CDU 장치를 점점 더 많이 사용하고 있습니다. 이는 부착 결합을 단순화하고 장비가 독립적으로 작동할 수 있도록 합니다. 이 부문에서는 200bar에서 5~12L/min의 유량이 표준입니다.

해양 및 해양 장비

소형 선박의 해치 커버, 스티어링 기어, 안정 장치 핀 및 앵커 윈들러스 시스템은 해양 환경에 적합한 스테인리스 본체 또는 에폭시 코팅 CDU 장치를 사용합니다. 염수 분무 저항성, 알루미늄 아노다이징 및 IP67 커넥터 밀봉은 표준 요구 사항입니다. 24V DC에서 작동하는 일반적인 해양 CDU 장치는 다음을 제공합니다. 140bar에서 8~10L/분 데크 해치 작동용.

산업용 클램핑 및 프레스 툴링

CNC 머시닝 센터의 고정물 클램핑에는 저유량, 고압 CDU 장치가 사용됩니다. 300~350bar에서 1~3L/분 — 절단 중에 작업물을 고정하기 위해. 독립형 설계로 인해 유압 오일이 CNC 제어 전자 장치에 닿지 않게 하고 고정 장치 교체가 간편해졌습니다. 설비가 그리드 구동 공작 기계에 남아 있기 때문에 AC 구동 CDU 장치가 이 부문을 지배합니다.

비상 및 구조 장비

화재 및 구조 서비스에서 사용되는 차량 구출 도구(스프레더, 절단기, 램)는 차량의 12V 또는 24V 공급 장치에서 작동하는 휴대용 CDU 장치에 의해 구동됩니다. 이 장치는 -20°C에서 안정적으로 콜드 스타트해야 하며 활성화 후 5초 이내에 전체 작동 압력에 도달해야 합니다. 일반적인 사양: 700bar 작동 압력, 0.5L/min — 구조 도구의 작은 실린더를 구동하기 위해 매우 낮은 흐름에서 높은 압력을 가합니다.

귀하의 응용 분야에 적합한 CDU 장치를 선택하는 방법

CDU 장치 선택, 더 구체적으로 DC 유압 동력 장치 크기 조정에는 일련의 엔지니어링 결정이 필요합니다. 둘 중 하나라도 잘못되면 조기 고장, 부적절한 속도 또는 과도한 배터리 소모가 발생합니다.

하중 및 압력 요구사항을 정의합니다. 액추에이터에 필요한 힘을 계산합니다(실린더 보어 면적 × 원하는 압력). 호스 및 피팅의 압력 손실에 대해 20% 여유를 추가합니다. 이는 최소 작동 압력 설정값을 제공합니다.
필요한 유량을 결정합니다. 유량 = 액츄에이터 볼륨 ¼ 원하는 사이클 시간. 200mm 스트로크의 50mm 보어 실린더에는 사이클당 0.393리터가 필요합니다. 4초의 연장 시간은 대략 필요합니다. 5.9L/분 .
모터 전력을 계산합니다. 출력(kW) = (압력 막대 × 유량 L/min) ¼ 600 ¼ 펌프 효율. 150bar 및 6L/min, 85% 펌프 효율: (150 × 6) ¼ 600 ¼ 0.85 = 1.76kW . 다음 표준 모터 크기를 선택하십시오(일반적으로 2.2kW).
공급 전압과 일치시킵니다. DC 시스템의 경우 피크 전류를 계산합니다. 2,200W ¼ 24V ¼ 0.85 모터 효율 ≒ 108A 피크 . 이 수치를 기준으로 케이블 크기, 퓨즈 등급 및 배터리 용량을 확인하십시오.
듀티 사이클을 지정합니다. 실제 온타임/오프타임 비율을 모터의 정격 듀티 등급과 비교하십시오(S2 = 정의된 기간 동안의 단일 작동, S3 = 간헐적인 주기 듀티). 불일치 듀티 사이클은 DC 유압 동력 장치의 조기 모터 소진의 주요 원인입니다.
주변 온도 및 유체 온도 범위를 확인하십시오. 추운 기후의 이동 장비는 시동 시 캐비테이션을 방지하기 위해 VG22 또는 VG32 범위의 오일 점도가 필요합니다. 더운 기후에서는 70~80°C 작동 온도에서 필름 강도를 유지하기 위해 VG68이 필요할 수 있습니다.
밸브 구성을 평가합니다. 단동 회로(중력 복귀)에는 하나의 솔레노이드 밸브가 필요합니다. 복동 회로(양방향 전원 공급)에는 4/3방향 밸브 1개 또는 2/2방향 밸브 2개가 필요합니다. 비례 밸브를 사용하면 속도 제어가 가능하지만 컨트롤러 비용이 추가됩니다.

CDU 장치 유지 관리: 서비스 간격에 실제로 포함되는 범위

CDU 장치는 중앙 유압 스테이션에 비해 유지 관리가 적지만 "유지 관리가 적다"는 것이 "유지 관리가 필요하지 않음"은 아닙니다. 체계적인 서비스 일정은 가장 일반적인 두 가지 고장 모드인 유체 오염과 모터 권선 과열을 방지합니다.

250시간 또는 6개월마다

저장소 오일 레벨을 확인하고 일치하는 등급으로 보충하세요.
모든 외부 호스 연결부에 눈물이 있는지 검사하십시오.
보정된 게이지로 압력 릴리프 밸브 설정 확인
브리더 캡 상태를 확인하고 청소 또는 교체하십시오.

1,000시간마다 또는 매년

유압유를 완전히 교체하십시오 - 배수, 세척, 보충
리턴 라인 필터 요소 교체(절대 10미크론)
입자 수 분석을 위해 오일 샘플 제출(ISO 4406)
브러시형 DC 장치의 모터 브러시 마모 검사
기준선에 대한 솔레노이드 밸브 응답 시간 테스트

3,000~5,000시간마다

펌프 내부 마모 검사 - 정격 압력에서 유량 측정
브러시형 DC 장치의 모터 브러시 교체(일반적으로 정격 3,000~5,000h)
모터 베어링 유격 및 그리스 포장 베어링을 점검하십시오.
모든 포트 플러그의 매니폴드 O-링 상태를 검사하십시오.

오염된 유체 분석 결과(2013년 18월 16일보다 더 나쁜 ISO 4406 등급)는 다음 서비스 간격 전에 추적하고 수정해야 하는 활성 오염원(씰 실패, 호스 손상 또는 부적절한 브리더 여과)을 나타냅니다. 잘못된 입자 수 보고서를 무시하는 것은 CDU 장치 내부의 기어 펌프 고장에 대한 가장 빠른 단일 경로입니다.

일반적인 CDU 장치 문제 및 근본 원인

CDU 장치 및 DC 유압 동력 장치의 현장 오류 대부분은 짧은 근본 원인 목록으로 거슬러 올라갑니다. 이러한 패턴을 알면 유지 관리 팀이 몇 시간이 아닌 몇 분 만에 문제를 진단할 수 있습니다.

CDU 장치 현장 문제 해결을 위한 증상-원인 진단 가이드
증상	가장 가능성이 높은 근본 원인	진단 단계	수정
모터가 작동하지만 압력이 형성되지 않음	릴리프 밸브가 열려 있음 / 펌프가 마모됨	출구 포트를 차단합니다. 압력이 상승합니까? 그렇다면: 릴리프 밸브. 그렇지 않은 경우: 펌프.	릴리프 밸브 카트리지 또는 펌프 교체
느린 액추에이터 속도	펌프 마모로 인해 체적 효율이 감소함	정격 압력과 명판에서 실제 유량 측정	유량이 정격의 80% 미만인 경우 펌프 교체
5분 이내에 모터 과열	듀티 사이클 초과/낮은 공급 전압	작동 중 모터 전류 및 단자 전압 기록	주기 빈도를 줄입니다. 배터리 및 케이블 전압 강하를 확인하십시오.
시끄러운 작동(윙윙거리는 소리 또는 캐비테이션)	공기 흡입 / 흡입 제한 / 차갑고 두꺼운 오일	오일 레벨 점검, 흡입 호스 꼬임 검사, 흡입 진공 측정	작동하기 전에 따뜻한 오일을 사용하십시오. 명확한 흡입 제한
솔레노이드 밸브가 움직이지 않음	스풀에 오염이 있거나 코일이 타버렸습니다.	코일에 직접 전압을 가합니다. 저항 측정(6~40옴이어야 함)	코일 교체 또는 스풀 어셈블리 청소/교체

CDU 유닛 구매 전 확인해야 할 주요 사양

공급업체는 CDU 단위 데이터시트에 다양한 수치를 게시하지만 모든 수치가 똑같이 중요한 것은 아닙니다. 다음 사양은 고품질 장치와 사양이 부족한 장치를 구분합니다. 특히 중요한 모바일 응용 분야에 DC 유압 동력 장치를 소싱하는 경우 주문하기 전에 각각을 확인하십시오.

모터 듀티 등급(IEC 60034-1): S2(단시간), S3(간헐적) 또는 S1(연속). 대부분의 모바일 CDU 장치는 S2/10분 또는 S3/25% 등급입니다. 이것이 실제 사용 패턴과 일치하는지 확인하세요.
정격 압력 대 최대 압력: 정격 압력은 연속 작동 압력입니다. 최대(피크) 압력은 단기 허용 오차입니다(일반적으로 10~15% 더 높음). 작업 압력이 게시된 최대값과 동일한 단위를 선택하지 마십시오.
정격 압력에서의 흐름: 일부 데이터시트에는 무부하 흐름(압력 0)이 나열되어 있습니다. 작업 압력에서 유량을 요구합니다. 체적 손실로 인해 유량이 10~20% 낮아집니다.
작동 온도 범위: 최소 시작 온도와 최대 연속 유체 온도를 모두 확인하십시오. -20°C ~ 60°C 등급의 장치는 온화하고 추운 기후의 대부분의 모바일 애플리케이션에 적합합니다.
회로 부피에 따른 저장소 용량: 는 rule of thumb is a reservoir holding at least 3× the system's active fluid volume to allow adequate cooling and deaeration between cycles.
침투 보호(IP 등급): IP54는 실외 모바일 사용을 위한 최소값입니다. 해양 애플리케이션에는 IP67 이상이 필요합니다. IP 등급이 모터뿐만 아니라 전체 어셈블리에 적용되는지 확인하십시오.
소음 수준: 기어 펌프 CDU 장치는 일반적으로 1미터에서 68~74dB(A)를 생성합니다. 피스톤 펌프 장치는 비슷한 출력 수준에서 더 조용할 수 있습니다(60~65dB(A)). 운전실 설치의 경우 이 수치가 중요합니다.

는 Future Direction of CDU Units and DC Hydraulic Power Units

는 CDU unit market is undergoing significant change as electrification, connectivity, and energy efficiency mandates reshape machine design across industries.

48V 아키텍처 채택: 많은 상업용 차량 플랫폼이 24V에서 48V 전기 시스템으로 마이그레이션되고 있습니다. DC 유압 동력 장치의 경우 이는 동일한 전력 출력에 대한 피크 전류를 절반으로 줄입니다. 즉, 48V에서 3kW 장치는 24V에서 125A의 피크에 비해 62A의 피크를 소비합니다. 이는 배선을 대폭 단순화하고 케이블 무게를 줄이며 커넥터 열 방출을 줄입니다. 48V DC 유압 동력 장치는 5~7년 내에 중간 부하 응용 분야에서 24V 장치를 대체할 것으로 예상됩니다.

브러시리스 DC 모터 통합: 브러시리스 영구 자석 모터는 DC 유압 동력 장치에서 가장 마모되기 쉬운 구성 요소를 제거합니다. 브러시리스 모터가 장착된 장치는 다음의 서비스 간격을 달성합니다. 10,000시간 모터별 유지보수 없이. 추가 컨트롤러 비용(전자 정류 회로)은 활용도가 높은 차량의 경우 18~24개월 이내에 가동 중지 시간이 감소하여 회수됩니다.

CAN 버스 및 IoT 연결: 이제 스마트 CDU 장치에는 CAN-J1939 또는 Bluetooth 5.0을 통해 오일 온도, 작동 주기, 압력 피크 및 모터 전류 소모를 차량 텔레매틱스 시스템에 보고하는 내장 센서가 함께 제공됩니다. 이를 통해 달력 간격이 아닌 실제 마모 데이터를 기반으로 예측 유지 관리 일정을 수립할 수 있습니다. 고소작업대 부문의 얼리 어답터들은 다음과 같이 보고합니다. 예상치 못한 다운타임 23% 감소 스마트 CDU 장치를 배포한 후.

전기 유압식 액추에이터(EHA) 융합: 는 boundary between a CDU unit and a complete actuator is blurring. Electro-hydraulic actuators integrate the pump, valves, and cylinder into a single sealed unit with no external hydraulic lines at all. These are already standard in aircraft flight control surfaces and are entering industrial automation. The CDU unit as a separate box will coexist with EHA designs but will remain dominant wherever the actuator and the power source must be physically separated by more than 1–2 meters.
