석유 및 가스 분야의 HPU란 무엇입니까?

석유 및 가스 부문의 HPU 정의

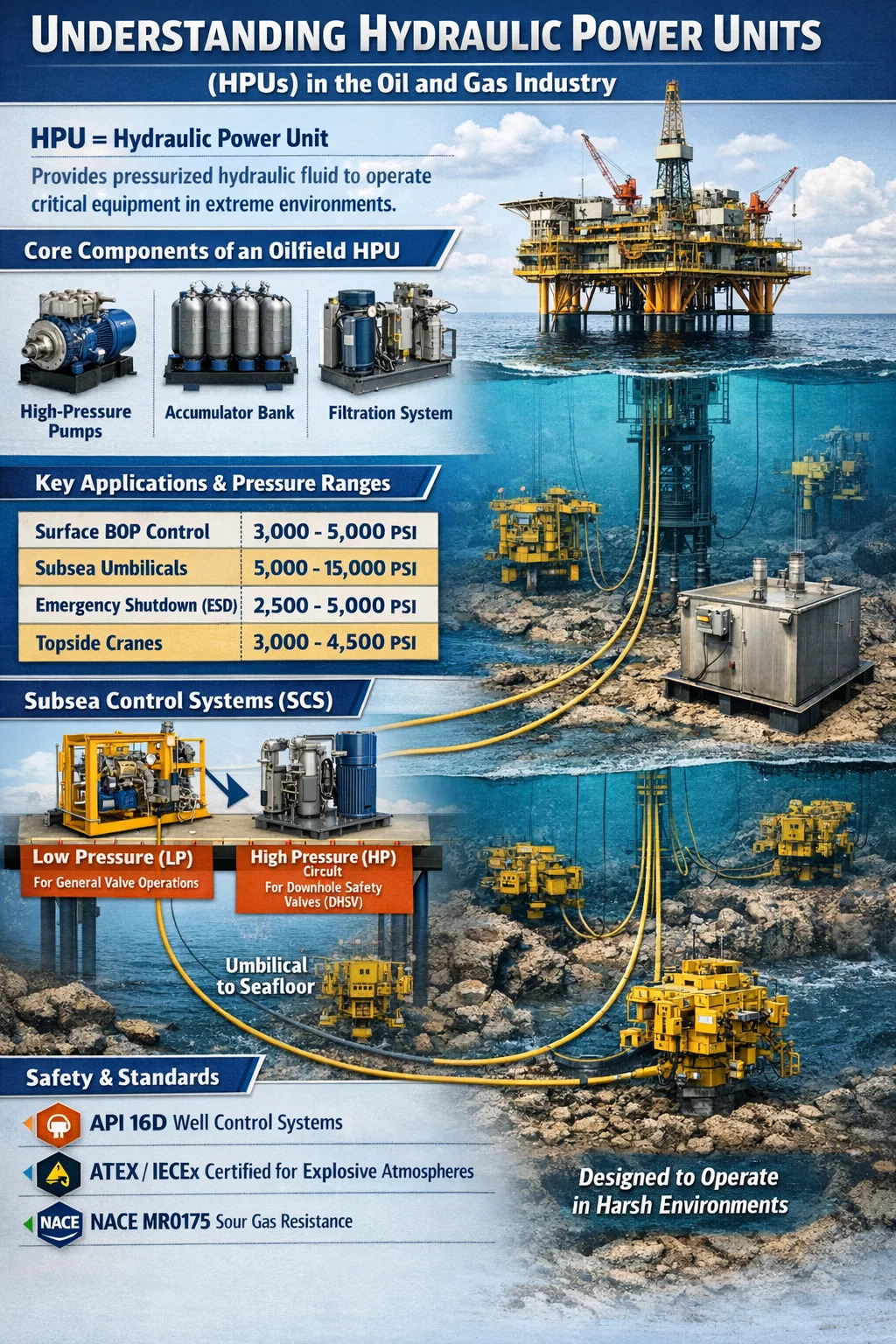

석유 및 가스 산업에서 HPU는 다음을 의미합니다. 유압 동력 장치 . 이는 다양한 중요한 기계 작동을 구동하기 위해 가압된 유압유를 생성, 저장 및 전달하도록 설계된 독립형 시스템입니다. 표준 산업 단위와 달리 석유 및 가스 유압 동력 장치 안전 밸브, 분출 방지 장치 및 엄빌리컬 제어 라인을 작동하는 데 안정적인 전력이 필요한 해양 플랫폼이나 심해 해저 템플릿과 같은 극한 환경을 견딜 수 있도록 설계되었습니다.

이 분야에서 HPU의 주요 목적은 제어 시스템의 "심장" 역할을 하여 기본 전력이 중단되더라도 유압 어큐뮬레이터에 저장된 에너지가 비상 종료 절차를 실행하여 환경과 인력을 보호할 수 있도록 하는 것입니다.

유전 HPU의 핵심 운영 구성 요소

석유와 가스 유압 동력 장치 내구성과 정밀도를 위해 특별히 선택된 여러 개의 견고한 구성 요소로 구성됩니다. 유전에서의 고장은 치명적일 수 있으므로 이러한 장치는 높은 수준의 중복성을 특징으로 하는 경우가 많습니다.

압력 생성 및 저장

이 시스템은 전기 모터나 공기 압축기로 구동되는 고압 펌프(종종 피스톤 또는 다이어프램 유형)를 활용합니다. 이 분야의 가장 큰 특징은 어큐뮬레이터 뱅크 . 이는 압축된 질소를 사용하여 유압 에너지를 저장하는 압력 용기입니다. 일반적인 해양 환경에서는 유압 동력 장치 사이에 압력을 유지할 수 있습니다. 3,000PSI 및 10,000PSI , 전체 펌프 고장 중에도 밸브를 즉시 작동할 수 있습니다.

유체 관리 및 여과

석유 및 가스 HPU에 사용되는 유압유는 누출 시 환경 피해를 방지하기 위해 해저 응용 분야용 물-글리콜 혼합물과 같이 특화된 경우가 많습니다. 저수지는 일반적으로 다음과 같이 만들어집니다. 316L 스테인레스 스틸 염수분무 부식을 방지하기 위해 여과 시스템의 등급은 다음과 같습니다. 3~10미크론 민감한 솔레노이드 밸브를 보호합니다.

해양 및 해저 환경의 주요 응용 분야

유틸리티 유압 동력 장치 시추부터 생산, 최종 해체까지 유정의 전체 수명주기에 걸쳐 진행됩니다.

해저 제어 시스템(SCS)에서 HPU 역할

아마도 가장 중요한 역할은 유압 동력 장치 해저 생산에서 발견됩니다. 이러한 맥락에서 HPU는 위쪽(플랫폼 또는 선박)에 위치하며 수 마일 길이의 "제대형" 케이블을 통해 유체를 해저로 보냅니다.

이 단위는 다음과 같이 나뉩니다. 저압(LP) 그리고 고압(HP) 회로. LP 회로는 일반적으로 일반 밸브 작동을 처리하는 반면 HP 회로는 깊이 설정된 하향공 안전 밸브(DHSV)용으로 예약되어 있습니다. DHSV는 열린 상태를 유지하기 위해 일정한 유압이 필요합니다. 만약에 유압 동력 장치 압력이 떨어지면 밸브의 강력한 스프링이 자동으로 닫혀 유정을 밀봉하고 오일 유출을 방지합니다.

설계 표준 및 환경 준수

유전에서 HPU는 단순한 탱크의 펌프가 아닙니다. 안전과 상호 운용성을 보장하려면 엄격한 국제 표준을 준수해야 합니다.

• API 16D: 시추 유정 제어 장비용 제어 시스템 표준.
• ATEX/IECEx: 폭발성 환경에서 사용되는 장비에 대한 인증으로 다음 사항을 보장합니다. 유압 동력 장치 모터는 길 잃은 가스를 점화하지 않습니다.
• NACE MR0175: "신 가스" 환경에서 황화물 응력 균열에 저항하는 재료에 대한 요구 사항입니다.

또한 이러한 장치는 종종 다음 위치에 장착됩니다. DNV 2.7-1 인증된 해양 컨테이너 또는 "충돌 프레임"을 사용하여 내부 유압 구성 요소를 손상시키지 않고 공급 보트에서 거친 바다의 굴착 장치까지 크레인으로 안전하게 들어 올릴 수 있습니다.

유지 관리 및 신뢰성 지표

신뢰성은 엄격한 테스트를 통해 측정됩니다. 전형적인 유압 동력 장치 중요한 ESD 회로에서는 밸브가 반응하는지 확인하기 위해 "부분 스트로크 테스트"(PST)를 거칩니다. 유지보수에는 "NAS 클래스" 청결도 수준을 확인하기 위한 정기적인 유압유 분석이 포함됩니다. 오일 청정도를 초과하는 경우 NAS 6 또는 ISO 17/15/12 , 밸브 고착 위험이 증가하는데, 이는 위험도가 높은 석유 및 가스 작업에서는 용납될 수 없습니다.

안정적이고 믿을 수 있는 힘의 원천을 제공함으로써, 유압 동력 장치 현대 에너지 추출 분야의 안전과 자동화의 중추로 남아 있습니다.
