유압 시스템은 어떻게 작동합니까? 완전한 가이드

유압 시스템 작동 방식: 짧은 답변

유압 시스템은 가압 유체(거의 항상 오일)를 사용하여 한 지점에서 다른 지점으로 힘을 전달하는 방식으로 작동합니다. 펌프가 유체에 압력을 가하면 해당 압력은 밀폐된 회로 전체에서 모든 방향으로 동일하게 작용합니다. 실린더나 모터와 같은 액츄에이터는 유체 압력을 다시 기계적 힘이나 운동으로 변환합니다. 그 결과 상대적으로 컴팩트한 구성 요소를 사용하여 정밀한 제어로 막대한 하중을 이동할 수 있는 시스템이 탄생했습니다.

이 원리는 제한된 유체에 가해진 압력이 모든 방향으로 줄어들지 않고 전달된다는 파스칼의 법칙에 기초합니다. 정의의 힘 1cm²에 걸쳐 100N 인가 10MPa의 압력을 생성하며 100cm²의 실린더 표면에 작용하는 동일한 압력은 100,000N의 출력 힘을 제공합니다. 이러한 힘의 증가는 바로 유압 장치가 중공업, 건설 장비, 항공우주 및 제조 분야를 지배하는 이유입니다.

단순한 공장 프레스부터 복잡한 항공기 랜딩 기어 메커니즘에 이르기까지 모든 유압 시스템은 전원, 펌프, 유체 저장소, 제어 밸브, 액추에이터 및 복귀 경로 등 동일한 기본 아키텍처를 공유합니다. 각 요소를 이해하면 유압 시스템이 왜 그렇게 신뢰할 수 있는지, 높은 힘 밀도와 제어 가능성이 모두 필요할 때 왜 유압 시스템이 여전히 선호되는 솔루션인지 설명됩니다.

역할 유압 동력 장치

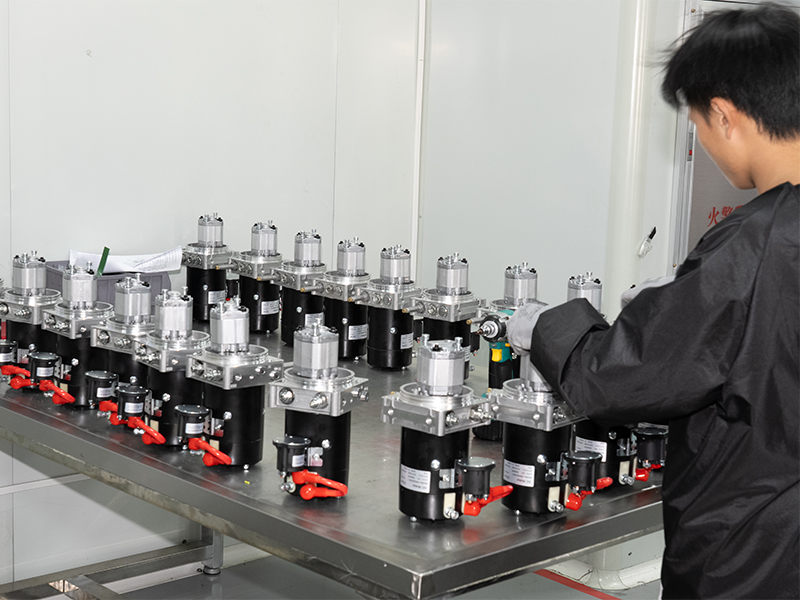

는 유압 동력 장치(HPU) 모든 유압 시스템의 핵심입니다. 이는 가압된 유압유를 생성, 조절 및 나머지 회로에 공급하는 독립형 어셈블리입니다. 표준 유압 동력 장치는 유체 저장소, 전기 모터 또는 연소 엔진, 유압 펌프, 압력 릴리프 밸브, 필터 및 계측기를 결합하며 모두 단일 베이스플레이트 또는 프레임에 장착됩니다.

모터가 펌프를 구동하면 유체가 저장소에서 흡입되어 가압된 후 시스템의 공급 라인으로 보내집니다. 릴리프 밸브는 안전 천장 역할을 하여 압력이 시스템의 설계 정격을 초과하는 것을 방지합니다. 150bar(2,175psi) 및 350bar(5,075psi) 산업용 HPU의 경우 특수 장치는 700bar 이상에 도달할 수 있습니다. 액추에이터 수요가 떨어지면 압력 보상 펌프가 자동으로 출력을 줄여 에너지를 절약하고 열 발생을 줄입니다.

는 reservoir in a Hydraulic Power Unit serves more than simple storage. It allows entrained air to separate from the fluid, dissipates heat, and provides a gravity-assisted return flow. Reservoir volume is typically sized at 펌프의 분당 유속의 2~3배 — 따라서 20L/분 펌프는 기준선으로 40~60L 저장소와 쌍을 이룹니다. 열 부하가 크거나 듀티 사이클이 높은 애플리케이션에서는 해당 비율이 더 높아집니다.

최신 유압 동력 장치에는 가변 속도 구동(VSD) 모터가 점점 더 많이 통합되고 있습니다. 모터 속도를 실제 시스템 요구에 맞춰 VSD가 장착된 HPU는 다음과 같이 에너지 소비를 줄일 수 있습니다. 30~60% 일정한 압력에서 작동하는 고정 속도 장치와 비교됩니다. 하루에 여러 교대로 유압 시스템을 운영하는 시설의 경우 이는 기계의 서비스 수명 동안 상당한 운영 비용 절감으로 이어집니다.

유압 동력 장치 내부에 있는 주요 구성 요소

• 저수지: 유체를 저장하고 공기를 분리하며 열 관리를 돕습니다.
• 펌프: 기계적 에너지를 유체 흐름 및 압력(압력 및 흐름 요구 사항에 따라 기어, 베인 또는 피스톤 유형)으로 변환합니다.
• 원동기: 펌프 샤프트를 구동하는 전기 모터 또는 엔진.
• 압력 릴리프 밸브: 시스템 압력이 설정점을 초과할 때 과잉 흐름을 탱크로 다시 전환하기 위해 열립니다.
• 필터 어셈블리: 표준 산업 작업의 경우 일반적으로 10~25미크론 등급의 미립자 오염을 제거합니다.
• 열교환기(옵션): 유체 온도를 권장 작동 범위(보통 40~60°C) 내로 유지하는 공냉식 또는 수냉식 장치입니다.
• 계측: 압력 게이지, 온도 센서, 레벨 표시기 및 필터 차압 표시기를 통해 운영자는 실시간 가시성을 확보할 수 있습니다.

파스칼의 법칙: 모든 유압 시스템의 물리학

블레즈 파스칼(Blaise Pascal)은 17세기에 자신의 원리를 공식화했으며, 이는 오늘날 작동하는 모든 유압 시스템의 기초 물리학으로 남아 있습니다. 법칙에 따르면 제한된 비압축성 유체의 어느 곳에나 가해지는 압력은 유체 전체의 모든 방향으로 동일하게 전달됩니다.

실용적인 측면에서 이는 작은 펌프와 모터가 수백 배 더 큰 표면적을 가진 실린더를 구동하기에 충분한 라인 압력을 생성할 수 있음을 의미합니다. 기본적인 예를 생각해 보십시오. 펌프는 200bar(20MPa)의 유체를 전달합니다. 보어 직경이 100mm인 실린더의 피스톤 면적은 약 78.5cm²입니다. 힘 출력은 압력에 면적을 곱한 것과 같습니다 — 20 MPa × 78.5 cm² = 157,000 N, 즉 대략 16톤의 미는 힘 . 그 실린더의 무게는 15kg에 불과하고 기내 반입 여행가방보다 작은 공간에 들어갈 수 있습니다.

이 힘 대 크기 비율은 동일한 부하에서 공압식 또는 전기 기계식 대안과 비교할 수 없습니다. 비슷한 등급의 전기 선형 액추에이터에는 훨씬 더 무겁고 큰 모터-기어박스 어셈블리가 필요합니다. 일반적인 작업장 공기압(6~8bar)에서 작동하는 공압 실린더는 동일한 출력 힘을 달성하기 위해 몇 배 더 큰 보어 직경이 필요합니다. 유압장치의 밀도 이점은 굴삭기, 사출 성형 기계, 항공기 비행 제어 장치 및 유압 프레스가 더 가벼운 작업에 전기 대안이 가능해진 후에도 수십 년 동안 모두 유압식으로 구동되는 이유입니다.

유압 펌프의 유형과 압력 생성 방법

는 pump is the only active energy-conversion component in a hydraulic circuit. Its job is straightforward: create flow. Pressure only develops when that flow encounters resistance — from actuator loads, valve restrictions, or line friction. Understanding pump types clarifies a lot about system performance and design choices.

기어 펌프

외접 기어 펌프는 가장 간단하고 비용 효율적인 유압 펌프입니다. 두 개의 맞물림 기어가 근접 공차 하우징 내부에서 회전합니다. 유체는 흡입측 기어 톱니 사이의 공간을 채우고 하우징 둘레를 따라 운반되며 톱니가 다시 맞물리면서 출구측에서 압착됩니다. 기어 펌프는 고정 변위 장치로, 압력에 관계없이 회전당 동일한 양을 이동합니다. 그들은 약까지 안정적으로 작동합니다. 250바 비용과 단순성이 가장 중요한 농업 기계, 통나무 분할기 및 모바일 장비에 널리 사용됩니다.

베인 펌프

베인 펌프는 회전하는 로터의 슬롯 안팎으로 미끄러지는 스프링 장착 또는 압력 부하 베인을 사용합니다. 로터가 편심 캠 링 내부에서 회전함에 따라 베인 사이의 챔버는 입구 측에서 팽창하고(유체 흡입) 출구 측에서 수축합니다(유체 배출). 베인 펌프는 기어 펌프보다 더 부드럽고 낮은 소음의 흐름을 제공하며 공작 기계 및 산업용 프레스에서 일반적으로 사용됩니다. 최대 175bar .

피스톤 펌프

축방향 및 방사형 피스톤 펌프는 산업용 및 이동식 유압장치의 고성능 장비입니다. 중앙 샤프트 주위에 배열된 여러 개의 피스톤은 샤프트가 회전할 때 왕복 운동하여 배영 시 유체를 끌어들이고 전진 스트로크에서 유체를 배출합니다. 가변 변위 축 피스톤 펌프는 사판 각도를 변경하여 출력을 조정할 수 있으므로 부하 감지 및 압력 보상 회로에 이상적입니다. 그들은 안정적으로 작동합니다 350~500바 95% 이상의 체적 효율성을 제공합니다. 이는 정밀 제어가 필요한 굴삭기, 사출 성형 기계 및 유압 동력 장치 설치를 위한 표준 선택입니다.

유압 밸브: 방향, 압력 및 흐름 제어

밸브는 유압 동력 장치와 액추에이터 사이에서 일어나는 일을 제어합니다. 어떤 액추에이터가 어떤 압력과 속도로 흐름을 받는지 결정합니다. 밸브가 없으면 유압 시스템은 제어할 수 없으며 유도되지 않은 힘만 있을 뿐입니다.

방향 제어 밸브

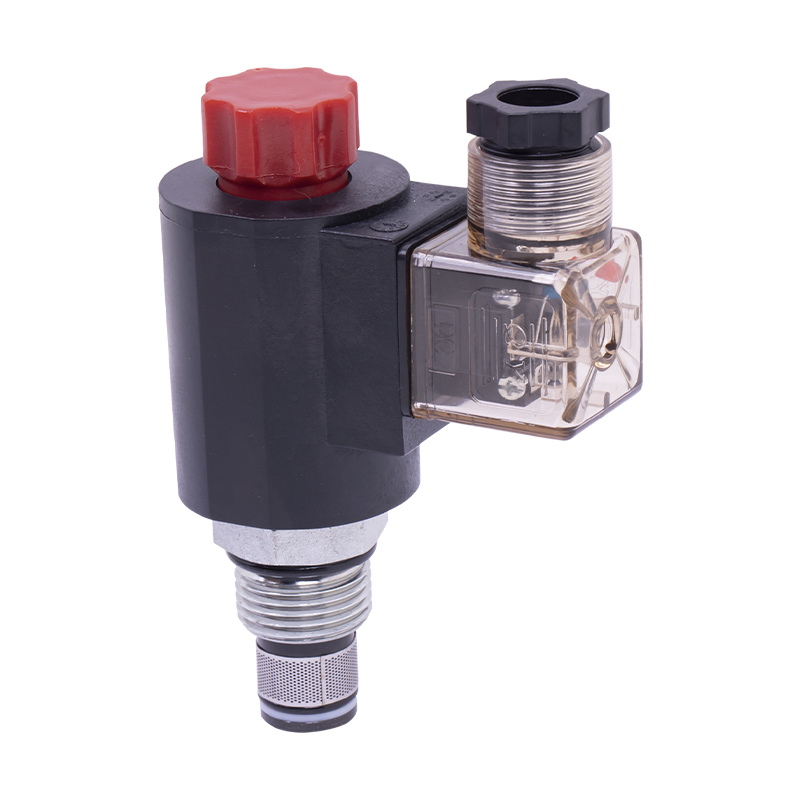

방향 제어 밸브(DCV)는 가압 유체를 실린더 또는 모터의 원하는 포트로 보냅니다. 4/3 방향 밸브(포트 4개, 위치 3개)는 산업용 유압장치에서 가장 일반적인 유형입니다. 중앙 위치(중립)에서는 선택한 중앙 구성에 따라 흐름이 차단되거나, 탱크로 향하거나, 부유할 수 있습니다. 솔레노이드 작동 DCV 스위치 인 15~50밀리초 , 빠르고 반복 가능한 자동화 사이클에 적합합니다. 비례 DCV는 스풀 위치를 지속적으로 조절하므로 갑작스러운 켜기/끄기 전환이 아닌 부드러운 속도 제어가 가능합니다.

압력 제어 밸브

릴리프 밸브는 최대 시스템 압력 한도를 설정합니다. 감압 밸브는 2차 회로에서 더 낮고 일정한 압력을 유지합니다. 시퀀스 밸브는 첫 번째 회로가 설정된 압력에 도달한 후에만 두 번째 액추에이터를 트리거합니다. 이는 시퀀스를 클램핑하고 형성하는 데 유용합니다. 카운터밸런스 밸브는 액추에이터가 하강하기 전에 최소 파일럿 압력을 요구하여 부하를 제자리에 유지함으로써 중력 하에서 통제되지 않은 하강을 방지합니다.

유량 제어 밸브

흐름 제어 밸브는 유체 흐름을 제한하여 액추에이터 속도를 조절합니다. 간단한 니들 밸브로 조절 가능한 오리피스가 생성됩니다. 압력 보상 유량 제어는 부하 변동에 관계없이 일정한 유량을 유지합니다. 부하가 증가하고 시스템 압력이 상승하면 보상기가 자동으로 조정되어 유량(따라서 액추에이터 속도)을 일정하게 유지합니다. 이는 부하 변동에 관계없이 일관된 속도가 중요한 프레스 공급 축이나 컨베이어 드라이브와 같은 응용 분야에서 매우 중요합니다.

유압 액추에이터: 유체 압력을 작업으로 전환

액추에이터는 유압 에너지가 유용한 기계적 작업이 되는 곳입니다. 선형 액추에이터(실린더)와 회전식 액추에이터(유압 모터)라는 두 가지 주요 범주가 대부분의 응용 분야를 포괄합니다.

유압 실린더

유압 실린더는 유체 압력을 선형 힘과 운동으로 변환합니다. 가압된 유체가 캡 끝으로 들어가 피스톤을 밀고 로드가 확장됩니다. 후퇴하려면 유체가 로드 끝으로 들어갑니다. 로드는 로드 엔드 영역의 일부를 차지하기 때문에 확장력은 항상 수축력을 초과합니다. 동일한 압력에서 - 클램핑, 성형 및 리프팅 응용 분야에서 고려해야 하는 설계 고려 사항입니다.

실린더 유형에는 타이로드 실린더(서비스가 용이하며 25mm ~ 200mm의 표준 보어 크기로 널리 사용 가능), 용접 실린더(소형, 더 높은 압력 등급) 및 텔레스코픽 실린더(짧은 접힌 길이의 긴 스트로크를 위한 다중 중첩 스테이지, 덤프 트럭 및 티퍼 트레일러에서 일반적임)가 포함됩니다. 유압 프레스에 사용되는 견고한 실린더는 일상적으로 처리됩니다. 500톤을 초과하는 힘 .

유압 모터

유압 모터는 유체 흐름과 압력을 연속적인 회전 운동으로 변환합니다. 기어 모터, 베인 모터 및 피스톤 모터는 설계상 펌프 대응 부분을 반영하지만 역에너지 변환으로 작동합니다. 높은 토크, 저속 레이디얼 피스톤 모터는 부하에 직접 연결되어 기어박스가 필요 없는 휠 드라이브, 윈치 및 컨베이어 드라이브에 사용됩니다. 대형 광산 운반 트럭의 휠 모터는 다음과 같은 작업을 수행할 수 있습니다. 10,000Nm 이상의 토크 휠 허브 자체 내부에 맞는 패키지에서.

유압유: 대부분의 사람들이 인식하는 것보다 더 중요한 이유

유압유는 단순히 압력을 전달하는 매체가 아니라 회로의 모든 펌프, 밸브 및 액추에이터의 윤활유이기도 합니다. 선택은 시스템 효율성, 구성 요소 수명 및 고장 위험에 직접적인 영향을 미칩니다. 잘못된 유체를 사용하거나 좋은 유체를 저하시키는 것은 현장에서 유압 시스템 고장의 주요 원인 중 하나입니다.

광유 기반 유체(ISO VG 46 및 ISO VG 68 등급이 가장 일반적임)는 대부분의 산업 및 이동식 유압 시스템에 사용됩니다. 이 제품은 탁월한 윤활성, 우수한 열 안정성 및 폭넓은 상용 가능성을 제공합니다. ISO VG 46은 주변 온도 20~50°C에서 작동하는 대부분의 산업용 HPU 설치에 대한 기본 선택입니다.

화염 근처, 뜨거운 표면 또는 화재 위험이 규제 대상인 환경(제철소, 다이캐스팅, 지하 광산)에서는 내화성 유체를 사용해야 합니다. 옵션에는 물-글리콜 혼합물(HFC), 인산염 에스테르(HFD) 및 생분해성 식물성 유체가 포함됩니다. 각 제품에는 씰, 코팅 및 금속에 대한 특정 호환성 요구 사항이 있습니다. 예를 들어 인산염 에스테르 유체는 폴리우레탄 씰을 공격하므로 광유에서 전환할 때 전체 시스템 플러시 및 씰 교체가 필요합니다.

유체 오염은 유압 시스템 고장의 약 70~80%를 유발합니다. 미립자 오염(금속 마모 잔해, 섭취된 먼지, 주조 모래)은 미크론 단위로 측정되는 펌프 및 밸브 간극에서 연마재 역할을 합니다. ISO 청정도 코드(ISO 4406)는 세 가지 크기 범위의 밀리리터당 입자 수를 기준으로 오염 수준을 분류합니다. 대부분의 피스톤 펌프 제조업체는 다음과 같은 유체 청결도를 요구합니다. ISO 16/14/11 이상 보증 유효성을 유지하기 위해. 해당 수준을 달성하고 유지하려면 고효율 리턴 라인 필터, 저장소 충전 지점의 브리더 필터 및 정기적인 오일 샘플링 프로그램이 필요합니다.

완전한 유압 회로가 단계별로 작동하는 방법

완전한 작동 회로를 통해 유체를 추적하면 모든 구성 요소 간의 상호 작용이 명확해집니다. 다음은 복동 실린더를 구동하는 유압 동력 장치로 구동되는 일반적인 개방형 산업용 유압 시스템에 대해 설명합니다.

1. 저장소에 정지해 있는 유체. 는 HPU motor is off. Fluid sits in the tank at atmospheric pressure, conditioned and filtered from the previous cycle.
2. 모터가 시동되고 펌프가 유체를 흡입합니다. 는 electric motor drives the pump shaft. The pump creates a low-pressure zone at its inlet, drawing fluid through the suction strainer and into the pump housing.
3. 펌프가 공급 라인에 압력을 가합니다. 는 pump displaces fluid into the pressure line. Because the directional valve is in its neutral (center) position, flow circulates back to tank through the unloaded center passage at low pressure — minimizing energy consumption during standby.
4. 운전자 또는 제어 시스템은 방향 밸브에 신호를 보냅니다. 솔레노이드는 밸브 스풀을 이동시켜 펌프 공급 라인을 실린더의 캡 엔드 포트에 연결하고 로드 엔드 포트를 리턴 라인에 연결합니다.
5. 실린더는 하중을 받으면 확장됩니다. 가압된 유체가 캡 끝으로 들어가 피스톤 면에 힘이 가해집니다. 실린더가 확장되어 로드 끝의 유체가 밸브를 통해 복귀 라인으로 이동합니다.
6. 부하 저항을 충족하기 위해 시스템 압력이 상승합니다. 부하가 무거우면 힘 균형이 충족될 때까지 시스템 압력이 상승합니다. 수요가 릴리프 밸브 설정점을 초과하면 릴리프 밸브가 열리고 초과 흐름을 탱크로 전환하여 과압을 방지합니다.
7. 반환 유체는 필터와 열교환기를 통과합니다. 액추에이터에서 되돌아오는 유체는 복귀 라인 필터를 통과하여 작업 사이클 중에 발생한 오염 물질을 제거합니다. 열 교환기가 장착된 경우 유체 온도가 여기에서 관리됩니다.
8. 유체가 저장소로 돌아가고 주기가 반복됩니다. 조절된 유체가 저장소로 다시 들어가고 공기가 분리되며 유체는 다음 수요에 대비됩니다.

개방형 센터 대 폐쇄형 유압 시스템

는 terms open-center and closed-center describe what happens to flow when all directional valves are in their neutral (unactuated) position. This distinction has significant consequences for system efficiency, response, and design complexity.

오픈 센터 시스템

개방형 중앙 시스템에서는 액추에이터를 사용하지 않을 때 펌프 흐름이 방향 밸브의 개방형 중앙 통로를 통해 저장소로 다시 순환합니다. 펌프는 대기 상태에서 낮은 압력으로 작동하여 열 발생과 펌프 마모를 줄입니다. 고정 변위 기어 펌프는 개방형 중심 회로에 매우 적합합니다. 이는 농업용 트랙터, 지게차 및 단순한 이동 장비에서 지배적인 아키텍처입니다.

폐쇄 센터 시스템

폐쇄형 중앙 시스템에서는 모든 밸브 포트가 중립 위치에서 차단됩니다. 막힌 포트에 대한 최대 압력에서 교착 상태를 방지하려면 펌프는 가변 용량형(또는 어큐뮬레이터 사용)이어야 합니다. 압력 보상 가변 피스톤 펌프는 표준 조합입니다. 액추에이터 수요가 없을 때 유량이 거의 0에 가깝게 디스트로크되어 최소한의 에너지 비용으로 설정 압력을 유지합니다. 폐쇄형 센터 시스템은 서로 다른 압력에서 동시에 작동하는 여러 개의 독립 액추에이터를 지원하므로 복잡한 산업 기계, 서보 유압 테스트 시스템 및 제조 자동화를 위한 고급 유압 동력 장치 설계의 표준이 됩니다.

유압 시스템에 의존하는 실제 응용 분야

는 diversity of hydraulic applications reflects the technology's unique combination of high force density, controllability, and reliability in harsh environments.

건설 및 토공 장비

30톤 굴삭기에는 붐, 암, 버킷, 스윙 및 이동과 같은 5개 이상의 독립적으로 제어되는 유압 회로가 있을 수 있으며 모두 하나 또는 두 개의 HPU에 의해 공급되어 다음의 결합된 흐름을 생성합니다. 350bar에서 400L/min 이상 . 유압 시스템을 통해 운전자는 붐을 낮추고 버킷을 컬링하는 동시에 상부 구조를 흔들 수 있습니다. 이는 기계적 연결로는 거의 불가능한 3축 조정 동작입니다. 크롤러 도저, 휠 로더, 모터 그레이더 및 유압식 암석 차단기는 모두 동일한 핵심 유압 원리에 의존합니다.

산업용 프레스 및 성형 기계

금속 스탬핑 프레스, 단조 해머, 딥 드로잉 프레스 및 고무 압축 성형 프레스는 모두 주요 힘 생성을 위해 유압 시스템에 의존합니다. 대형 유압 단조 프레스 개발 가능 80,000kN(8,000톤) 힘을 형성하는 것. 이러한 프레스를 위한 유압 동력 장치는 상당한 설치입니다. 종종 1,000kW를 초과하는 결합된 모터 정격을 가진 여러 개의 펌프 어셈블리가 있지만, 프레스 스트로크 속도와 힘은 서보 비례 밸브 회로를 통해 밀리미터 수준의 정밀도로 제어될 수 있습니다.

사출 성형 기계

기존의 유압식 사출성형기는 중앙 HPU를 사용하여 클램핑, 사출, 스크류 회전 및 배출 시퀀스를 구동합니다. 1,000톤의 클램핑 포스 기계에는 10~15초의 짧은 사이클 시간에 해당 힘을 반복적으로 생성할 수 있는 유압 시스템이 필요합니다. 서보 밸브 주입 축이 있는 가변 변위 펌프 HPU는 현대 플라스틱 부품 품질이 요구하는 높은 조임력과 정밀한 주입 속도 프로파일링의 조합을 제공합니다.

항공우주 및 항공기 시스템

상업용 항공기는 다음에서 작동하는 유압 시스템을 사용합니다. 207~345bar(3,000~5,000psi) 비행 조종면, 랜딩 기어, 휠 브레이크 및 역추력 장치에 전원을 공급합니다. 보잉 737에는 총 유체 용량이 약 90리터에 달하는 3개의 독립적인 유압 시스템이 있습니다. 이중화 아키텍처는 단일 고장이 항공기의 중요한 표면에 대한 유압 동력을 빼앗기지 않도록 보장합니다. 항공기 HPU(항공에서는 유압 파워 팩이라고 함)는 엔진 구동 펌프, 전기 모터 펌프 및 램 공기 터빈을 백업 소스로 사용합니다.

해양 및 해양 애플리케이션

유정 및 가스정의 해저 폭발 방지 장치(BOP)는 사전 충전된 유압 어큐뮬레이터를 사용하여 비상 시 대규모 램 및 환형 밀봉 요소를 닫습니다. 해양 크레인, 계류용 윈치, 파이프 부설 텐셔너의 유압 시스템은 염수 분무, 진동, 극한의 온도에서 작동하여 전기 대안을 급속히 저하시킵니다. 유압유의 자체 윤활 특성과 충격 부하에 대한 유압 구성품의 허용 오차로 인해 유압 장치는 이러한 환경에서 유일한 실용적인 선택이 됩니다.

일반적인 유압 시스템 결함 및 진단 방법

잘 관리된 유압 시스템에도 결함이 발생합니다. 어떤 증상이 어떤 근본 원인을 가리키는지 알면 문제 해결 시간이 크게 단축됩니다.

느리거나 약한 액추에이터 성능

실린더가 느리게 확장되거나 모터가 정격 속도 이하로 작동하는 경우 먼저 펌프 출력 유량과 압력을 확인하십시오. 마모된 기어 펌프는 손실될 수 있습니다. 정격 유량의 15~25% 작업자가 명백한 증상을 발견하기 전에 내부 누출을 통해. 부하 상태에서 릴리프 밸브 설정점보다 낮은 압력 게이지 판독값은 펌프 마모 또는 릴리프 밸브가 부분적으로 열려 있음을 나타냅니다. 실린더의 내부 누출(피스톤 씰 우회)은 지속적인 하중 하에서 크리프를 유발합니다. 전체 압력을 가하고 방향 밸브가 차단된 상태에서 실린더가 표류하는지 여부를 측정하여 테스트할 수 있습니다.

과도한 열 발생

60~70°C 이상의 작동 온도에서는 유체 성능 저하, 씰 성능 저하 및 펌프 마모가 가속화됩니다. 일반적인 원인으로는 작동 압력에 너무 가깝게 설정된 릴리프 밸브(과도한 흐름이 지속적으로 덤핑됨), 열 교환기가 막히거나 크기가 작음, 저장소 용량이 부족하거나 점도가 저하된 오염된 유체 등이 있습니다. 지속적으로 뜨거워지는 시스템은 정상적인 사용 수명보다 훨씬 짧은 시간 동안 씰 세트를 소모합니다.

시끄러운 펌프 작동

캐비테이션(펌프 흡입구에서 증기 기포의 형성 및 붕괴)은 특유의 덜거덕거리거나 갈리는 소음을 발생시키고 펌프 내부에 심각한 침식 손상을 유발합니다. 이는 제한된 흡입 라인, 막힌 흡입 스트레이너, 너무 차갑고 점성이 있는 유체 또는 너무 낮은 저장소 레벨로 인해 발생합니다. 새는 샤프트 씰이나 느슨한 흡입 피팅을 통해 공기가 흡입되는 통기 작업으로 인해 저장통에서 더 높은 소리의 윙윙거리는 소리나 거품이 발생합니다. 펌프 파손을 방지하려면 두 가지 조건을 모두 즉시 수정해야 합니다.

외부누설

유압유 누출은 작동 문제이자 환경 및 화재 위험입니다. 피팅 누출은 토크가 너무 높거나 토크가 부족한 스레드 연결부, 씰링 표면 손상 또는 잘못된 스레드 형태(예: NPT와 BSP 혼합) 등 부적절한 조립으로 인해 발생하는 경우가 많습니다. 실린더 로드 씰 누출은 로드 씰이 마모되거나 손상되었거나, 로드 표면에 흠집이 났거나, 로드에 과도한 측면 하중이 가해졌음을 나타냅니다. 각각의 경우 소스가 올바르게 식별되면 수리가 간단해집니다.

유압 시스템 유지 관리 모범 사례

는 majority of hydraulic system failures are preventable with structured maintenance. The following practices, applied consistently, will extend component life and reduce unplanned downtime.

• 오일 샘플링 및 분석: 작동 시간 500~1,000시간마다 회로의 유동적인 난류 지점에서 유체 샘플을 채취합니다. 실험실 분석에서는 입자 수, 점도, 수분 함량, 산가 및 원소 마모 금속을 보고합니다. 여러 샘플에 대한 추세 결과를 통해 문제가 발생하기 전에 문제를 감지합니다.
• 일정에 따른 필터 교체: 제조업체 간격을 따르거나 차압 표시기 상태에서 필터를 교체하는 것이 좋습니다. 바이패스 표시기가 터졌다는 것은 오염된 유체가 여과되지 않은 채 순환했다는 의미입니다. 이는 근본 원인 조사가 필요한 심각한 사건입니다.
• 저장소 수위 및 브리더 유지 관리: 높은 듀티 사이클 기계의 레벨을 매일 점검하십시오. 제조업체 일정에 따라 저장소 브리더 필터를 교체하십시오. 막힌 브리더는 공동화를 돕는 저장소에 진공을 생성합니다. 대부분의 브리더는 매년 교체해야 합니다. 1,000~2,000시간 일반적인 산업 환경에서.
• 커플링 및 모터 정렬: HPU 모터와 펌프 사이의 정렬 불량으로 인해 펌프 샤프트 베어링에 반경방향 측면 하중이 발생하는데, 이는 해당 용도로 설계되지 않았습니다. 0.1mm의 평행 오정렬이라도 베어링 수명을 절반으로 줄일 수 있습니다. 설치 중과 모터 또는 펌프 교체 후에 레이저 정렬을 수행하는 것이 가장 좋습니다.
• 호스 및 피팅 검사: 유압 호스는 외관에 관계없이 유한한 사용 수명을 갖습니다. 많은 제조업체에서는 호스 교체를 권장합니다. 6년 주기 산업 응용 분야에서. 호스의 마모, 꼬임, 덮개 균열 및 피팅 스웨이지 무결성을 분기별로 검사하십시오. 350bar에서의 호스 고장은 심각한 안전 사고입니다.
• 릴리프 밸브 검증: 교정된 테스트 게이지와 유량계를 사용하여 릴리프 밸브 균열 압력을 매년 확인하십시오. 설정점 아래로 이동한 릴리프 밸브는 최대 시스템 힘을 제한합니다. 열린 공간은 압력 상승을 전혀 방지합니다.

유압식 vs. 공압식 vs. 전자기계: 각각을 선택해야 하는 시기

세 가지 기술 모두 전력을 전송하고 제어하지만 각각은 다른 기술보다 확실히 선호되는 성능 한계를 가지고 있습니다.

공압 시스템은 6~12bar의 압축 공기를 사용하며 클램핑, 부품 이송, 소형 프레스 및 공압 공구와 같은 고주기, 경량 선형 작동에 이상적입니다. 장점은 깨끗함(오일 오염 없음), 빠른 사이클 시간, 낮은 부품 비용입니다. 이들의 한계는 힘 출력입니다. 6bar의 63mm 보어 공압 실린더는 약 1,870N을 전달합니다. 이는 동일한 보어 크기에서 유압 장치 성능의 일부에 불과합니다.

전기 기계식 액추에이터(서보 모터 볼스크류 또는 서보 모터 기어박스)는 최고의 포지셔닝 정확도와 가장 간단한 에너지 모니터링을 제공합니다. 그들은 최대 힘 범위에서 유압 장치와 점점 더 경쟁적입니다. 200kN 선형 축의 경우. 해당 임계값을 초과하면 모터 및 기어박스 크기가 실용적이지 않게 되며 유압 실린더는 기술적으로나 경제적으로 여전히 우수합니다.

힘 요구 사항이 200kN을 초과하는 경우, 충격 부하 및 과부하 허용 오차가 중요한 경우, 액추에이터가 지속적인 전력 소모 없이 지속적인 부하에서 위치를 유지해야 하는 경우 또는 작동 환경(열, 진동, 세척, 폭발 위험)으로 인해 전기 솔루션이 배제되거나 복잡해지는 경우 유압 장치는 여전히 확실한 선택입니다. 단일 전원에서 다양한 압력과 유량으로 여러 액추에이터를 공급하는 유압 동력 장치의 기능은 분산된 전기 기계 드라이브로는 복제하기 어려운 시스템 아키텍처 이점도 제공합니다.
